Solid isolerad stängd medelspänningsomkopplare
Kexun är en leverantör som specialiserat sig på produktion av kraftöverföring och transformationsutrustning i Kina. Solidisolerad isolerad utrustning med stängd medelspänningsomkopplare är en av Kexrs huvudprodukter. Det använder fast isoleringsmaterial som huvudisoleringsmedium, vilket ger en perfekt serie lösningar för uppgradering av kraftnät och distributionsanvändare.
Modell: KXSGN-12
Märke ： Kexr
Modell: KXSGN-12
Märke ： Kexr
● Produktöversikt
KXSGN-12 fast isolerat stängt mediumspänningsomkopplare har många scheman såsom brytningsskydd, transformatorskydd, lastkontroll, säkringskombinationselektricitet, PT-strömförsörjning, busskopplare lyft och så vidare. Denna produkt kan användas som Power System Ring Network Distribution Equipment och kan också användas som kraftdistributionsutrustning för stadskonstruktion av industri- och gruvföretag, med egenskaperna för multifunktion och mångsidighet.
Solid isolerad stängd mediumspänningsomkopplare Antar fast isolerande material som huvudisolerande medium, vakuumavbrottet, ledande anslutning, frånkoppling, jordningsomkopplare, huvudbuss, grenbuss och andra huvudelektriska kretsar är inslagna och förpackade med fast isoleringsmedium till en eller flera moduler med vissa funktioner, som kan kombineras eller expanderas igen och har full isolering.
● Användningsvillkor
Miljötemperatur ： -45 ~ 40 ℃
Max höjd ： 4000m
Max daglig medeltemperatur ： 35 ℃
Max daglig fuktighet ： 95%
Max Monthly Fuidity ： 90%
Max seismisk intensitet ： Grad 8
Obs ： Solid isolerad utrustning med stängd medelspänningsomkopplare bör installeras på en plats utan eld, explosion och våldsam vibration.

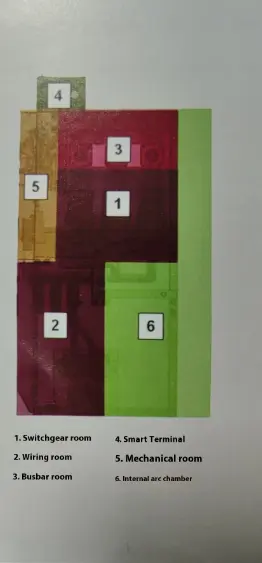

● distansstruktur

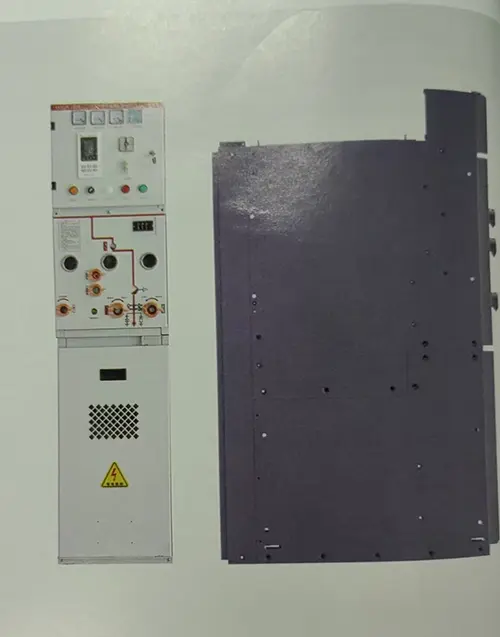

● Konturdimension av fast isolerad stängd mediumspänningsomkopplareutrustning
◆ Lägre isoleringstyp
|
Planera |
Skåpbredd |
Skåpdjup |
Skåpshöjd |
Toppskydd |
|
Pt inkommande linje |
450 |
940 |
1500 |
Öka 200 |
|
Inkommande och beskrivning |
375 |
940 |
1500 |
Öka 200 |
|
Sammankoppling |
375 |
940 |
1500 |
Öka 200 |
|
Sammankopplingsisolering |
375 |
940 |
1500 |
Öka 200 |
|
Samling |
375 |
940 |
1500 |
Öka 200 |
|
Traditionell mätning |
750 |
940 |
1500 |
Öka 200 |
|
Kompaktmätning |
375 |
940 |
1500 |
Öka 200 |
|
Strömförsörjning pt |
450 |
940 |
1500 |
Öka 200 |
|
Kontroll- och skyddsbasstation |
375 |
940 |
1500 |
|
◆ Övre isoleringstyp
|
Planera |
Skåpbredd |
Skåpdjup |
Skåpshöjd |
Overhead -disposition |
|
Pt inkommande linje |
450 |
940 |
1800 |
Fördjupas 260 |
|
Inkommande och beskrivning |
425 |
940 |
1800 |
Fördjupas 260 |
|
Sammankoppling |
425 |
940 |
1800 |
Fördjupas 260 |
|
Sammankopplingsisolering |
425 |
940 |
1800 |
Fördjupas 260 |
|
Samling |
425 |
940 |
1800 |
Fördjupas 260 |
|
Traditionell mätning |
750 |
940 |
1800 |
Fördjupas 260 |
|
Kompaktmätning |
425 |
940 |
1800 |
Fördjupas 260 |
|
Strömförsörjning pt |
450 |
940 |
1800 |
Fördjupas 260 |
|
Kontroll- och skyddsbasstation |
375 |
940 |
1800 |
|
● Teknisk parameter
◆ Teknisk parametrar för switchgear
|
Punkt |
Enhet |
Data |
|||
|
Betygsspänning |
Kv |
12 |
|||
|
Nominell frekvens |
Kv |
50 |
|||
|
Nominell ström |
Kv |
630 |
1250 |
||
|
Nominell isoleringsnivå |
Strömfrekvens tål spänning （UD） 1min |
Bryta |
A |
48 |
|
|
Alternativ |
A |
42 |
|||
|
Relativ mark |
A |
42 |
|||
|
Blixtimpuls tål spänning （upp） |
Bryta |
A |
85 |
||
|
Alternativ |
A |
75 |
|||
|
Relativ mark |
A |
75 |
|||
|
Betygsatt kortslutning Breaking Current （1SC） |
A |
25 |
31.5 |
||
|
Klassad kortsiktig tål ström （4s） |
De |
25 |
31.5 |
||
|
Nominell topp tål ström （1p） |
De |
63 |
80 |
||
|
Klassad kortslutning Stängande ström （topp） (1MA) |
De |
63 |
80 |
||
|
Skyddsgrad |
De |
Ip4x |
|||
|
Driftsmetod |
Tid |
Vårenergi lagringstyp |
|||
◆ Teknisk parametrar för isolerad jordningsomkopplare
|
Punkt |
Enhet |
Data |
|||
|
Betygsspänning |
Kv |
12 |
|||
|
Nominell ström |
A |
630 |
1250 |
||
|
Klassad kortsiktig tål ström （4s） |
De |
25 |
31.5 |
||
|
Klassad topp tål ström |
|
63 |
80 |
||
|
|
Strömfrekvens tål spänning （UD） 1min |
Fas och mark |
Kv |
42 |
|
|
Bryta |
48 |
||||
|
Betygsatt blixtimuls tål spänning （upp） |
Fas och mark |
Kv |
75 |
||
|
Bryta |
85 |
||||
|
MEKANISKA LIV AV KONNÄTNING (ON-OFF) |
Tid |
3000 |
|||
|
Mekanisk livslängd för jordningsswitch (off-jording) |
Tid |
3000 |
|||
