AIS Switchgear

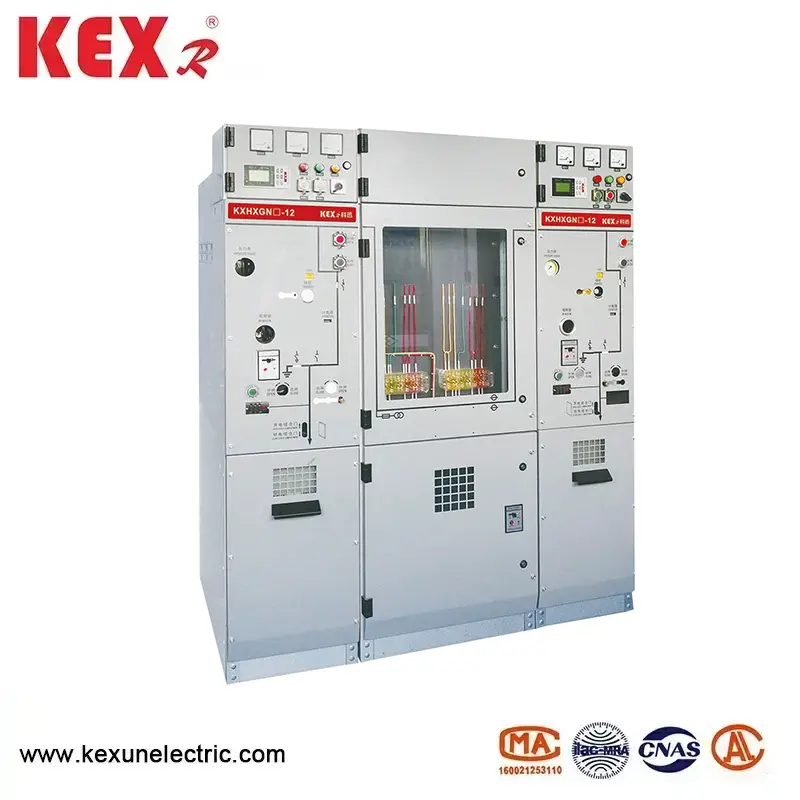

KXHXGN-12 Typ AIS-switchgear producerad av KEXR, en leverantör av kraftöverförings- och distributionsutrustning i Kina, är ett 12KV gasisolerat ringnätverk (C-GIS) med miljöskyddsgas (såsom torrluft, kväve eller blandad gas) som isoleringsmedium, vilket är lämpligt för ringnätverk, terminal kraftförsörjning och småskalig öppning och stängningsstationer.
Modell: KXHXGN-12
Märke ： Kexr
Modell: KXHXGN-12
Märke ： Kexr
● Huvudfunktionen i AIS -switchgear
(1) Fördelar med miljöskydd
◆ Gratis SFGA: AIS Switchgear antar torr luft, kväve eller ny miljöskyddsgas (som G, Airplus®, etc.) används, vilket är i linje med EU F-GAS-föreskrifter och Kinas "dubbla kol" -politik.
◆ Låga koldioxidutsläpp: Jämfört med SF Ring Network Cabinet, GWP (Global Warming Potential) tillvägagångssätt noll.
(2) strukturell design
◆ Modulär design: AIS -omkopplarenheten för inkommande linje, utgående linje, mätning och PT kan utvidgas.
◆ Sluten struktur: Skyddsnivån för AIS-omkopplare når IP67, som är dammtät, fuktsäker och kondensationssäker, lämplig för hård miljö.
◆ Kompakt storlek: Det sparar utrymme än AIS Ring Network Cabinet och är mer miljövänligt än traditionella SF₆ GIS.
(3) intelligenta alternativ
Intelligent övervakning (som DTU, online -temperaturmätning, övervakning av partiell urladdning etc.) kan väljas för att stödja Internet of Things (IoT) åtkomst och realisera fjärrdrift och underhåll.
● Tekniska parametrar för AIS -switchgear
◆ Circuit Breaker skåp
|
Punkt |
Enhet |
Data |
|||
|
Betygsspänning |
Kv |
12 |
|||
|
Nominell frekvens |
HZ |
50 |
|||
|
Klassad isoleringsnivå |
1 min arbetsfrekvens tål Spänning |
Till Groud ， fas till fas |
Kv |
42 |
|
|
Bryta |
48 |
||||
|
Belysning Impuls Tål spänning （topp） |
Till Groud ， fas till fas |
Kv |
75 |
||
|
Bryta |
85 |
||||
|
1 min Kraftfrekvens tål spänning av hjälp/kontrollkrets (till mark) |
Kv |
2 |
|||
|
Nominell ström |
A |
630 |
|||
|
Klassad kortvarig tål ström （Virtuellt värde） |
Huvudkrets/jordningsswitch |
de |
25/4S |
||
|
Jordningskrets |
de |
21.7/4S |
|||
|
Klassad topp tål ström |
Huvudkrets/jordningsswitch |
de |
63 |
||
|
Jordningskrets |
de |
54.5 |
|||
|
Betygsatt kortslutningsbrott ström och tider |
ka/tid |
25/30 |
|||
|
Klassad kortslutning Stängningsström (Peak) |
de |
63 |
|||
|
Klassad kabelladdningsström |
A |
25 |
|||
|
Nominell driftssekvens för brytaren O-0.3S-CO-180S-CO |
|
|
|||
|
Mechnical Life |
Brytare /frånkopplare |
Tid |
10000/3000 |
||
|
IP -examen |
Förseglad låda |
|
IP67 |
||
|
Swichgear skal |
|
Ip4x |
|||
|
Gastryck |
Klassad gasladdningsnivå (20 ℃, mättryck) |
MPA |
0.02 |
||
|
Betygsatt gas min fuktionsnivå (20 ℃, mättryck) |
MPA |
0 |
|||
|
Tätningsprestanda, |
Årlig läckagehastighet |
%/År |
≤0,05 |
||
◆ Lastbrytare skåp
|
Punkt |
Enhet |
Data |
|||
|
Betygsspänning |
Kv |
12 |
|||
|
Nominell frekvens |
HZ |
50 |
|||
|
Klassad isoleringsnivå |
1 min arbetsfrekvens tål Spänning |
|
Kv
|
|
|
|
|
|
||||
|
Belysning Impuls Tål spänning （topp） |
|
Kv
|
|
||
|
|
|
||||
|
1 min Kraftfrekvens tål spänning av hjälp/kontrollkrets (till mark) |
Kv |
2 |
|||
|
Nominell ström |
A |
630 |
|||
|
Klassad kortvarig tål ström （Virtuellt värde） |
Huvudkrets/jordningsswitch |
De |
25/4S |
||
|
Jordningskrets |
De |
21.7/4S |
|||
|
Klassad topp tål ström |
Huvudkrets/jordningsswitch |
De |
63 |
||
|
Jordningskrets |
De |
54.5 |
|||
|
Klassad kortslutning Stängningsström (Peak) |
Lastomkopplare/jordningsomkopplare |
De |
63 |
||
|
Klassad aktiv belastning avbryter strömmen |
A |
630 |
|||
|
Betygsatt stängd slingavbrott |
A |
630 |
|||
|
5% betygsatt aktiv belastning avbryter strömmen |
A |
31.5 |
|||
|
Klassad kabelladdningsström |
A |
10 |
|||
|
Rated active load break times |
Tid |
100 |
|||
|
Markfelström |
A/tid |
31,5/10 |
|||
|
Laddningsströmmen för linjer och kablar kopplas bort under villkoret av markfel. |
A/tid |
17.4/10 |
|||
|
Mechnical Life |
Brytare /frånkopplare |
A/tid |
10000/3000 |
||
|
IP -examen |
Förseglad låda |
|
IP67 |
||
|
Swichgear skal |
|
Ip4x |
|||
|
Gastryck |
Klassad gasladdningsnivå (20 ℃, mättryck) |
MPA |
0.02 |
||
|
Betygsatt gas min fuktionsnivå (20 ℃, mättryck) |
MPA |
0 |
|||
|
Tätningsprestanda, |
Årlig läckagehastighet |
%/År |
≤0,05 |
||
● Implementeringsstandarden för AIS -switchgear
◆ Vanliga tekniska krav på GB/T 1022-standarder för högspänningsomkopplare och kontrollgear. ◆ GB/T39063640.5KV AC Metal innesluten switchgear och styrutrustning.
◆ GB/T1985 Högspänning AC-isolerande switch och jordningsomkopplare
◆ GB/T38043.6-40,5 kV AC högspänningsbelastningsomkopplare
◆ GB/T1984 Högspänning AC-brytare
◆ GB/T4208 IP -kod för skalskyddsnivå
◆ GB/T7354 Mätning av partiell urladdning
◆ GB/T311.1 Isoleringskoordination Del 1: Definition, principer och regler
● Använda villkor för AIS -switchgear
◆ Maximal temperatur: +45 grader Celsius;
◆ Minsta temperatur: -25 grader Celsius;
◆ Maximal temperatur: (24-timmars genomsnitt) +35 grader Celsius;
◆ Maximal genomsnittlig relativ luftfuktighet (24 timmar 1: ≤ 95%; höjd: ≤ 1500 m; seismisk kapacitet: 8 grader;
◆ Skyddsklass: Laddad kroppsförsegling IP67, Switch Cabinet Shell IP4X ；
◆ Den omgivande luften bör inte uppenbarligen förorenas av frätande brännbar gas och vattenånga.
◆ Det finns ingen ofta våldsam vibrationsplats, och hårdhetsdesignen under hårda delar uppfyller alla slags krav.
◆ När den används under normala miljöförhållanden utöver GB/T3906, ska användaren förhandla med KEXR

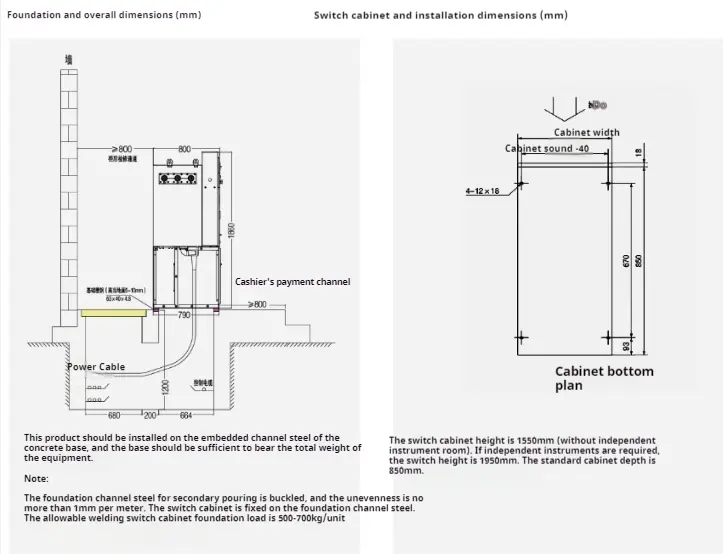

● Installationsinstruktioner
