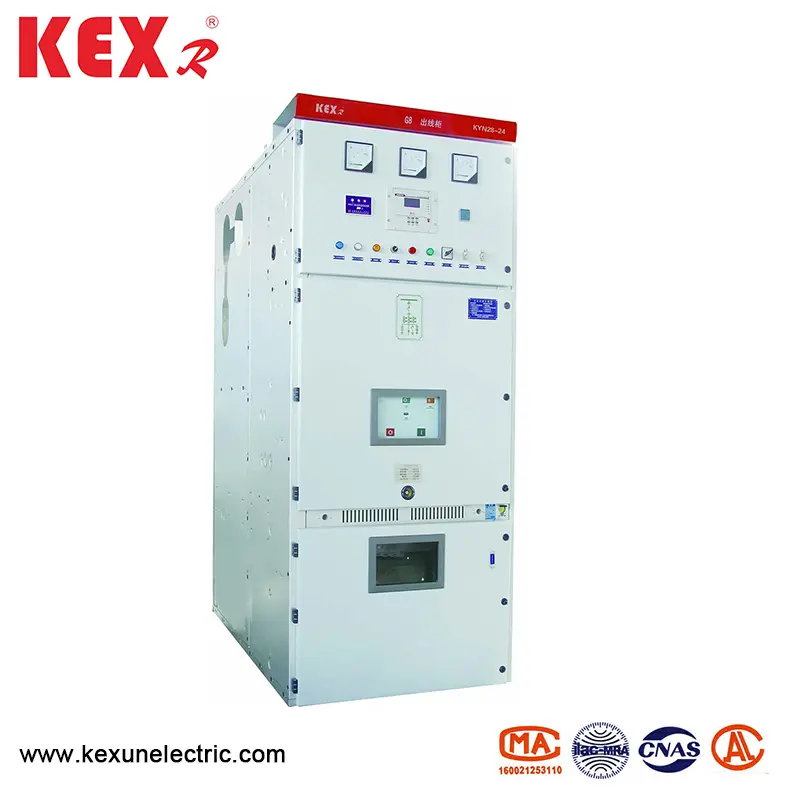

Armor-klädd skiftande metall stängd switchutrustning

● Ansökningsområdet

Kyn28-24-typen pansarklädda skiftande metallstängd switchutrustning (nedan kallad switchutrustning) är lämplig för inomhus trefas 50/60Hz kraftsystem med klassad spänning på 24KV, och är huvudsakligen använt i kraftverk, substanser, industri- och gruvföretag och högra byggnader, för att ta emot 24 kV, och är huvudsakligen använt i kraftverk, substanser, industri- och gruvföretag och högra byggnader, för att ta emot och distribuera elektriska energier och kontroller, styrning, skyddande circu. KYN28-24 Switch Equipment har olika funktioner för att förhindra felaktigt, inklusive att förhindra att handbilden rör sig med belastning, förhindrar att jordningsomkopplaren stänger brytaren, förhindrar att jordningsomkopplaren stängs med el och förhindrar att den kommer in i live-avdelningen av misstag. Kyn28-24-typen Armor-klädda skiftande metallstängd switchutrustning är utrustad med VS1-24-serien Högspänning AC Vakuumkretsar Handcart och YD4G-24-serien förseglade vakuumbrytare Handcart med utmärkt prestanda. Den sekundära kretsen för switchutrustning är utrustad med avancerad och pålitlig kontroll- och skyddskomponenter; Bussen antar värme-kränkbart isolerande material eller epoxibelagda isolerande medel, optimerar elektrodformen och skåpkroppen är kompakt i struktur. Det är en kraftdistributionsutrustning med avancerad teknik, stabil prestanda, rimlig struktur, bekväm användning, säkerhet och tillförlitlighet.

● Produkttillverkningsstandard

Kyn28-24-typen Armorklädda skiftande metallstängd switchutrustning uppfyller standarder:

◆ Isoleringskoordination av GB 311.1 Högspänning Kraftöverföring och transformationsutrustning

◆ GB1984 Högspänning AC -brytare

Ep

◆ GB/T11022 Vanliga tekniska krav på standarder för högspänningsomkopplare och kontrollgear. ◆ Vanliga tekniska krav på IEC 60694 Standard för högspänningsomkopplare och kontrollgear. ◆ IEC 62271-200: 2003 Högspänningsomkopplare och styrgear Del 200: Klassad spänning 1kV över 52 kV och under AC-metallens slutna switchgear och styrutrustning.

● Teknisk parameter

● Struktur och arbetsprincip

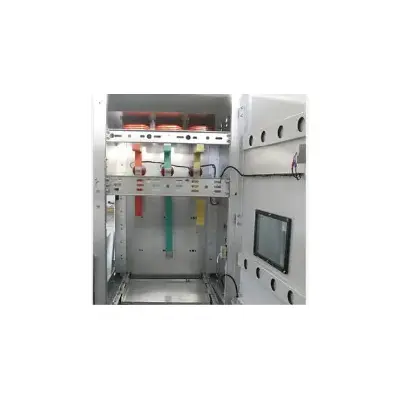

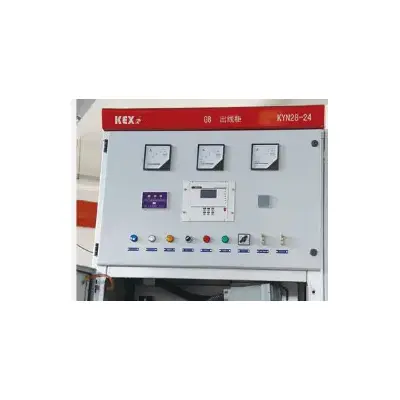

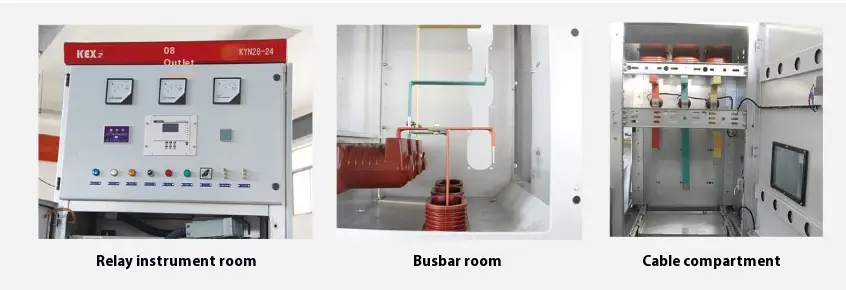

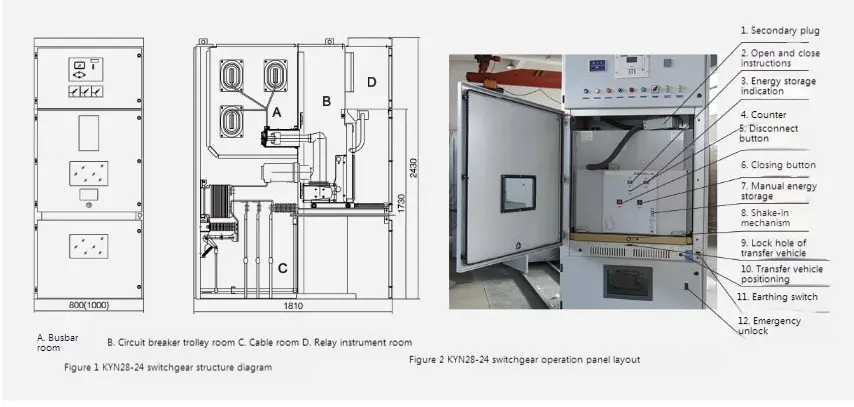

Kyn28-24-typen pansarklädda skiftande metall stängd switchutrustning består av skåp och avtagbara delar (allmänt känt som Handcart). Skåpet är uppdelat i flera funktionella fack med metallpartitioner, såsom bussrum, brytningsrum, kabelrum och reläinstrumentrum. Avtagbara delar av switchgear kan utrustas med vakuumkretsar Handcart, spänningstransformatorhandcart, blixtnedgångshandcart, isoleringshandcart och säkringshandcart.

● Huvudstrukturella funktioner

Switchgear kan ordnas back-to-back eller installeras mot väggen, vilket inte bara förbättrar säkerheten och flexibiliteten hos switchar, utan också minskar golvutrymmet.

◆ Skalet

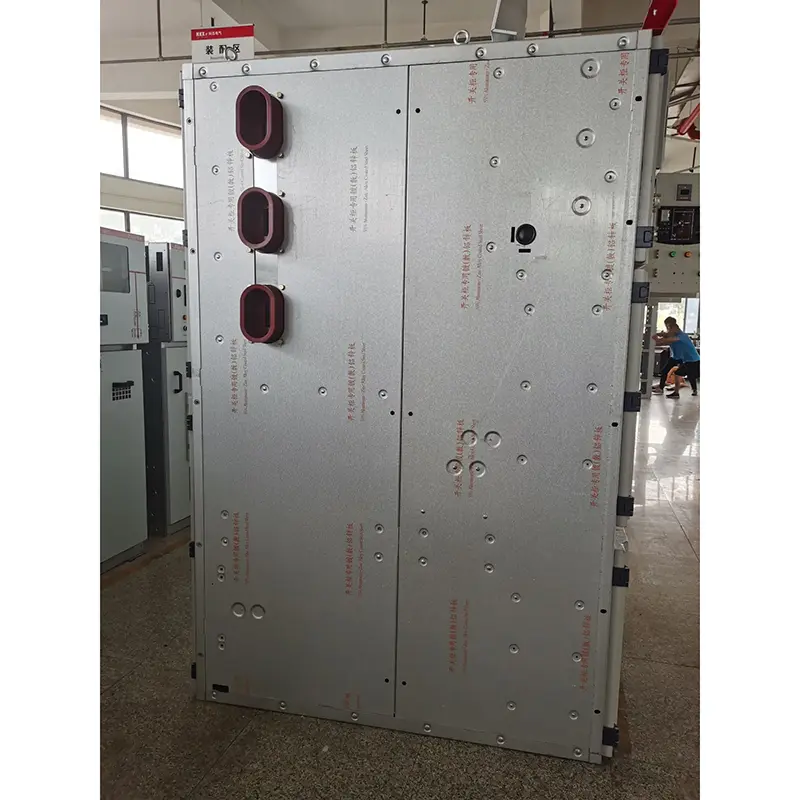

Skalet på KYN28-24 Typ Armorklädda skiftande metallstängd switchutrustning är tillverkad av importerad aluminium-zinkbelagd stålplatta, som bearbetas av CNC-maskinverktyget och tillverkas genom flera vikningsprocesser. Hela skåpet har hög precision och stark korrosionsbeständighet och oxidationsbeständighet, och på grund av antagandet av flera vikningstekniker är skåpet lättare i totalvikt, högre i mekanisk styrka och vacker i utseende än andra liknande utrustningsskåp. Skåpet antar en monterad struktur, som är ansluten med en pilmutter och en höghållfast bult, så att bearbetnings- och produktionscykeln förkortas, delarna är universella, golvutrymmet är litet och produktionens organisation är bekväm.

◆ Handvagnen

Handcart -skelettet är tillverkat av tunn stålplatta och monteras med CNC -maskinverktyg. Handcart och skåpet har hög matchande precision, och det mekaniska låset är säkert, pålitligt och flexibelt. Handcart kan delas upp i brytare Handcart, spänningstransformator Handcart, mäthandskart, isoleringshandskart, etc. Handvagnar med samma specifikationer kan fritt utbytas. Handkarten har en frånkoppling/testposition och en arbetsläge i skåpet, och varje position har en positioneringsanordning. För att säkerställa tillförlitlig sammanlåsning. Alla typer av handvagnar drivs och dras tillbaka av skruvstänger, som är lätta och flexibla att använda och lämpliga för personalen på tjänst. När handbilden måste tas bort från skåpet kan det bekvämt tas ut med en speciell överföringsbil för olika inspektioner och underhåll. När handbilens körbil transporteras in i skåpets brytningsrum kan det vara pålitligt låst i off/testläget, och indikatorlampan för skåpet visar dess position. Först efter att handbilden är helt låst kan blyskruvets framdrivningsmekanism skakas för att pressa handvagnen till arbetsläget. När handbilden når arbetsläget ökar plötsligt drivkraften för framdrivningshandtaget och kan inte roteras, och dess motsvarande positionsindikatorljus visar dess position. Det mekaniska låset för handkart kan pålitligt säkerställa att brytaren endast kan stängas när handbilden är i arbetsläge eller testposition; Dessutom kan handbilden bara röra sig när brytaren är i öppningstillståndet.

◆ Tryckavlastningsanordning

Tryckavlastningsanordningar är installerade ovanför Handcart -rummet, bussrummet och kabelrummet. När fel inträffar i facket och bågen uppstår, stiger lufttrycket inuti växlingen, och skåpdörren stängs av en speciell tätningsring installerad på ytterdörren, och tryckavlastningsmetallplattan på den övre anordningen öppnas automatiskt för att frigöra tryck och högtemperaturgas, vilket säkerställer säkerheten för operatörer och växlar.

◆ Den sekundära pluggen låst in med handbilden.

Den sekundära anslutningen mellan switchgear och handvagnen realiseras genom kontakten med den sekundära kontakten, som är ansluten till handbilden genom ett nylonkorrugerat teleskoprör, och det sekundära uttaget är installerat längst upp till höger på handbilden på switchutrustningen. Först när handkarten är i test/av -läge kan den sekundära pluggen kopplas in eller kopplas ur. Den sekundära kontakten är låst när handbilden går in i arbetsläget. Circuit Breaker Handcart utrustad med stängning och låsning av elektromagnet, innan den sekundära kontakten är ansluten, är slutmekanismen för Handcart låst av elektromagnet, och den kan bara öppnas, så att den inte kan stängas.

◆ Laddad displayenhet

Switchgear kan utrustas med en levande displayenhet för att upptäcka driften av primärkretsen, som består av en högspänningssensor och en skärm. The device can prompt the charging status of the high-voltage circuit, and can also cooperate with the electromagnetic lock to forcibly lock the operating handle, the cabinet door and the adjacent cabinets, so as to achieve the purposes of preventing the handcart from moving and isolating with load, preventing the grounding switch from closing with charging, and preventing it from entering the charging interval by mistake, and improving the error-proof performance of supporting products.

◆ Förhindra kondensation

För att förhindra kondens i miljön med hög luftfuktighet eller stor temperaturförändring installeras elektriska värmare i brytningsrummet respektive kabelrum för att förhindra isoleringsolyckor under ovanstående driftsförhållanden.

◆ Jordanordning

Det finns en 5 × 40mm2 jordning av kopparstång i kabelrummet, som går genom de angränsande skåpen och är väl ansluten till skåp för användning av direkt jordade komponenter. Eftersom hela skåpet är skarvat med aluminiumbelagda zinkplattor, är hela skåpet i ett bra jordningstillstånd, vilket säkerställer säkerheten för operatörerna när man berör skåpet.
