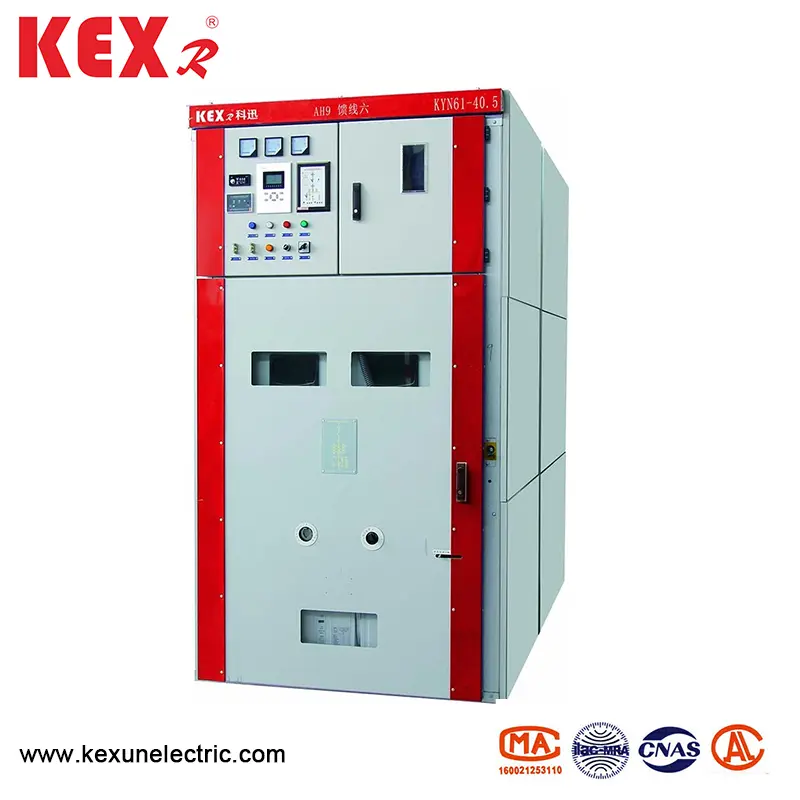

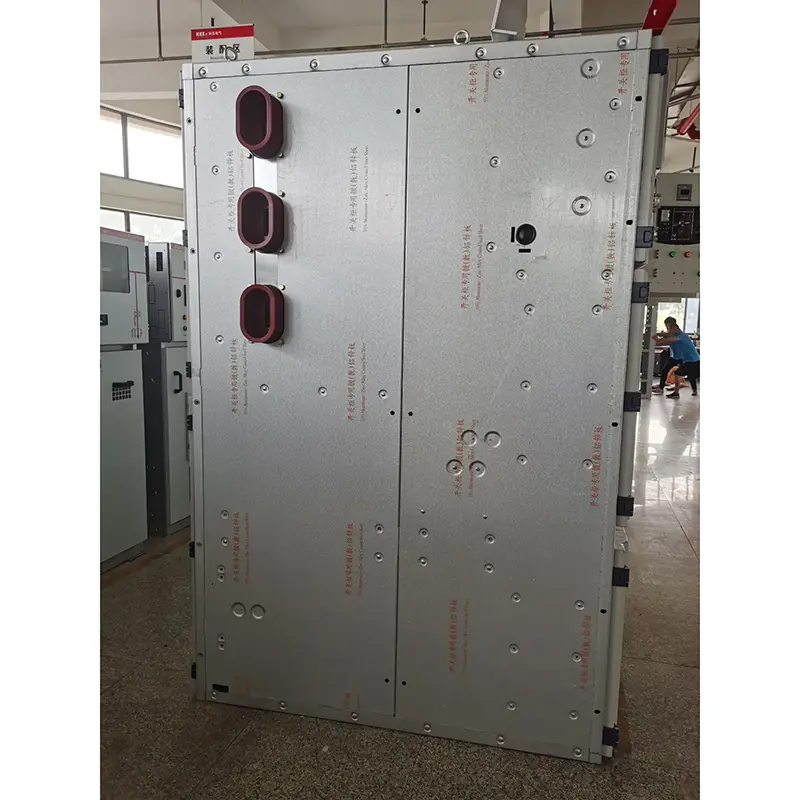

Rustningsklädda växlingsbrytare

● Tektoniska egenskaper

▶ Switchar-strukturen är monterad och brytaren är golvmonterad av Handcart

▶ Kyn61-40.5 Type Armor-Clad Shifting Switchgear är utrustad med en helt ny kompositisolerad vakuumbrytare, som har egenskaperna för god utbytbarhet och enkel ersättning

▶ Handkartramen är utrustad med en blyskruv och mutterframdrivningsmekanism, som enkelt kan flytta handbilden och förhindra att felaktigt skadar framdrivningsstrukturen

▶ Alla operationer kan utföras med skåpsdörren nära

▶ Låsning mellan huvuddörrarna för huvudomkopplare, handkar och switch skåp antar obligatoriskt mekaniskt låsläge för att möta funktionen "femprevention"

▶ Kabelrummet har tillräckligt med utrymme för att ansluta flera kablar

▶ Den snabba jordningsomkopplaren används för jordning och kortslutning

▶ Skalets skyddsnivå är IP3X och skyddsnivån är IP2X ； När handkartsdörren är öppen

▶ Den rustningsklädda skiftande switchgear överensstämmer med GB3906-1991.DL404-1997 och antar den internationella IEC-298-standarden för referens.

● Miljöförhållanden

▶ Den övre gränsen för omgivningstemperaturen är +40 ℃, och medelvärdet uppmätt inom 24 timmar överstiger inte 35 ℃ och den nedre gränsen är-15 ℃

▶ Höjd: Högst 1000 m över havet

▶ Relativ luftfuktighet: Det dagliga medelvärdet får inte överstiga 95%och det månatliga medelvärdet får inte överstiga 90%

▶ Jordbävningsintensitet: Högst 8 grader

▶ Vattenånga tryck: Det dagliga medelvärdet får inte överstiga 2,2 kPa och det månatliga medelvärdet får inte överstiga 90%.

● Tekniska parametertabeller

◆ Vakuumbrytare

◆ Vakuumbrytare

◆ Spring-opered maskiner

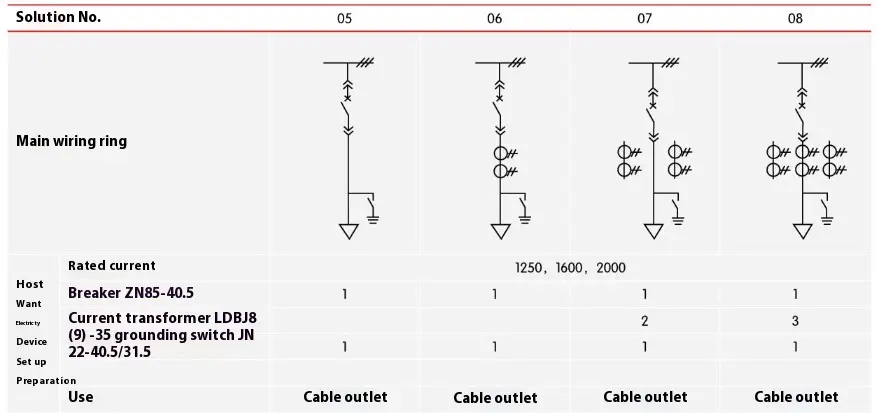

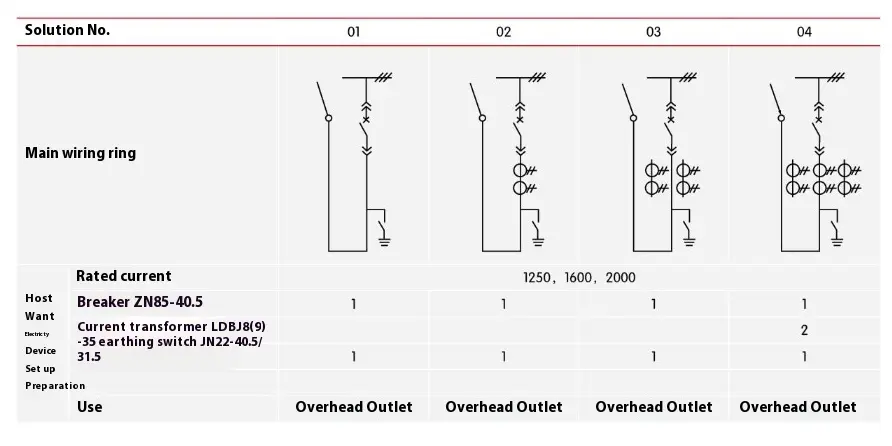

● Kopplingssystem

Det finns 27 vanligt använda typiska primära ledningsscheman för rustningsklädda skiftande switchgear, som kan tillgodose behoven hos användarnas kabelinkommande och utgående linjer, kontakta inkommande och utgående linjer, kommunikation och mätning, skydd, etc. Om det finns andra system som skiljer sig från de befintliga systemen, vänligen kontakta tillverkaren.

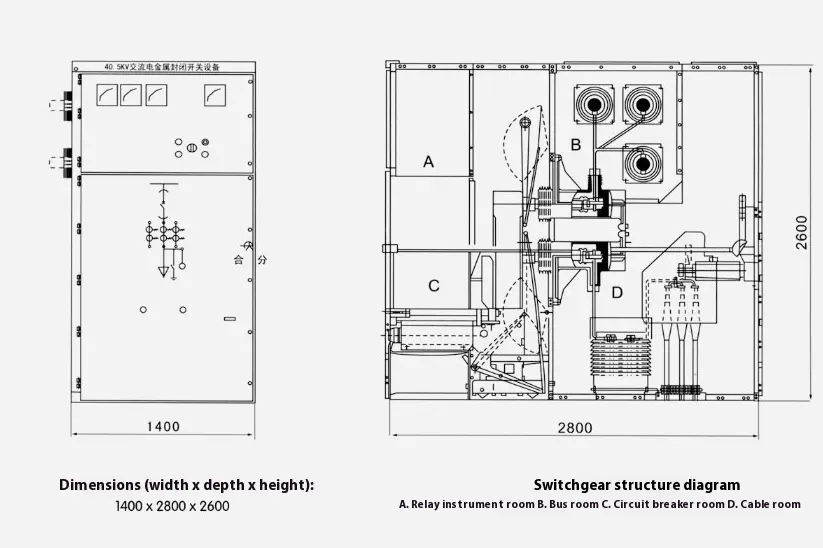

● Strukturella dimensioner på den rustningsklädda skiftande switchgear

● Switchgear -installation

▶ Höjden på Kyn61-40.5 Typ Armorklädda skiftande switchgears elektriska rum: ≥ 4500mm

▶ Avstånd från baksidan av skåpet till väggen: ≥ 1500mm

▶ Foundation Rame: ≤ 1 mm/m

▶ Det inbäddade kanalstålet i fundamentet får inte överstiga 3 mm över marken

▶ Det kan fixas på grunden genom bultar eller svetsning

▶ Vikten på switcharen är cirka 1800 kg

▶ SwitchGear Driftskorridorbredd (enkel rad): ≥3000 mm och dubbel rad (ansikte mot ansikte) ≥4000 mm.

● Produktkonsistens

Ep

◆ Elektrisk schematiskt diagram och terminalarrangemangsdiagram över sekundärkretsen

Ep

◆ Specifikationer och material i huvudbussen och filialbussen

◆ Namn och mängder reservdelar och reservdelar

◆ Specialkrav ska avtalas med fabriken

◆ På grund av den kontinuerliga förbättringen av produkttekniken ska all data vara föremål för den senaste bekräftelsen från den tekniska avdelningen på vår fabrik. Om det finns någon förändring kommer det inte att meddelas.

● Beställningsinstruktioner

◆ Main Wiring Scheme Diagram, Syfte och en-ledad systemdiagram; Nominell spänning; Nominell ström; Nominell kortslutning som bryter ström; Layoutplan för kraftfördelningsrum och arrangemang och konfigurationsplan för switchgear, etc.

Ange specifikationerna för inkommande och utgående kablar

◆ Krav för kontroll-, mät- och skyddsfunktioner för switchgear och andra låsningar och automatiska enheter.

◆ Modell, specifikation och mängd av huvudelektriska komponenter i switchgear. Om bussbrygganslutning krävs mellan switchgear eller inkommande skåp, ska specifika data såsom rankad strömförsörjningskapacitet för bussbryggan, spann av bussbrygg och höjd från marken tillhandahållas

◆ När den pansarklädda skiftande switchgear används i specialmiljö, bör den anges i detalj vid beställning.

◆ Andra specialkrav.

● Schematiskt diagram över Switchgear -installationsstiftelsen
