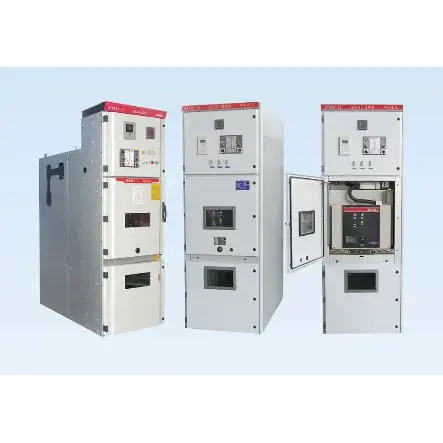

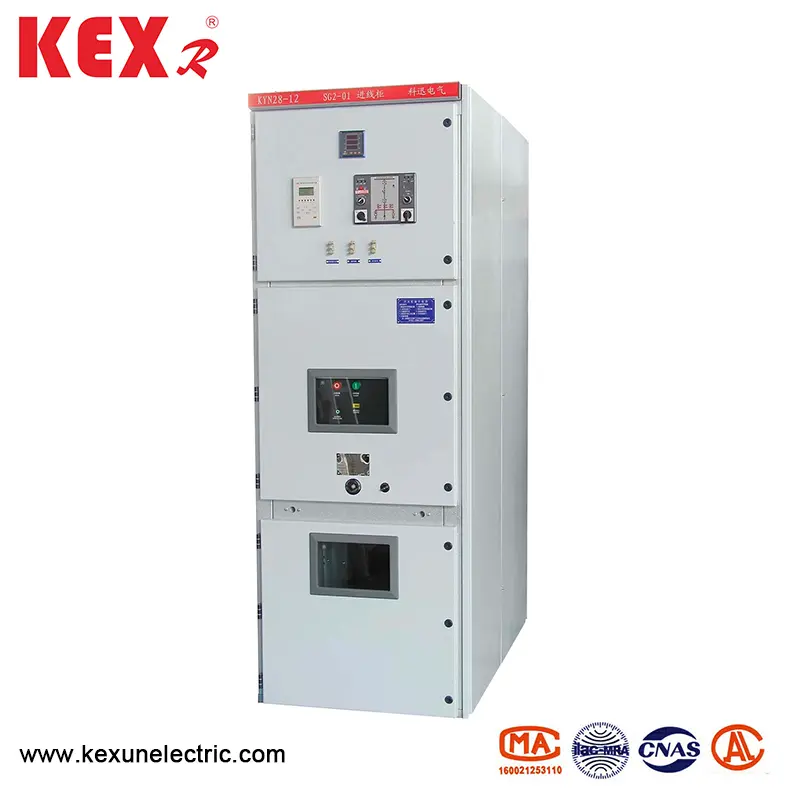

Open Switch -enhet utrustad med metallpansning

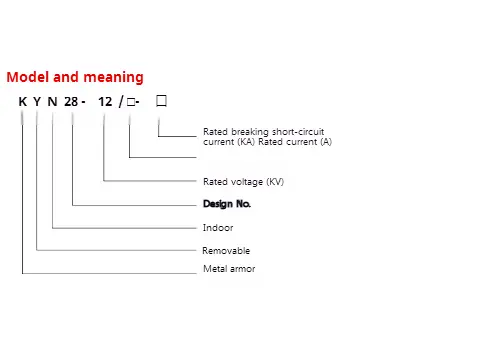

● Modell betydelse

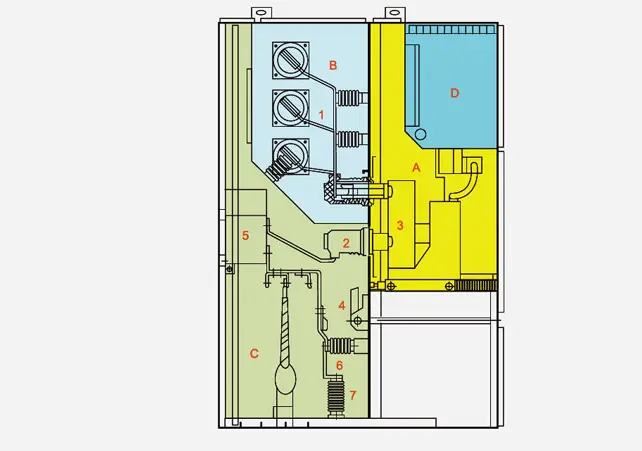

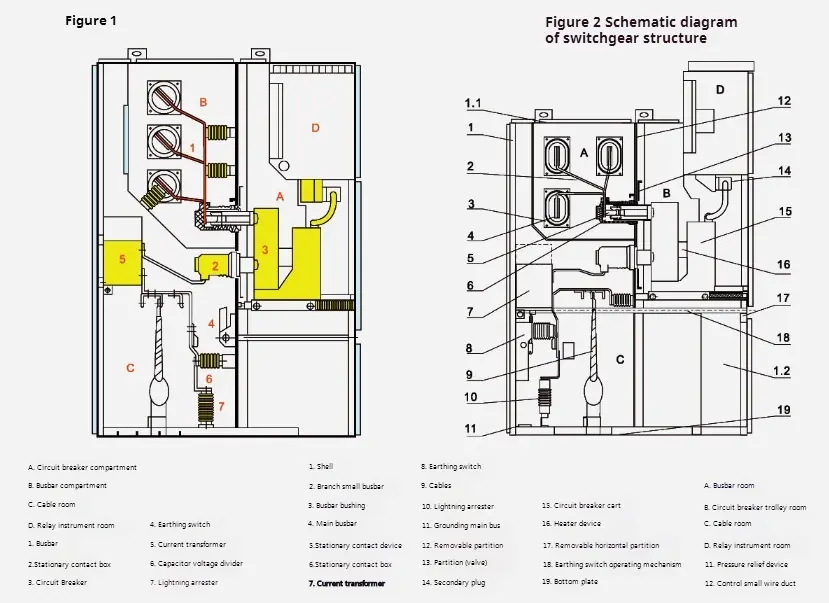

◆ Schematisk diagram över den öppna switchanordningen utrustad med metallpansarstruktur

◆ Standarder

Kyn28-12 Typ Open Switch-enhet utrustad med metallpansning Möt följande standarder ：

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

Open Switch -enhet utrustad med metallpansning består av två delar: ett anläggningskåp och en dragbar del (handvagn för kort). Skalet på öppen switchanordning utrustad med metallpansning och partitionerna för varje funktionell enhet bultas av aluminium-zinkbelagda stålplattor. Skyddsnivån för dess skal når IP4X, och skyddsnivån för varje fackpartitionskort och brytningsdörr är P2X när den öppnas. KYN28-12 Typ Open Switch-enhet utrustad med metallpansning kan utrustas med VS1, Zn 12V Typ Vakuumkretsar Handcart och VD4 Typ Vakuumkretsar Handcart, och VC Type Vakuumkontaktor som produceras av ABB Company, som kan installeras som dubbelskåp i parallellt, det är, i back-to-back-arrangemang. Divece kan installeras och felsökas på framsidan, så att den kan installeras mot väggen. Den största fördelen med att installera mot väggen är att den kan rädda golvutrymmet. Dessutom kan det installeras utan väggen, det vill säga det är en dubbelsidig underhållstyp. Den inre strukturlayouten för de två är inkonsekvent och dess fördel är bekvämt underhåll.

◆ Skal och partition

Skalet och partitionen av den öppna switchanordningen utrustad med metallpansning är tillverkad av högkvalitativa importerade aluminiumbelagda zinkstålplattor som är bultade efter att ha böjts av CNC-maskinverktyg, så det monterade omkopplarskåpet kan bibehålla enhetligheten i storlek. Den har stark korrosionsbeständighet och oxidationsmotstånd och har högre mekanisk styrka än samma stålplatta. Switch -skåpet är uppdelat i Handcart -rummet (brytningsfack), bussrum, kabelrum och reläinstrumentrum (lågspänningsrum) genom partition. Skalet på varje enhet är oberoende jordad.

◆ Produktöversikt

Skalet och partitionen av den öppna switchanordningen utrustad med metallpansning är gjord av aluminium-zinkbelagda stålplattor eller stålplattor som är bultade efter att ha bearbetats och böjts av CNC-maskinverktyg, så det monterade omkopplarskåpet kan bibehålla enhetligheten i storlek. Aluminium-zinkbelagd stålplatta har stark antikorrosions- och antioxidationseffekter och har högre mekanisk styrka än samma stålplatta. Switch -skåpet är uppdelat i Handcart -rum, bussrum, kabelrum och reläinstrumentrum efter partitioner, och skalet på varje enhet har oberoende jordning. Dörrarna till växelskåpet sprayas alla med elektrostatisk plast för att göra att deras ytor har fördelarna med slagmotstånd, korrosionsmotstånd och vackert utseende (färg kan anpassas av användare).

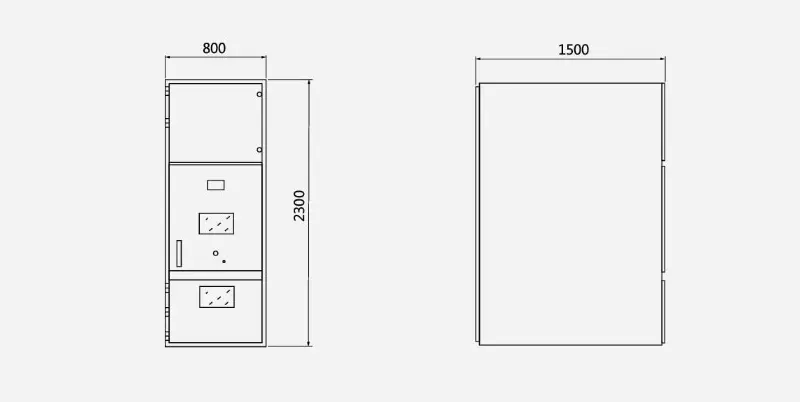

◆ Outline Dimension

Konturdimensionerna för Open Switch -enhet utrustad med metallpansning är som Belows ：

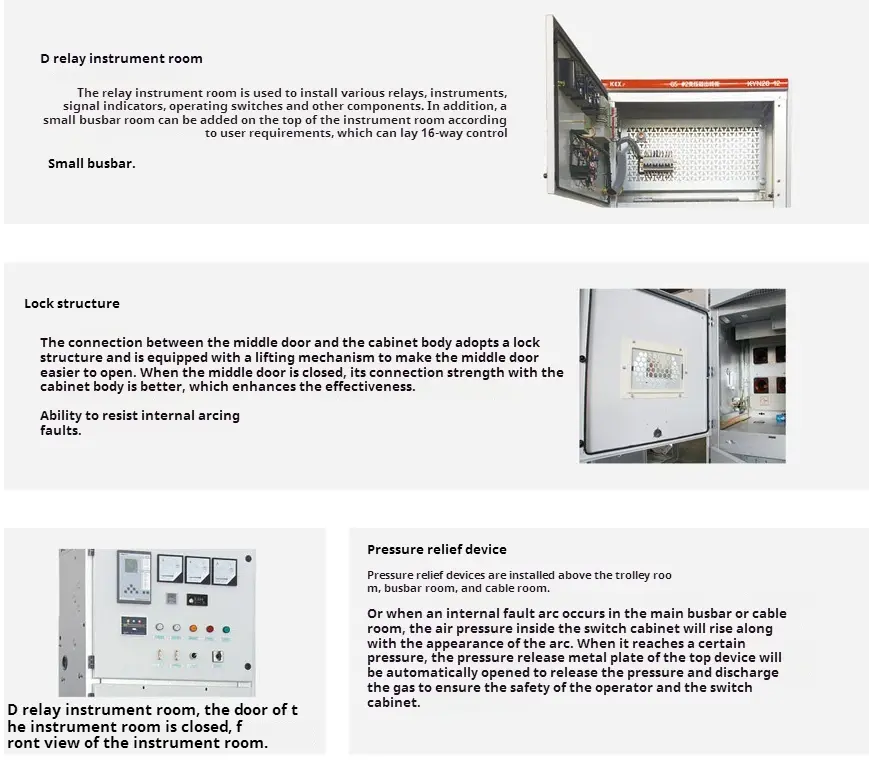

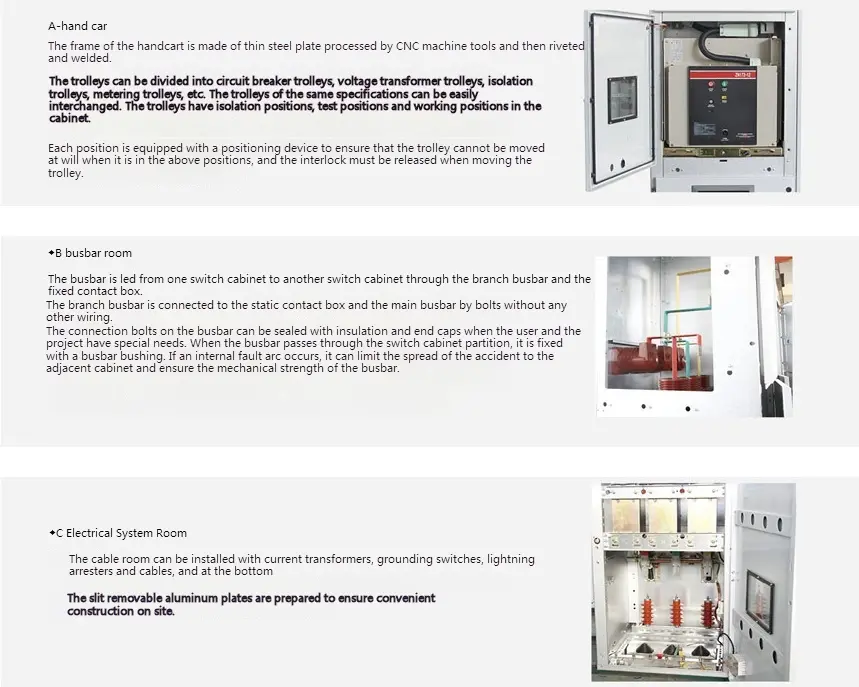

◆ Major komponent
