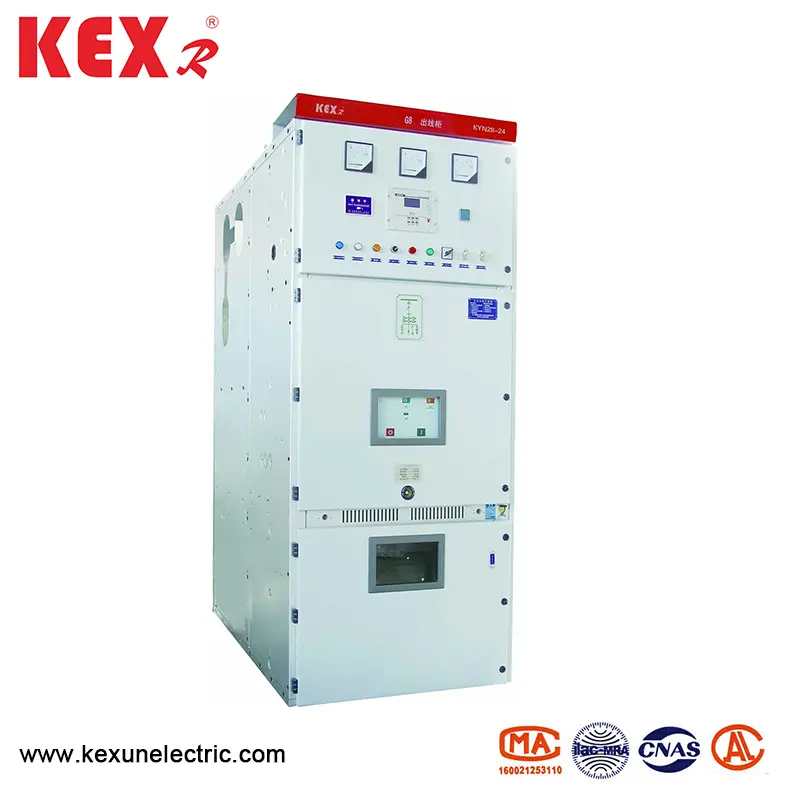

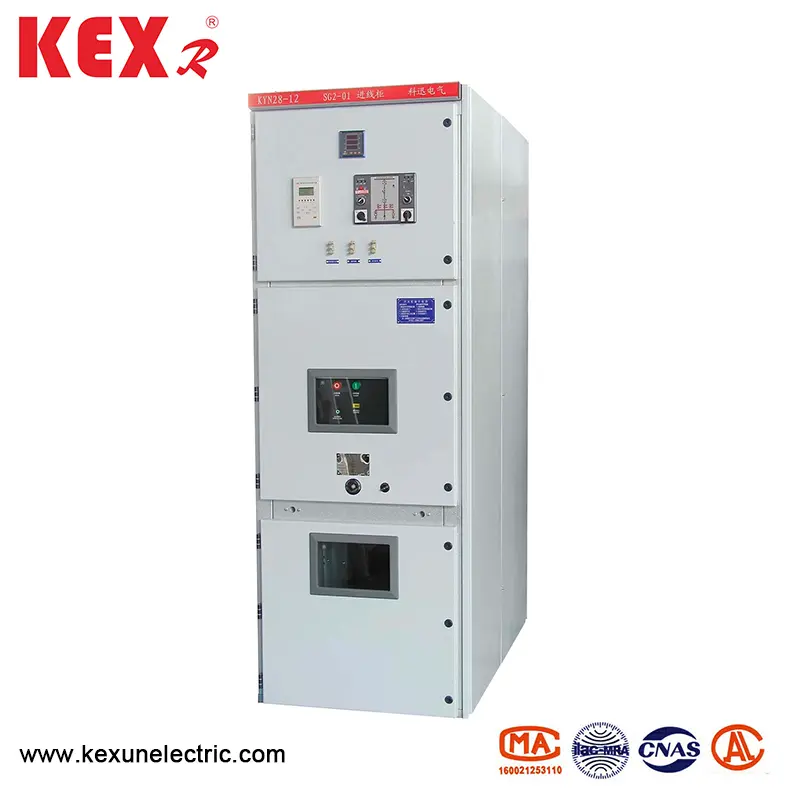

Armor-klädd växlingsbrytare

● Sammanfattning

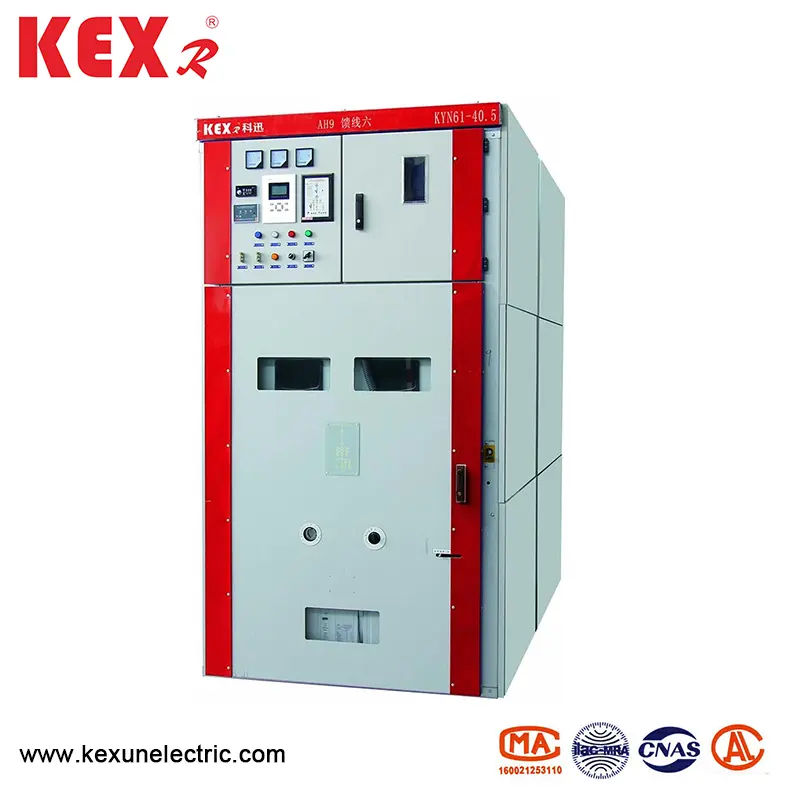

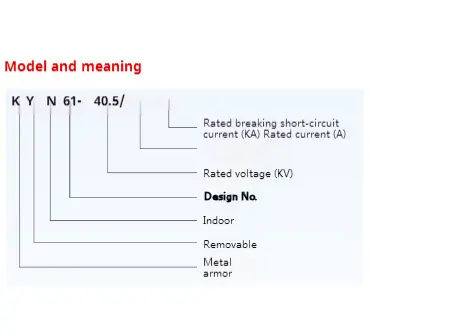

KYN61-40.5 Armor-klädda växlingsbrytare (nedan kallad utrustning) är en komplett inomhusfördelningsanordning med trefas AC 50Hz och nominell spänning på 40,5 kV. Som kraftverk, transformatorstation och industri- och gruvföretag för att ta emot och distribuera elektrisk energi kan den kontrollera, skydda och upptäcka kretsar och kan också användas på platser med ofta operationer. Denna switchutrustning överensstämmer med GB/T11022-1999, GB3906-2006 och DL404-1997.

● Tekniska parametrar för varje komponent i Kyn61-40.5 Typ Armor-klädd växlingsutrustning

◆ Vakuumbrytare

◆ Vakuumbrytare

◆ Spring-opered maskiner

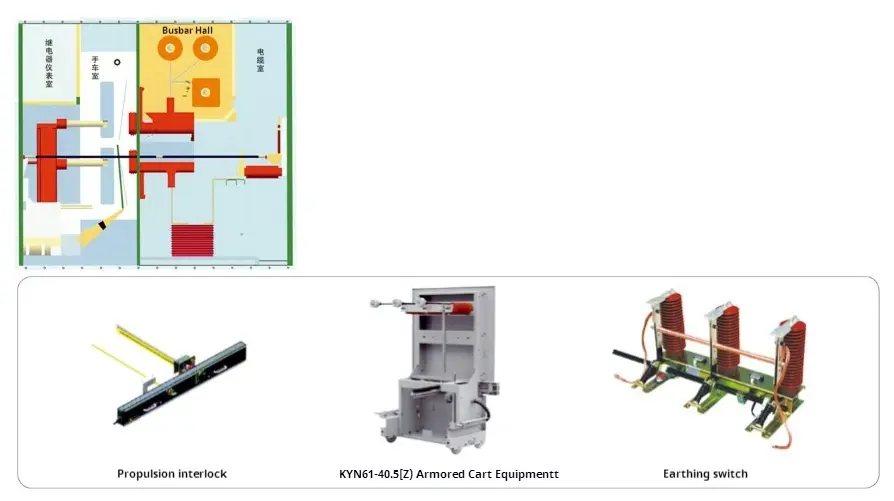

● Strukturella egenskaper för Kyn61-40.5 Typ Armorklädda växlingsbrytare

Switch-utrustningen är utformad enligt standarden för den pansade metallfyllda utrustningen i GB3906-1991 och IEC298. Hela utrustningen består av två delar: utrustningen och den dragbara delen (Handcart). Utrustningsstrukturen är monterad och kombinerad med bultar. Interiören i switchutrustningen är uppdelad i brytningsrummet, huvudbussrummet, kabelrummet och reläinstrumentrummet med metallpartition. Skalets skyddsnivå når IP3X, och skyddsnivån mellan facken är IP2X, och alla metallstrukturelement är tillförlitligt jordade. Varje fack i huvudslingesystemet har en tryckfrisättningskanal för oberoende avgaser.

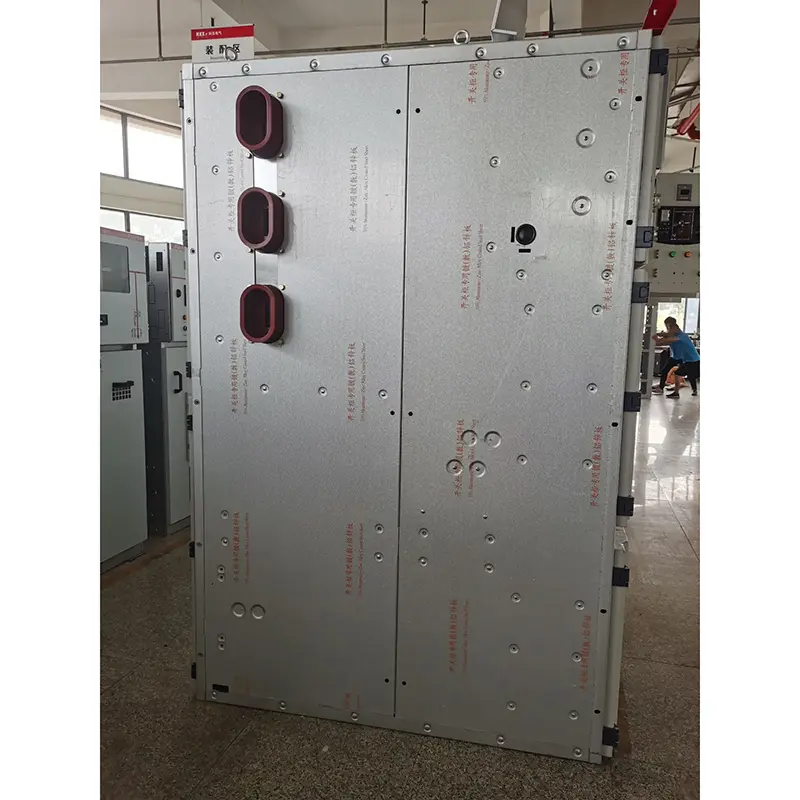

◆ Skal och partition

Skalet och partitionen av den rustningsklädda växlingsbrytaren är bultad av kallrullad stålplatta efter att ha bearbetats och böjts av CNC-maskinverktyg. Därför kan den monterade utrustningen säkerställa enhetligheten i strukturella dimensioner. Armorklädda skiftningsomkopplare är uppdelad i brytningsrummet, huvudbussrummet, kabelrummet och reläinstrumentrummet, och varje del är separerad av jordad metallpartition.

◆ Handcart

Handcart kan delas upp i brytare Handcart, spänningstransformatorhandskart, mätning av handvagn, isoleringshandskart, etc. Alla typer av handkar har samma form och storlek, och handvagnar med samma syfte är utbytbara. Handkarten har en test/isoleringsposition och en arbetsläge i utrustningen, och varje position är utrustad med en sammankopplad enhet för att säkerställa att handbilden inte kan röra sig avslappnad när den är i ovanstående två positioner.

◆ Circuit Breaker -fack

Ett specifikt spår är installerat i brytningsfacket för att Handcart ska röra sig. När brytaren rör sig mellan testläget och arbetsläget öppnar eller stängs isoleringsventilen automatiskt, vilket säkerställer att personalen inte rör vid den laddade kroppen. Handvagnen kan drivas med utrustningsdörren stängd, och handkartens position i utrustningen kan ses genom observationsfönstret, och samtidigt kan alla funktionella tecken på handbilden ses.

◆ Bussfack

Huvudbussen leder från en pansarklädd skiftande switchutrustning till en annan och fixas av gren små bussar och statiska kontaktlådor och fixas av buss ärmar när man passerar sidoplattorna för angränsande utrustning. Alla bussar använder sammansatt isolering.

◆ Kabelrum

PT, jordningsomkopplare, blixtnöd och flera kablar kan installeras i kabelrummet.

◆ Relärum

Inomhusskivan och reläpanelen kan utrustas med sekundära komponenter som kontroll- och skyddskomponenter, mät- och visningsinstrument och liveövervakningsindikatorer.

◆ Interlocking -enhet

Den rustningsklädda växlingsbrytaren har tillförlitlig sammanlåsningsanordning, vilket effektivt säkerställer säkerheten för operatörer och utrustning;

När jordningsomkopplaren är i off -läge kan handbilden bara gå från test/isoleringsposition till arbetsläge; Och bakdörren kan inte öppnas, vilket förhindrar felaktigt inträde i det elektrifierade intervallet. När handbilden helt dras ut ur utrustningen, eller när handbilden är i test/isoleringsläge i utrustningen och jordningsomkopplaren är låst och låst upp, kan jordningsomkopplaren stängas. När handbilden är i arbetsläge kan jordningsomkopplaren inte stängas. Det förhindrar att jordningsomkopplaren slås på av misstag och förhindrar att handbilden flyttas till arbetsläget när jordningsomkopplaren är i det stängda läget. Endast när brytarens handvagn är i test/isoleringsposition eller arbetsläge kan brytaren manövreras; Dessutom, efter att brytaren är stängd, kan inte handbilden röra sig, vilket förhindrar att levande belastningen trycker och drar brytaren av misstag. Elektrisk sammanlåsning kan installeras mellan utrustningen.

◆ Jordenhet

I kabelrummet finns en 6 × 50mm2 jordningsbuss, som kan passera genom den angränsande utrustningen och få god kontakt med utrustningen.

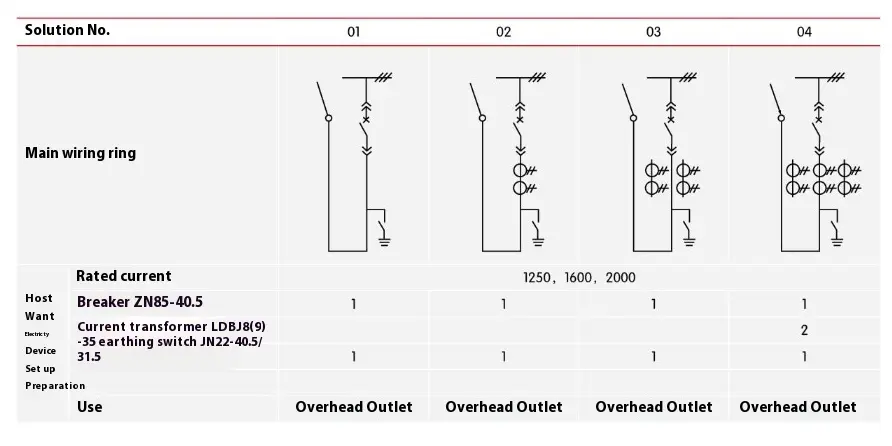

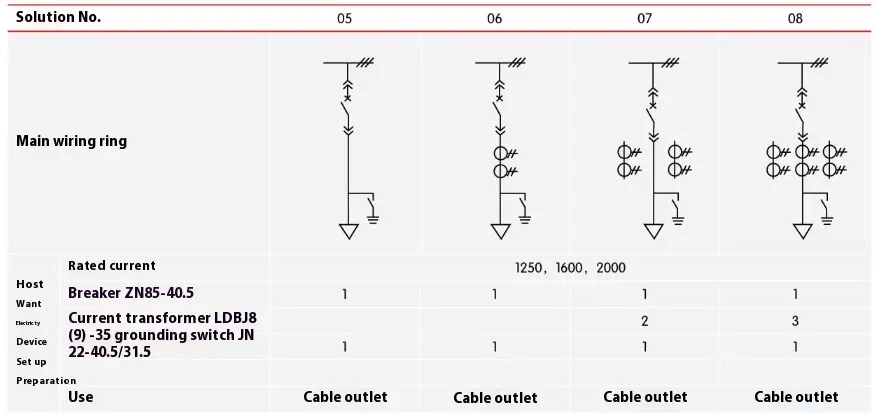

● Main Wiring Scheme

Det finns 27 vanligt använda typiska primära ledningsscheman för den rustningsklädda växlingsomkopplingsutrustningen, som kan tillgodose behoven hos användarnas kabelinkommande och utgående linjer, kontakta inkommande och utgående linjer, kommunikation och mätning, skydd, etc. Om det finns andra system som skiljer sig från de befintliga systemen, vänligen konsultera tillverkaren.

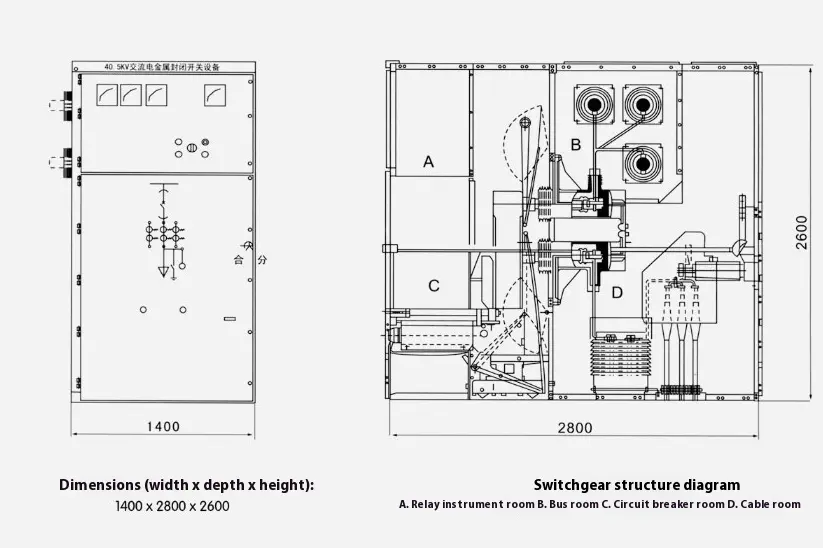

● Strukturella dimensioner och schematiskt diagram över den rustningsklädda växlingsbrytaren
