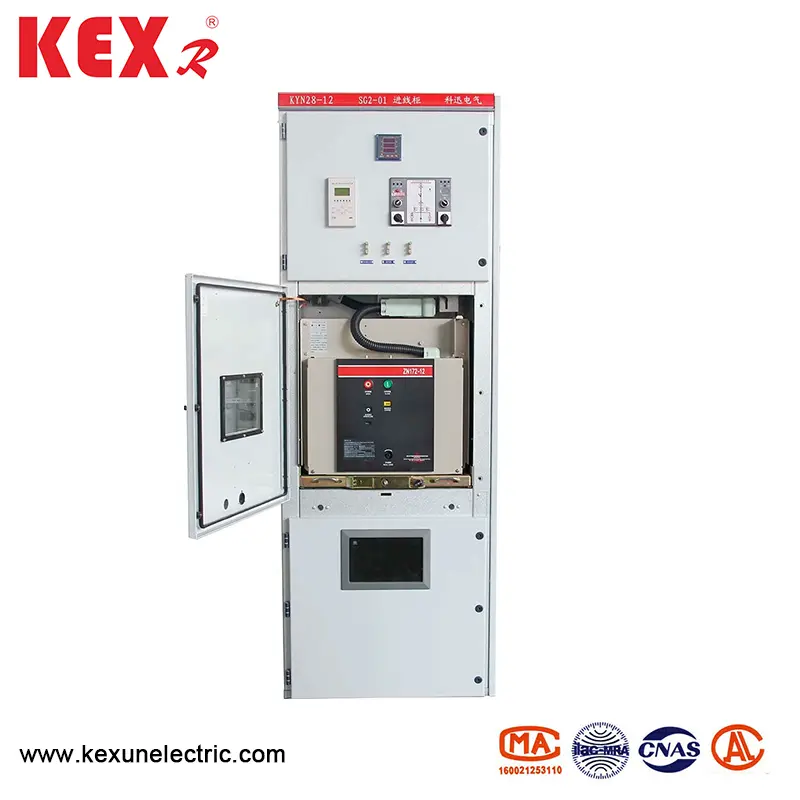

Högspänning komplett uppsättning

● Användning av Kyn28-12 Typ Högspänning Komplett uppsättning

KYN28-12 (GZS1) Högspänningens komplett uppsättning är en trefas AC 50Hz inomhus komplett distributionsanordning, som används för att ta emot och distribuera 3-12kV nätverkskraft och kontroll, skydda och övervaka kretsen. Olika typer av mikrodatorbaserade omfattande reläskyddsanordningar kan installeras på panelen för reläskammaren för denna produkt, och den intelligenta kontrollen av systemet kan realiseras. Den har funktionerna för fjärrkontroll, telemetri, fjärrkommunikation och fjärrjustering, och fältnätverket kan styras genom CAN med buss med kommunikationsgränssnitt. Den har också funktionerna att förhindra felaktigt brytare, trycka och dra handbilden med last, stänga jordningsomkopplaren med elektricitet, skicka el vid jordningsläget och förhindra att den går in i liveintervallet av misstag, som kallas "fem förebyggande" för kort. Skåpet kan utrustas med VSI (Zn63) och Zn12V vakuumbrytare, samt importerade VD4 -vakuumbrytare och VC -serie vakuumkontaktorer.

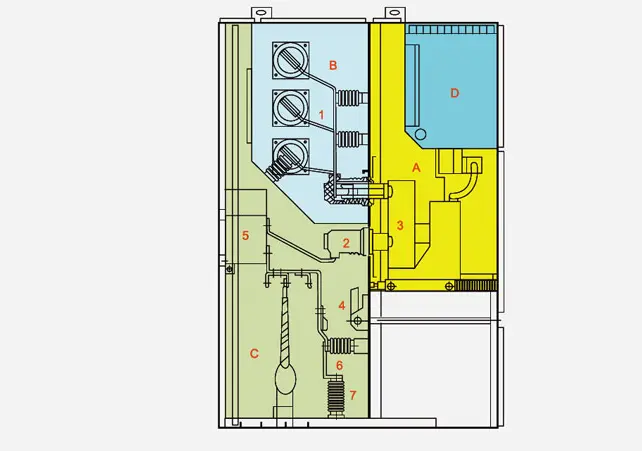

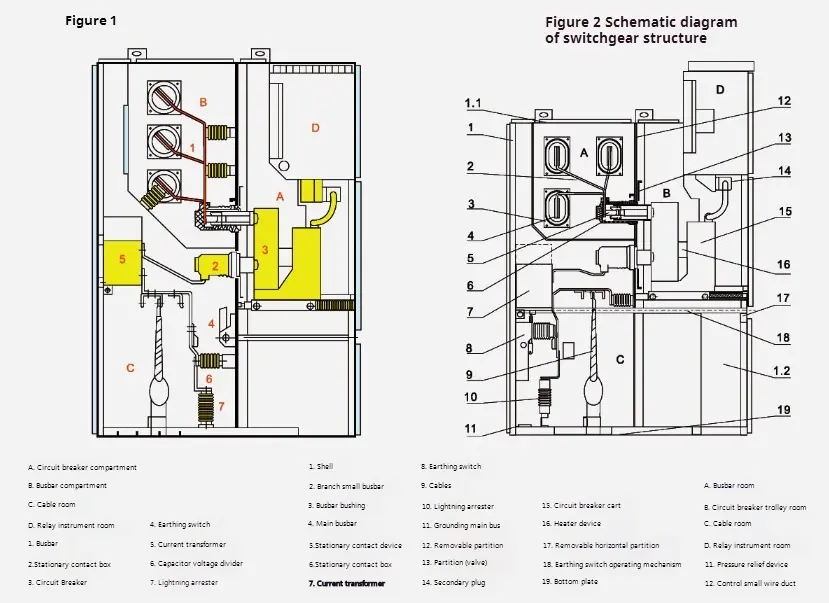

● Strukturdiagram över Kyn28-12-typen Högspänning Komplett uppsättning

● Den kompletta uppsättningen med hög spänning uppfylls under standarder ：

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

● Högspännings fullständig uppsättningsbeskrivning

Skalet och partitionen av den kompletta uppsättningen med hög spännings är gjord av aluminium-zinkbelagda stålplattor eller stålplattor som är bultade efter att ha bearbetats och böjts av CNC-maskinverktyg, så den monterade högspännings kompletta uppsättningen kan bibehålla enhetligheten i storlek. Aluminium-zinkbelagd stålplatta har stark antikorrosions- och antioxidationseffekter och hög mekanisk styrka. Interiören i den höga spänningsområdet är uppdelat i handkartrum, bussrum, kabelrum och reläinstrumentrum av partitioner, och skalet på varje enhet har oberoende jordning. Dörrarna till det är alla sprayade med elektrostatisk plast, vilket gör att deras ytor har fördelarna med slagmotstånd, korrosionsmotstånd och vackert utseende (färger kan anpassas av användare).

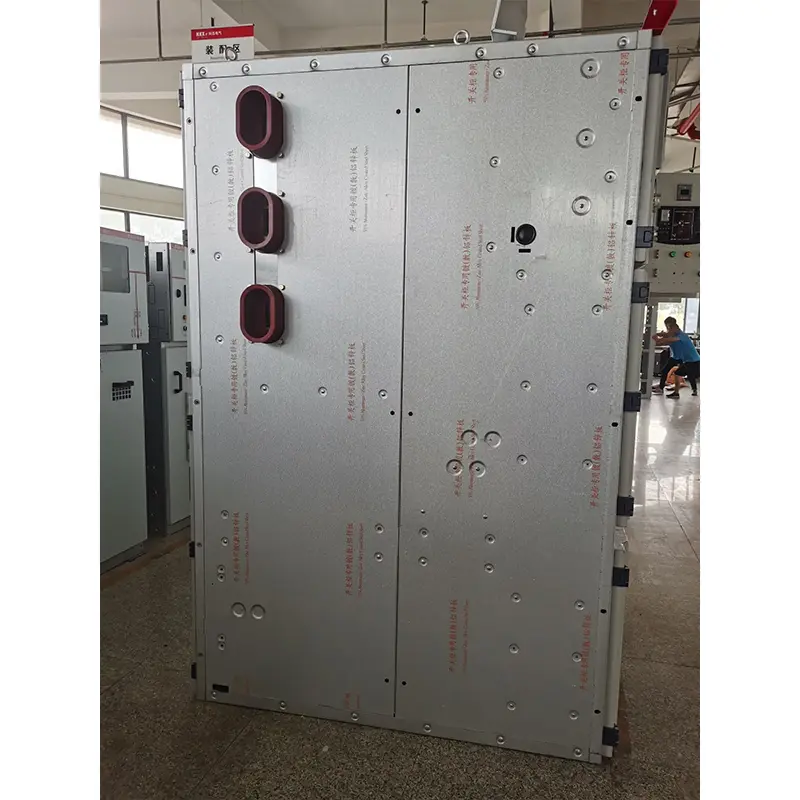

◆ Skalet och partitionen

Skalet och partitionen av skåpet är tillverkat av importerade aluminiumbelagda zinkstålplattor av hög kvalitet som är bultade efter att ha böjts av CNC-maskinverktyg, så den monterade högspänningens kompletta uppsättningen kan bibehålla enhetligheten i storlek. Den har stark korrosionsbeständighet och oxidationsmotstånd och har högre mekanisk styrka än samma stålplatta. Den kompletta uppsättningen med hög spännings är uppdelad i Handcart -rummet (brytningsfack), bussrum, kabelrum och reläinstrumentrum (lågspänningsrum) efter partition. Skalet på varje enhet är oberoende jordad.

◆ Dimensioner

Ep

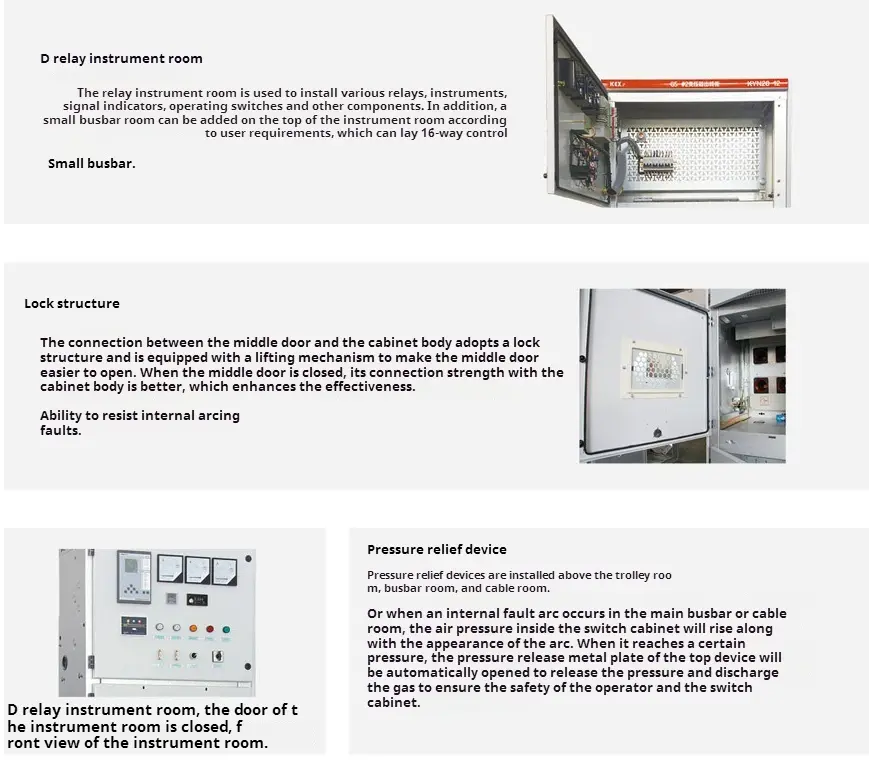

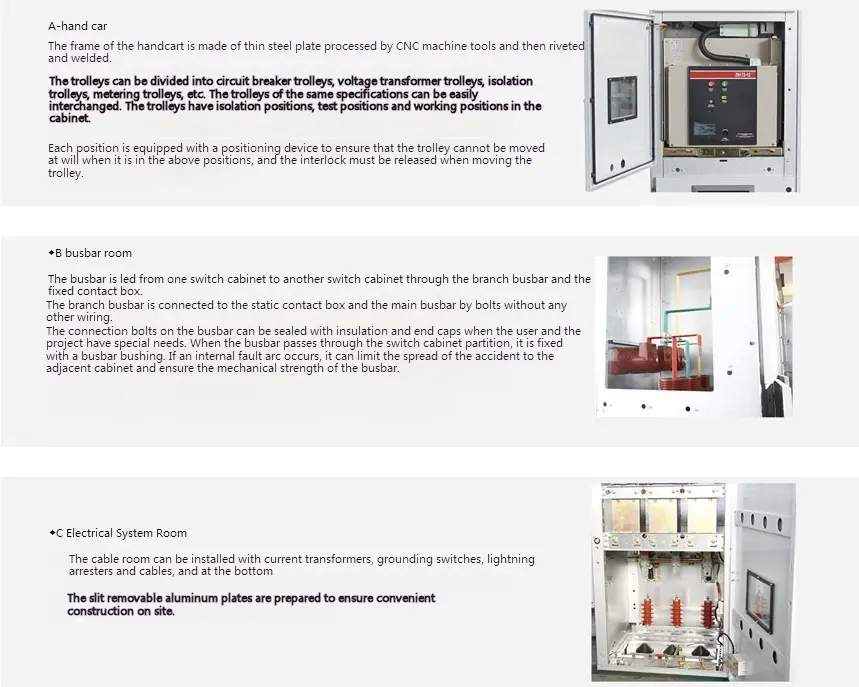

◆ Viktig komponent i Kyn28-12-typen Högspänning Komplett uppsättning
