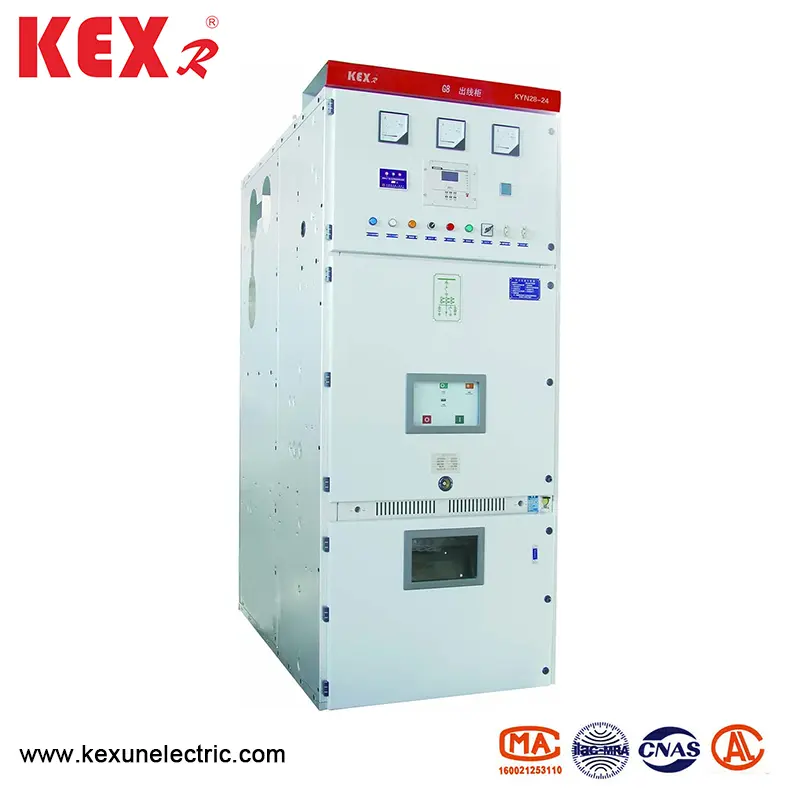

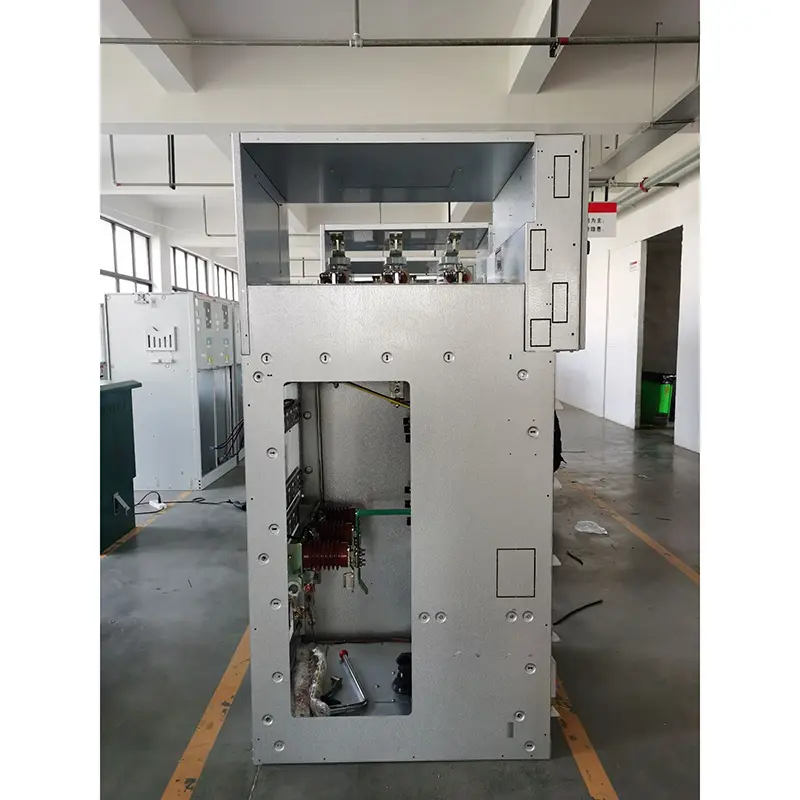

Armor-klädda skiftande metall stängd switchgear

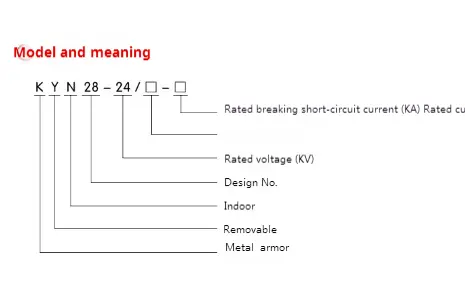

● Modell betydelse

● Användningsvillkor

◆ Normala användningsförhållanden

▶ Omgivningstemperatur: -15 ~ 40 ℃ och genomsnittet inom 24 timmar mindre än 35 ℃.

▶ Fuktighet: den genomsnittliga dagliga fuktigheten mindre än 95%; Den genomsnittliga månatliga fuktigheten mindre än 90%;

▶ Ångtryck ： Det genomsnittliga ångtrycket per dag är inte mer än 2,2 kPa ； Det genomsnittliga månatliga vattenånga trycket får inte överstiga 1,8 kPa ；;

▶ Höjd: Höjden på rustningsklädda skiftande metall stängd switchgear bör vara mindre än 1000 m

▶ Den omgivande luften är inte uppenbarligen förorenad av damm, salt, frätande och/eller brännbar gas, ånga eller saltspray;

▶ Vibration eller markrörelse från utsidan av byteutrustning och kontrollutrustning kan ignoreras

▶ Amplituden för elektromagnetisk interferens inducerad i det sekundära systemet överstiger inte 1,6 kV.

◆ Särskilda användningsförhållanden

När det används under normala miljöförhållanden utöver de som anges i GB/T1022, kan företaget och användarna förhandla om och nå en överenskommelse om särskilda driftsförhållanden.

För att förhindra kondensation stängde den rustningsklädda skiftande metallen

är utrustad med en värmare, som bör tas i bruk när switcharen är i standby -tillstånd. Uppmärksamhet bör också ägnas åt att sätta värmaren i drift när switchgear är i normal drift.

● Teknisk parameter för den rustningsklädda skiftande metallen stängd switchgear

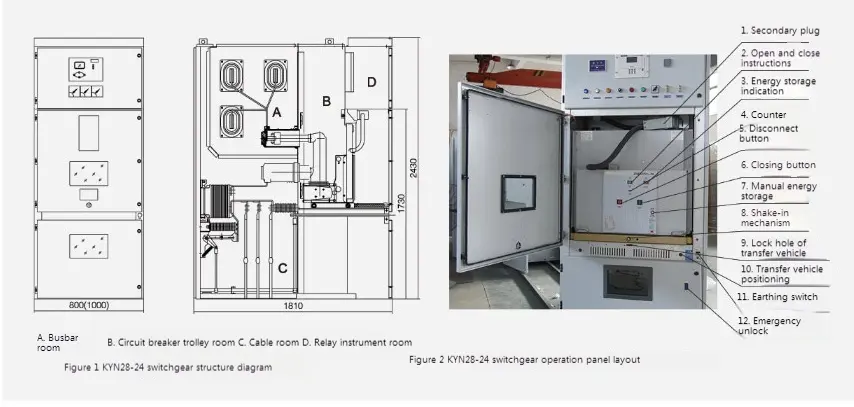

● Kort beskrivning av strukturen

Kyn28-24-typen pansarklädda skiftande metall stängd switch-switchar består av skåp och avtagbara delar (allmänt känt som Handcart). Switchgear är uppdelat i flera funktionella fack med metallpartitioner, såsom bussrum, brytningsrum, kabelrum och reläinstrumentrum. Avtagbara delar av switchgear kan utrustas med vakuumkretsar Handcart, spänningstransformatorhandcart, blixtnedgångshandcart, isoleringshandcart och säkringshandcart.

● Egenskaper hos huvudkomponenter

◆ Skalet

Skalet på KYN28-24 Typ Armorklädda skiftande metallstängd switchutrustning är tillverkad av importerad aluminium-zinkbelagd stålplatta, som bearbetas av CNC-maskinverktyget och tillverkas genom flera vikningsprocesser. Hela skåpet har hög precision och stark korrosionsbeständighet och oxidationsbeständighet, och på grund av antagandet av flera vikningstekniker är skåpet lättare i totalvikt, högre i mekanisk styrka och vacker i utseende än andra liknande utrustningsskåp. Skåpet antar en monterad struktur, som är ansluten med en pilmutter och en höghållfast bult, så att bearbetnings- och produktionscykeln förkortas, delarna är universella, golvutrymmet är litet och produktionens organisation är bekväm.

◆ Handvagnen

Handcart -skelettet är tillverkat av tunn stålplatta och monteras med CNC -maskinverktyg. Handcart och skåpet har hög matchande precision, och det mekaniska låset är säkert, pålitligt och flexibelt. Handcart kan delas upp i brytare Handcart, spänningstransformator Handcart, mäthandskart, isoleringshandskart, etc. Handvagnar med samma specifikationer kan fritt utbytas. Handkarten har en frånkoppling/testposition och en arbetsläge i skåpet, och varje position har en positioneringsanordning. För att säkerställa tillförlitlig sammanlåsning. Alla typer av handvagnar drivs och dras tillbaka av skruvstänger, som är lätta och flexibla att använda och lämpliga för personalen på tjänst. När handbilden måste tas bort från skåpet kan det bekvämt tas ut med en speciell överföringsbil för olika inspektioner och underhåll. När handbilens körbil transporteras in i skåpets brytningsrum kan det vara pålitligt låst i off/testläget, och indikatorlampan för skåpet visar dess position. Först efter att handbilden är helt låst kan blyskruvets framdrivningsmekanism skakas för att pressa handvagnen till arbetsläget. När handbilden når arbetsläget ökar plötsligt drivkraften för framdrivningshandtaget och kan inte roteras, och dess motsvarande positionsindikatorljus visar dess position. Det mekaniska låset för handkart kan pålitligt säkerställa att brytaren endast kan stängas när handbilden är i arbetsläge eller testposition; Dessutom kan handbilden bara röra sig när brytaren är i öppningstillståndet.

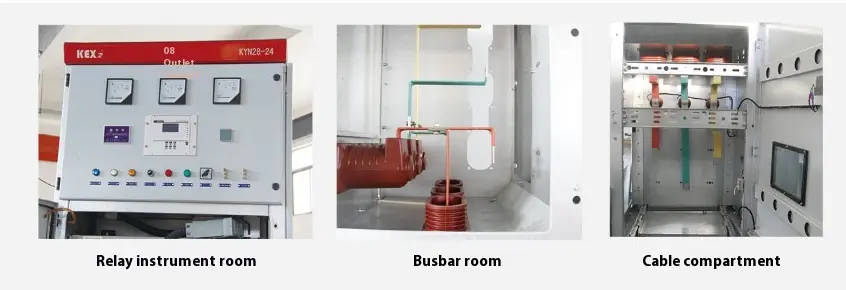

◆ fack

De viktigaste elektriska komponenterna i switchgear finns i deras oberoende fack, nämligen: brytarhandskartrum, bussrum, kabelrum, reläinstrumentrum, etc. Skyddsnivån för varje fack når IP2X. Förutom reläinstrumentrummet har de andra tre facken tryckavlastningskanaler. På grund av den mellersta typen ökas utrymmet i kabelrummet kraftigt, så att utrustningen kan ansluta flera kablar parallellt.

▶ Bussfack A: Huvudbussen är ansluten med enstaka skarvning, som är fixerad av filialbuss (statisk kontaktlåda) och huvudbussisoleringshylsa. Huvudbussen och slipsbussen är kopparstänger med rektangulärt tvärsnitt, och dubbla busstänger används för tung strömbelastning. För särskilda behov kan bussen täckas med värmekrympt ärm och anpassad isolerande täcklåda. Isolerande bussningar är installerade mellan bussar med angränsande skåp, som effektivt kan begränsa olyckan i facket utan att sprida sig till andra skåp vid intern felbåge.

▶ Kretsbrytarutrymme B: Skenor är installerade på båda sidor av facket för att handkart ska flytta från off/testläget till arbetsläget i skåpet. Partitionen (ventilen) i den statiska kontaktrutan är installerad på bakväggen i handkartrummet. När handbilden rör sig från off/testläget till arbetsläget öppnas de övre och nedre ventilerna på munnen på den statiska kontaktrutan automatiskt i samband med handbilden. När du rör sig i motsatt riktning stängs ventilen automatiskt tills handbilden drar sig tillbaka till en viss position och täcker säkert den statiska kontaktrutan och bildar därmed effektiv isolering. Eftersom det inte finns någon koppling mellan den övre ventilen och den nedre ventilen, kan ventilen på levande sidan låsas under underhåll, vilket säkerställer att underhållspersonalen inte vidrör den levande kroppen. Handvagnen kan också drivas när dörren till brytningsrummet är stängd. Genom observationsfönstret på dörren kan du observera handpartens position i facket, öppnings- och stängningsinstruktionerna och energilagringssituationen.

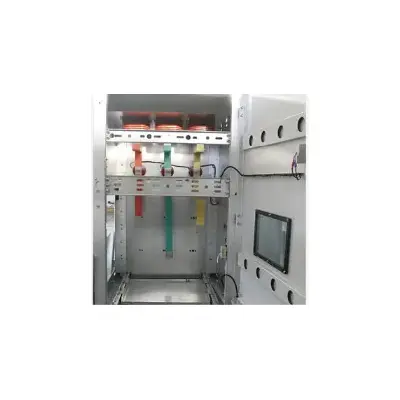

▶ Kabelfack C: Kyn28-24-typen Armorklädda skiftande metall stängd switchgear är byggd i mitten, så kabelrummet har ett stort utrymme. Den aktuella transformatorn och jordningsomkopplaren är installerade på bakväggen i facket (jordningsomkopplaren kan också installeras i mitten av omkopplarskåpet enligt kundens behov), och Lightning Artrester är installerat i den nedre delen av facket. Efter att handbilden och den extraherbara horisontella partitionen har tagits bort kan konstruktörerna komma in i skåpet framifrån för installation och underhåll. Kabelanslutningsledarna i kabelrummet kan anslutas parallellt med 1-3 kablar per fas, och 6 kablar kan anslutas parallellt med varje fas vid behov. Den avtagbara slitsade metalltätningsplattan eller tätningsplattan som inte är magnetisk metall framställs längst ner i kabelrummet för att säkerställa bekväm konstruktion.

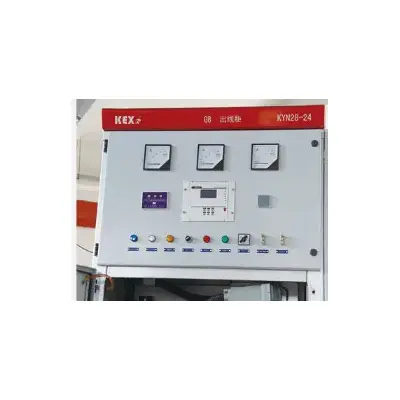

▶ Reläinstrumentrum D: Reläskyddskomponenter, instrument, levande displayindikatorer och sekundär utrustning med speciella krav kan installeras i reläinstrumentrummet. Kontrolllinjen läggs i trunkningen, och trunkningen har en metallskyddsplatta, som kan isolera den sekundära linjen från högspänningskomponenterna. Den vänstra främre trunkningen är reserverad för inledningen och ledningen av kontrollkablar, och motsvarande delar av bottenplattan är försedda med sekundära ledningar och kabeltrådningshål. På den övre plattan i reläinstrumentrummet finns det också ett litet bussövergångshål som är bekvämt för konstruktion. Vid ledningar kan den övre täckplattan i instrumentrummet öppnas för att underlätta installationen av den lilla bussen.
