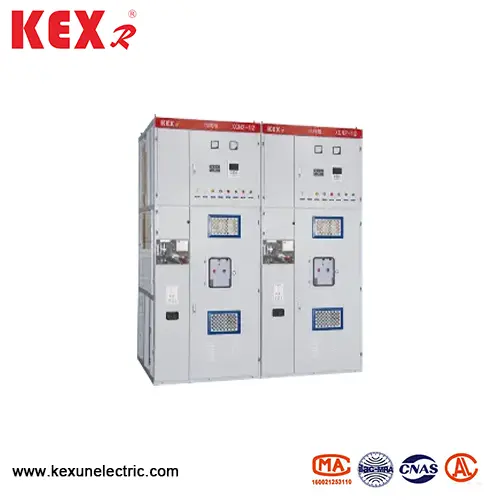

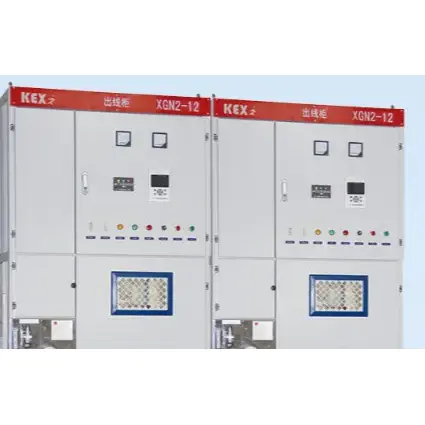

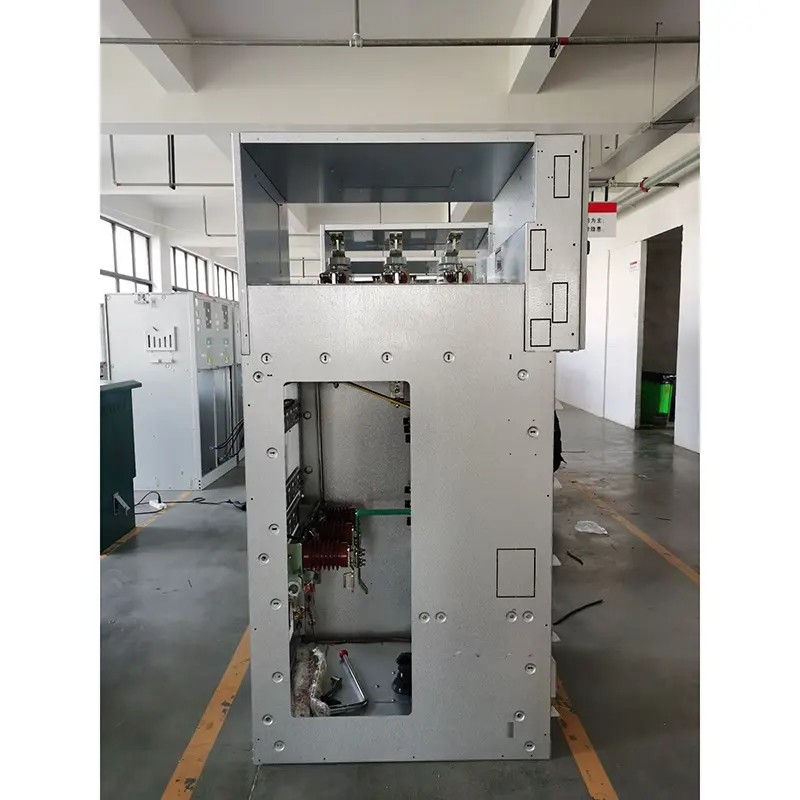

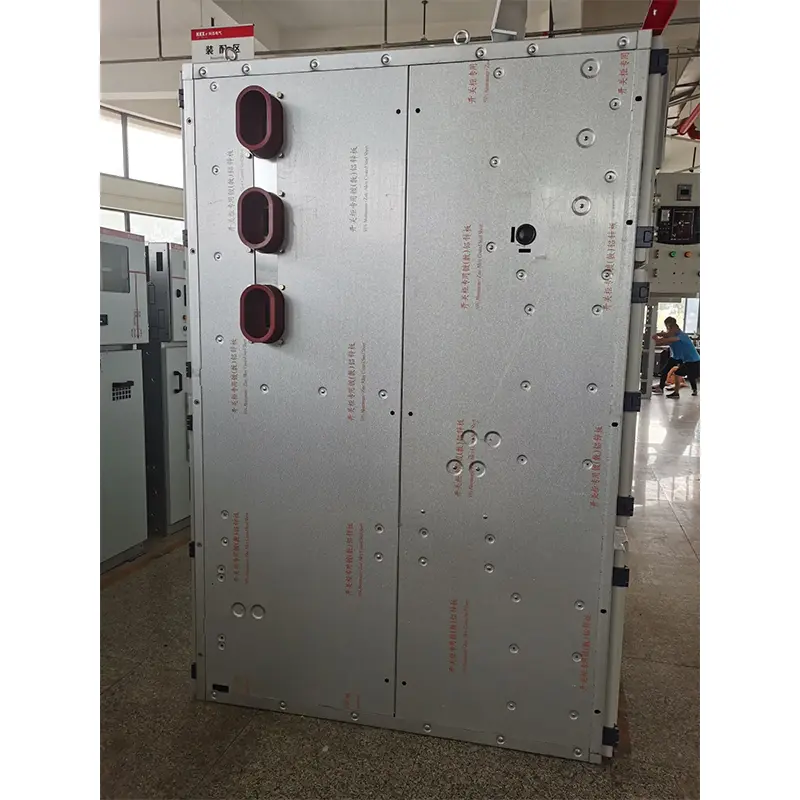

Box Type Fixed Metal stängd switchgear

● Använda förhållanden

▶ Den omgivningstemperaturen för XGN2-12 Typ Box Type Fixed Metal Stängt Switchgear bör vara

-25 ~ 40 ℃ (inomhus)

▶ Höjd: Under 1000 m

▶ Den dagliga genomsnittliga relativa fuktigheten är inte mer än 95%, och den månatliga genomsnittliga relativa fuktigheten är inte mer än 90%

▶ Jordbävningen får inte överstiga storleken 8

▶ XGN2-12-typen Box Type Fixed Metal stängd switchgear ska installeras på en plats fri från eld, explosion, allvarlig förorening, kemisk korrosion och våldsam vibration.

● Teknisk parameter

◆ Anti-felanordning

Funktionen för "fem förebyggande" är att förhindra att brytaren delas upp och stängs av misstag; Förhindra felaktigt felaktigt och felaktigt felaktigt switch; Förhindra att jordningsomkopplaren stängs när den laddas; Förhindra att jordningsomkopplaren slås på när den är stängd; Förhindra att man går in i det laddade intervallet av misstag.

Denna XGN2-12-typ Box Type Fixed Metal Stängd omkopplare antar det obligatoriska mekaniska låsläget, och låsanordningen består av huvudkomponenter som stöd, skiva, panel, låsplatta, handtag, anslutningsstång, etc. som har egenskaperna för tillförlitliga prestanda, fullständiga funktioner, enkel struktur och bekväm drift, och därmed uppnå "fem åtgärder" helt enkelt och effektivt.

▶ Kontrollomkopplaren (KW -switch) med röd och grön flopp används i brytare -schemat för att förhindra att brytaren delas upp och stängs av misstag

▶ Först efter att brytaren verkligen är trasig kan det lilla handtaget dras ut från "arbetande" -läget och vänds till "brytning och låsning" -läge; Öppning och stängning av isolerande switch; Förhindra att 7-belastning avkopplingsbrytare öppnas och stängs. Reversibiliteten för låsning och anti-låsning har dubbla anti-missioneringsfunktioner, det vill säga när det lilla handtaget är i "brytande låsning" -läge, endast de övre och nedre kopplingarna kan slås på och av, men brytaren kan inte slås på och av, och därmed undvika felaktigt brytare

▶ När brytaren och de övre och nedre kopplingarna är i det stängda tillståndet, och det lilla handtaget är i "arbetande" -läget, kan de främre och bakre skåpdörrarna inte öppnas, för att förhindra att de kommer in i liveintervallet av misstag

▶ När de övre och nedre kopplingarna inte öppnas, kan jordningsomkopplaren inte stängas, och det lilla handtaget kan inte vändas från "brytning och låsning" -läge till "underhåll" -läget, vilket kan förhindra att jordningsledningen hängs med elektricitet

▶ Om jordningsomkopplaren inte öppnas kan de övre och nedre kopplingarna inte stängas, vilket kan förhindra att jordningsledningen stänger de övre och nedre kopplingarna.

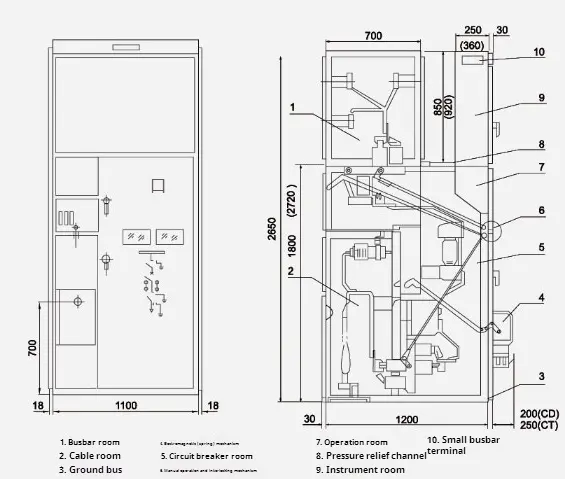

● XGN □ -12/07D-konturritning

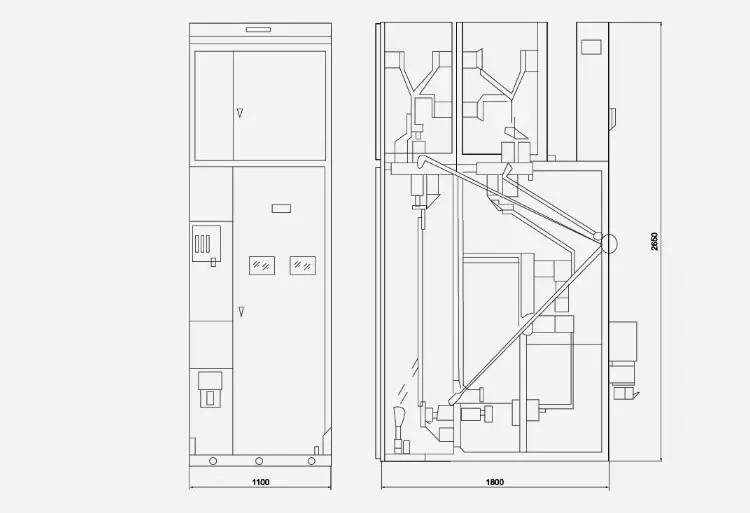

● XGN □ -12 (Outlet of Bypass Cable) Outline Ritning

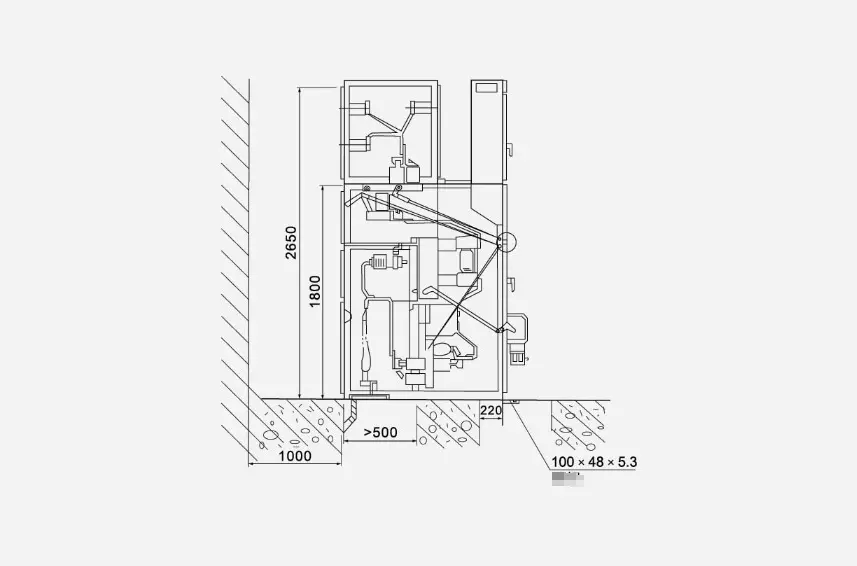

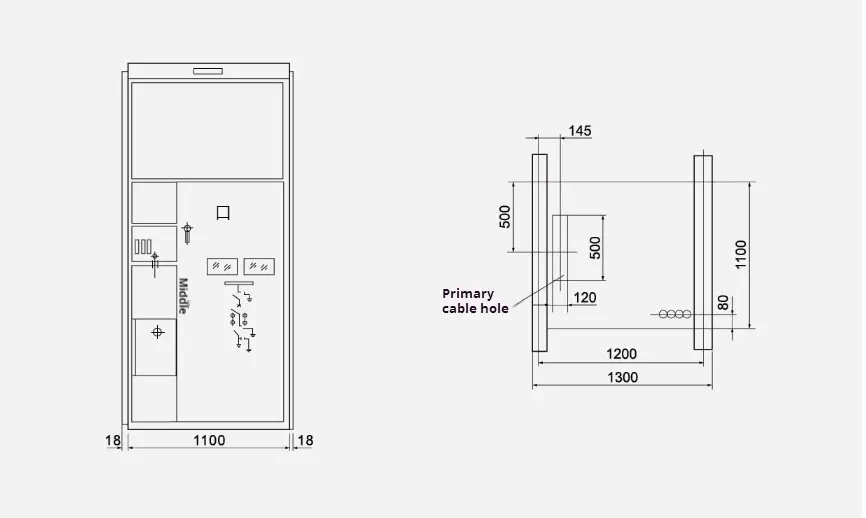

● Övergripande dimensioninstallationsteckning
