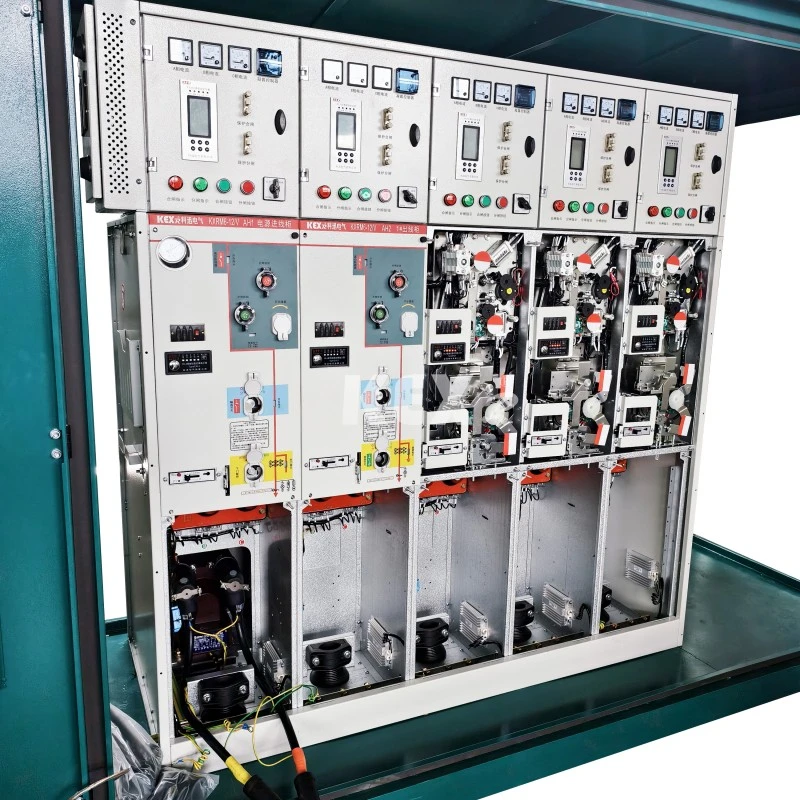

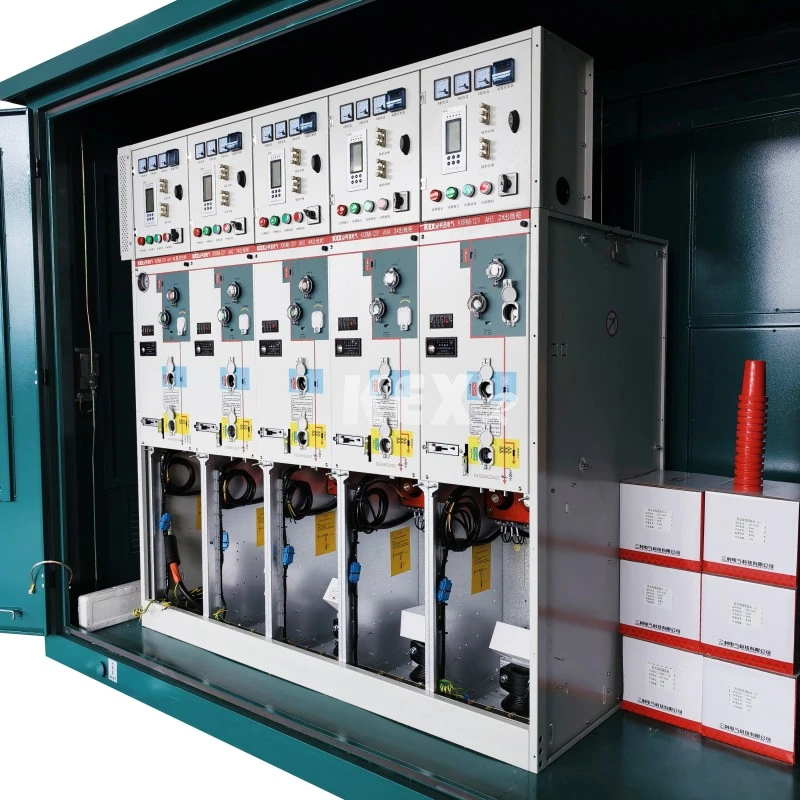

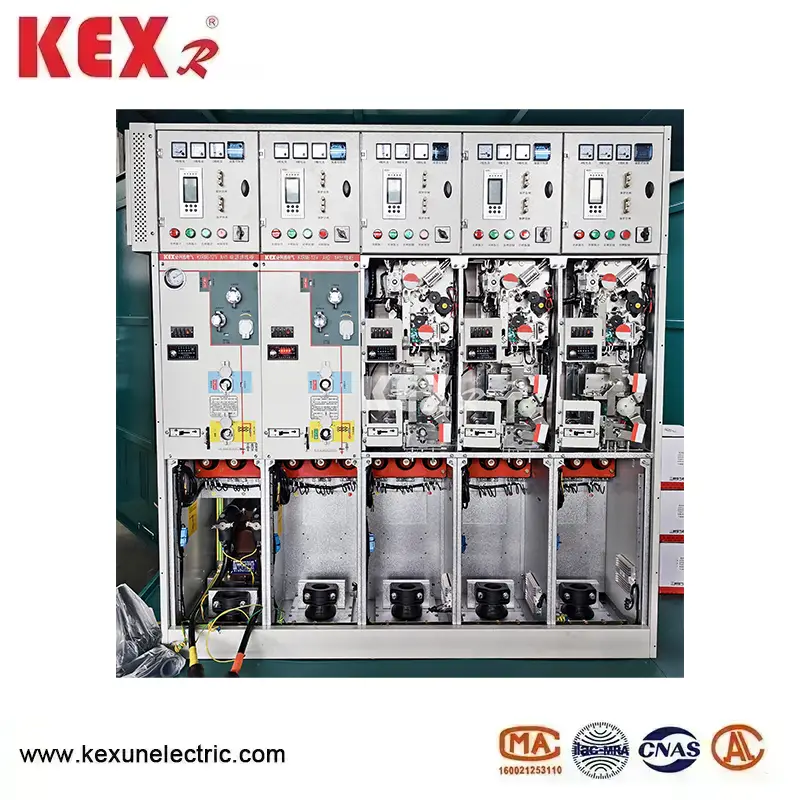

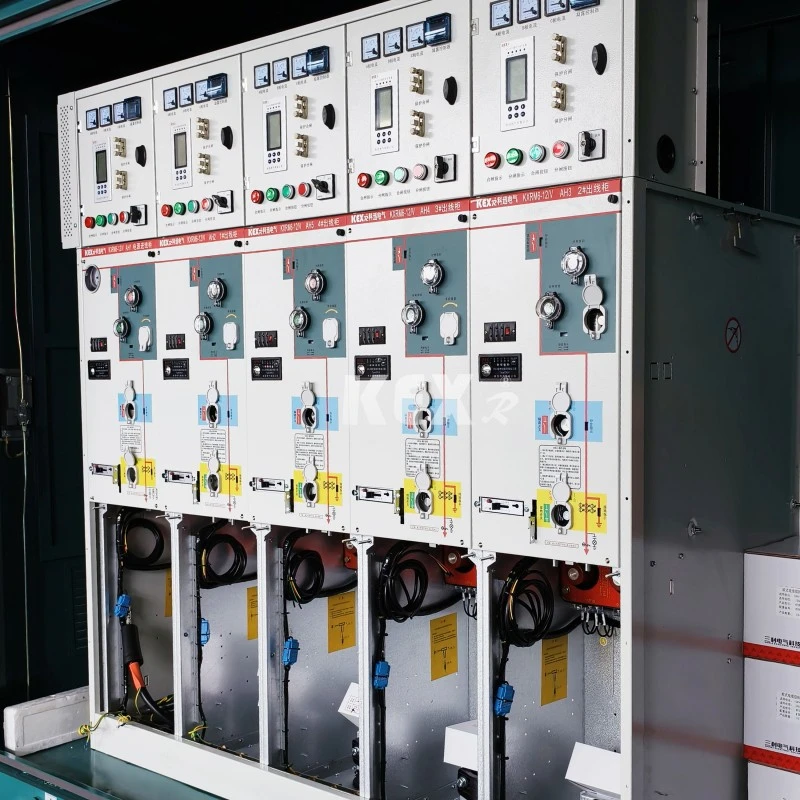

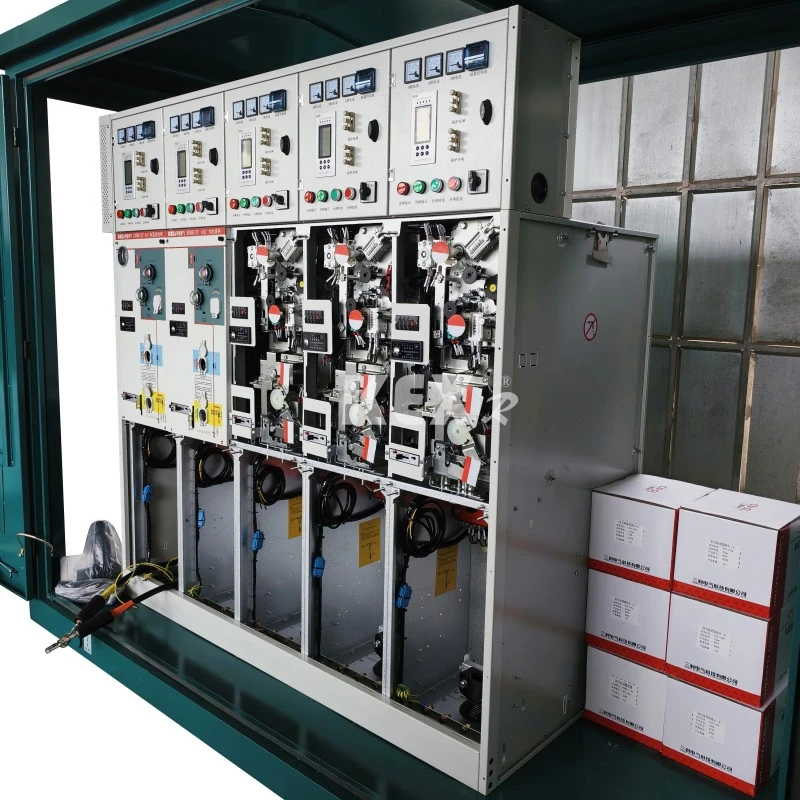

Kombinerat typ GIS-skåp

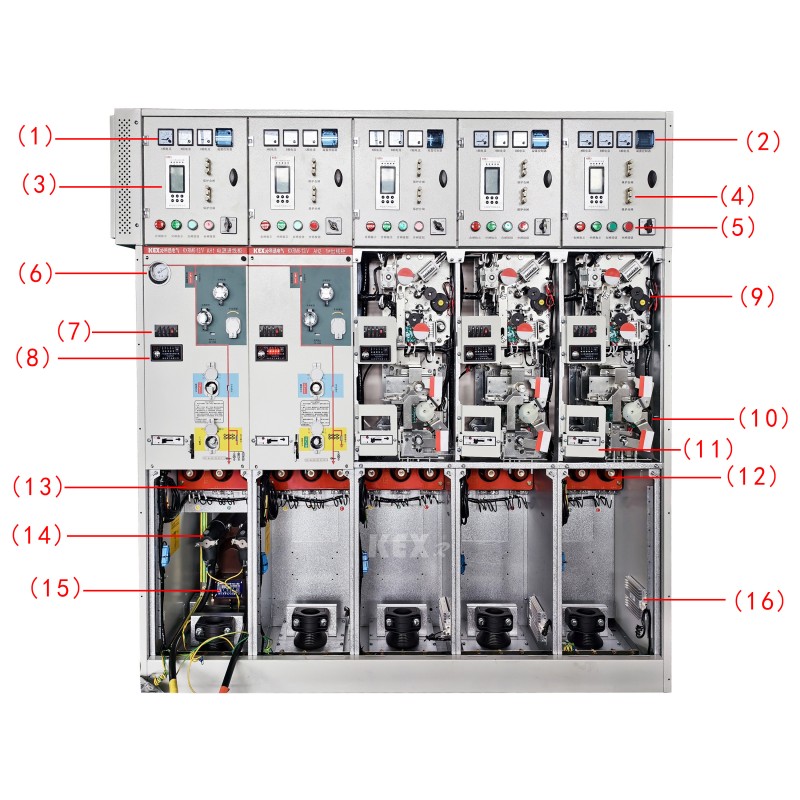

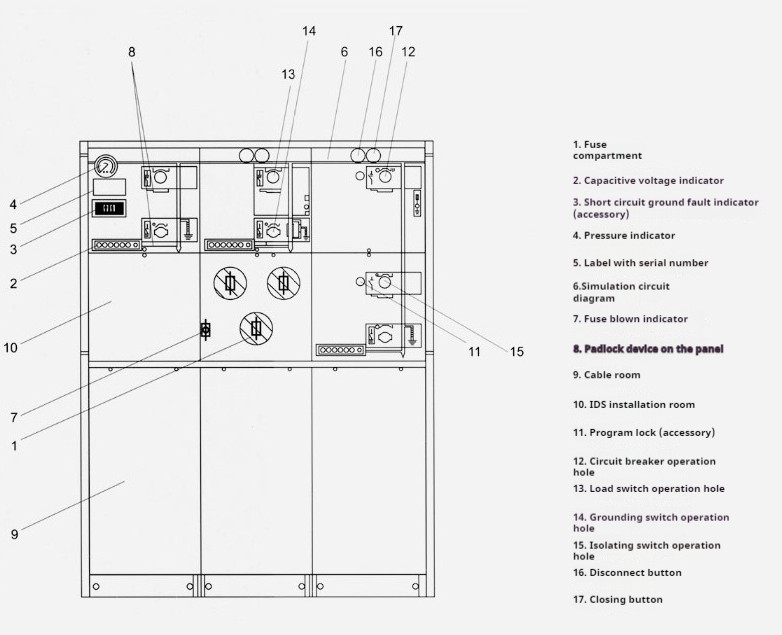

●Komponenter

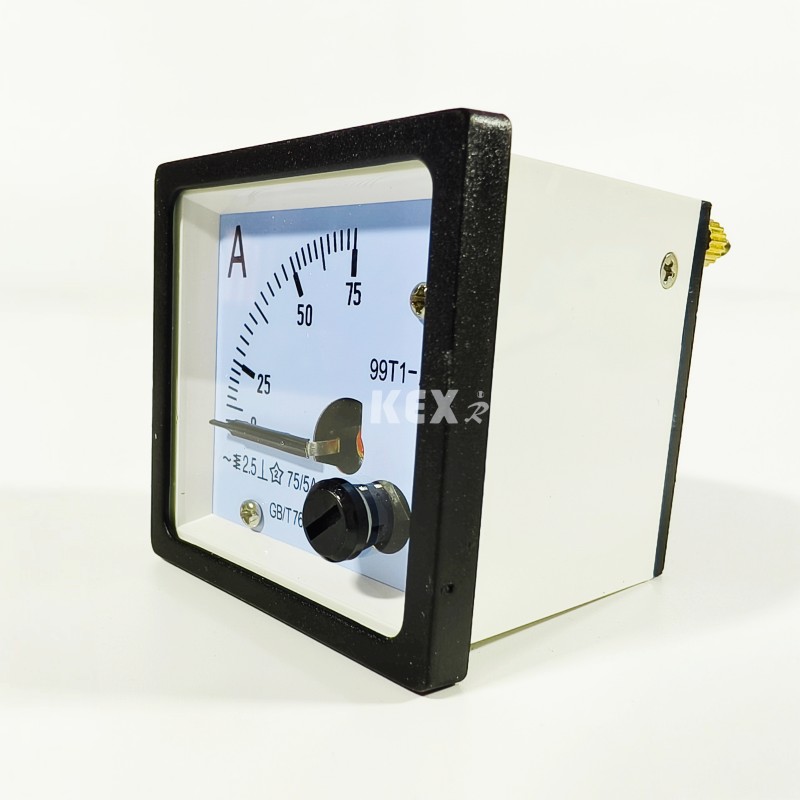

1.Amperemeter

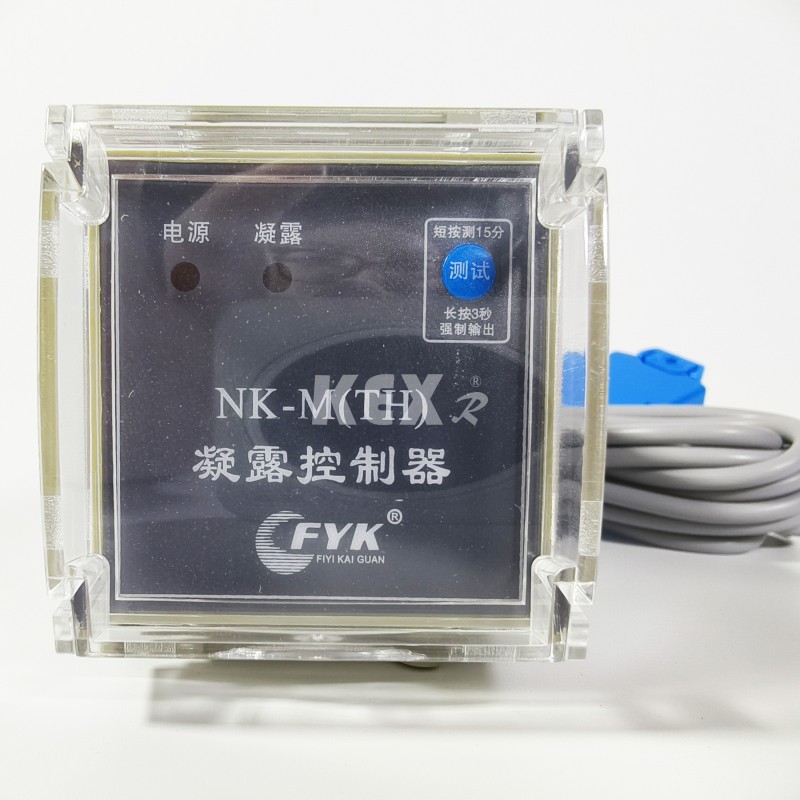

2.Kondenseringsregulator

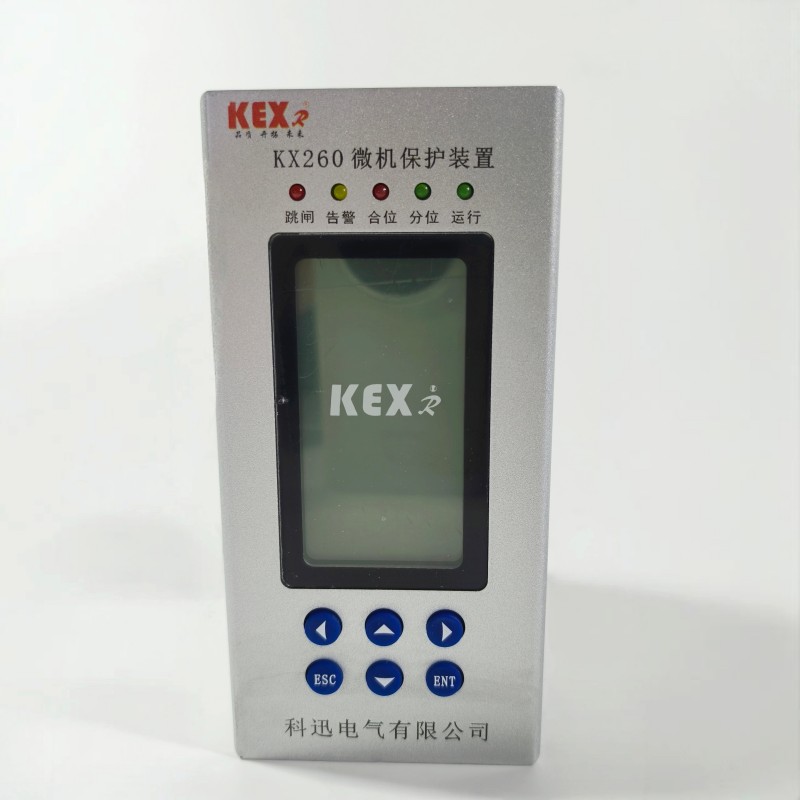

3. Mikrodatorskyddsanordning

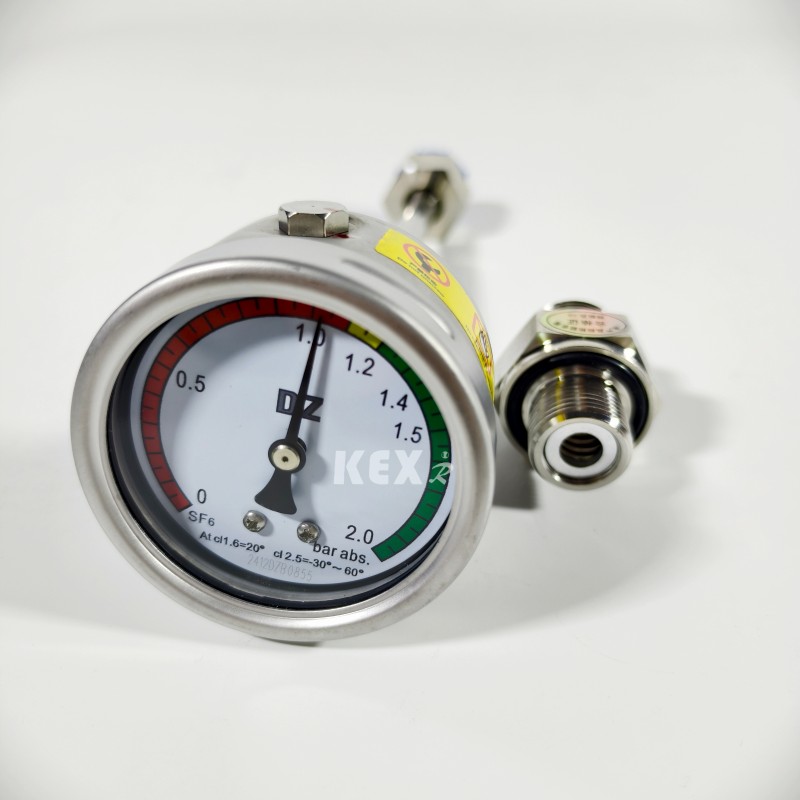

6 .Barometer

7.Laddad display

 8.. Felindikator

9. Elektrisk manövermekanism

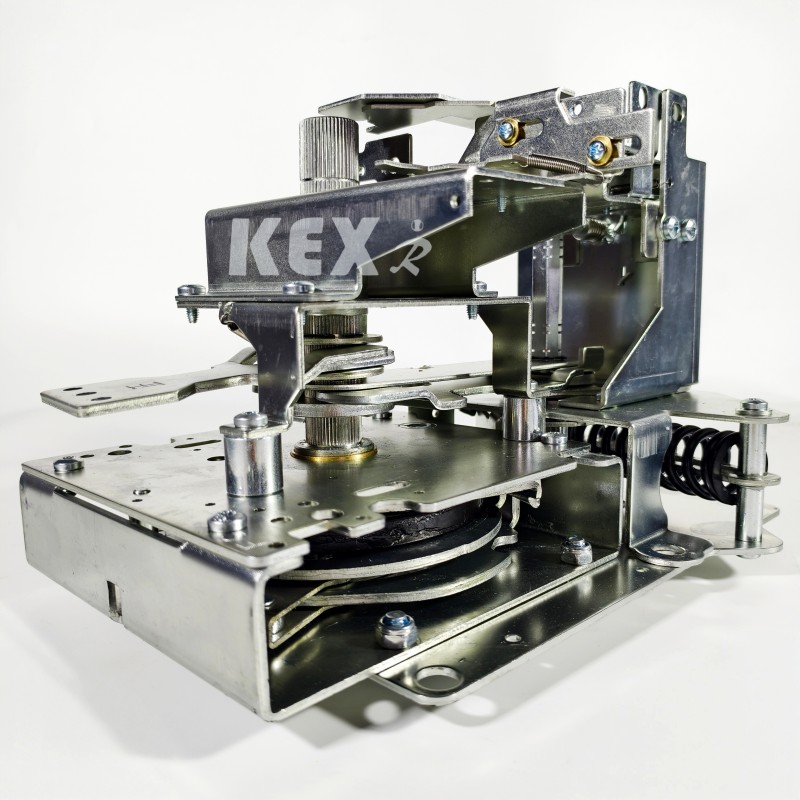

10. Manuell manövermekanism

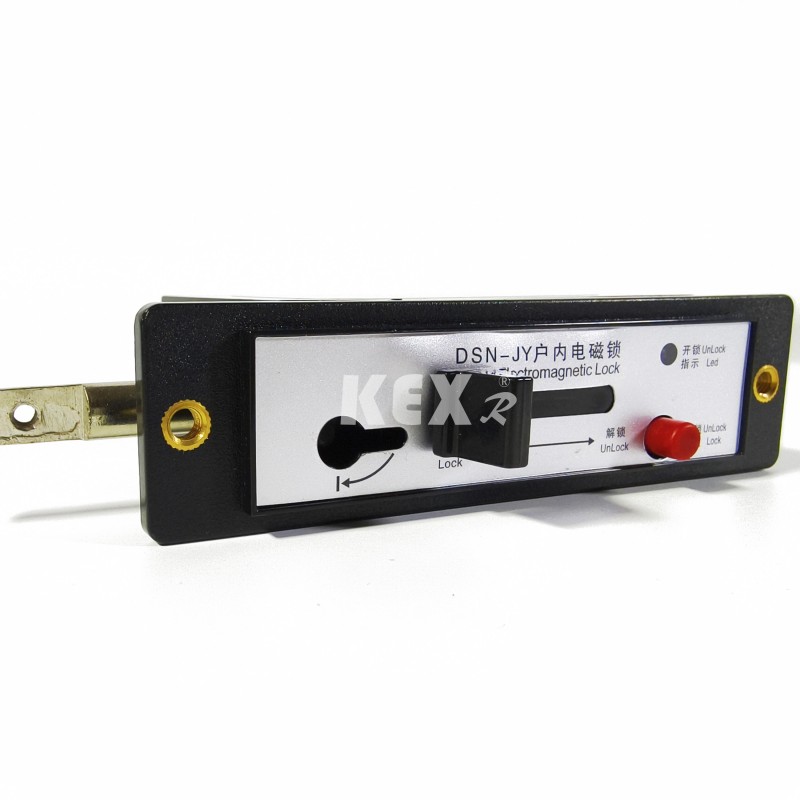

11. Elektromagnetiskt lås

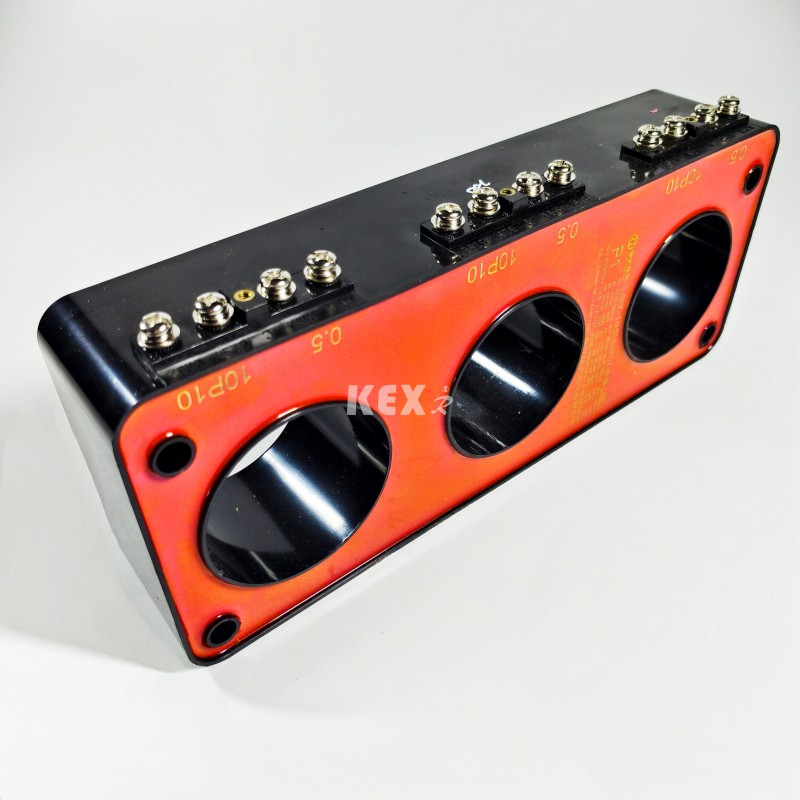

12~13 . Strömtransformator

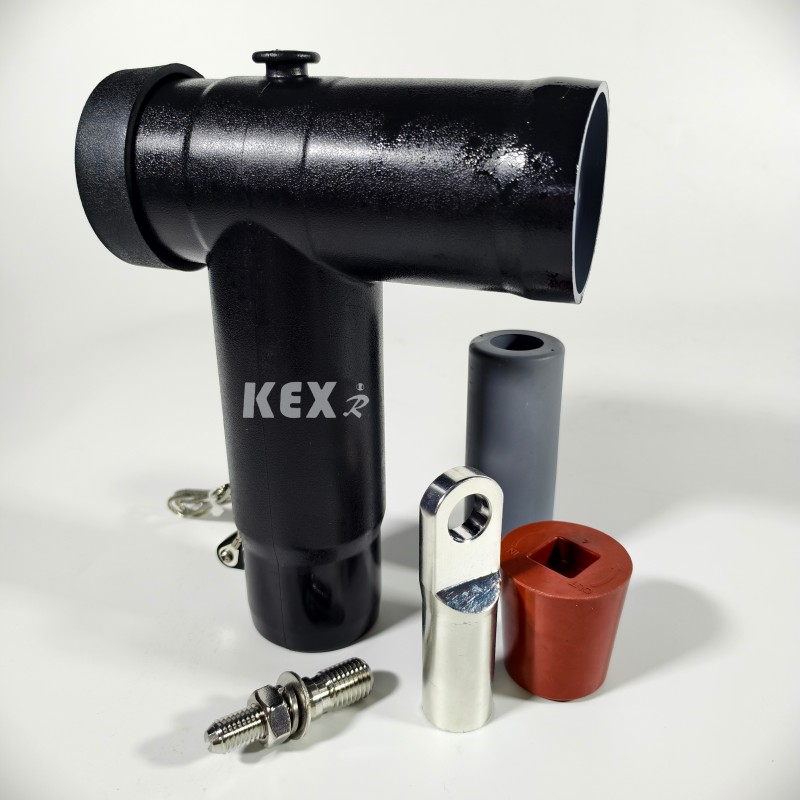

14. Kabelkontakt

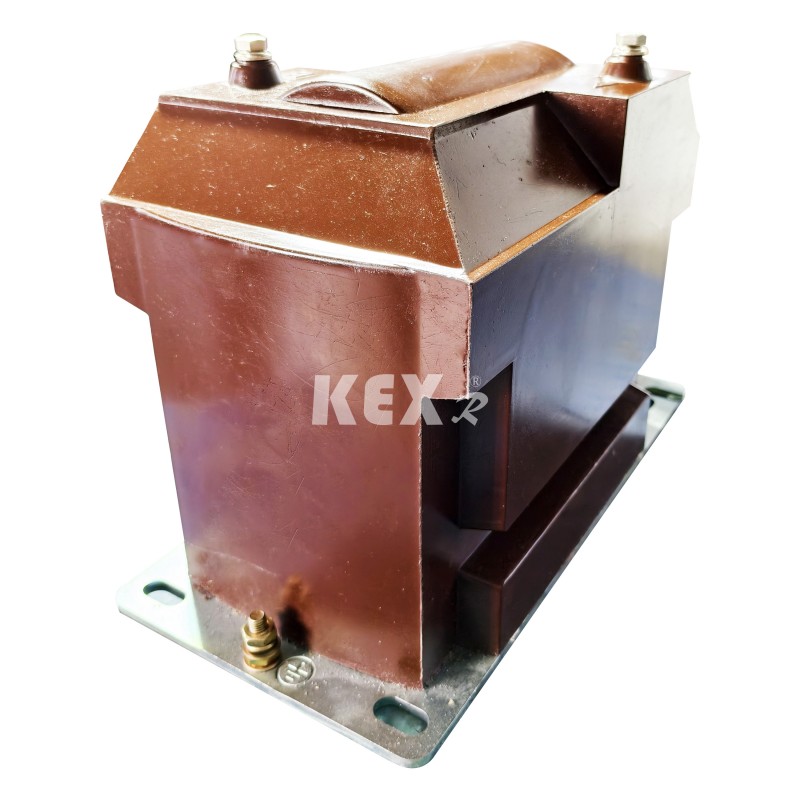

15. Spänningstransformator

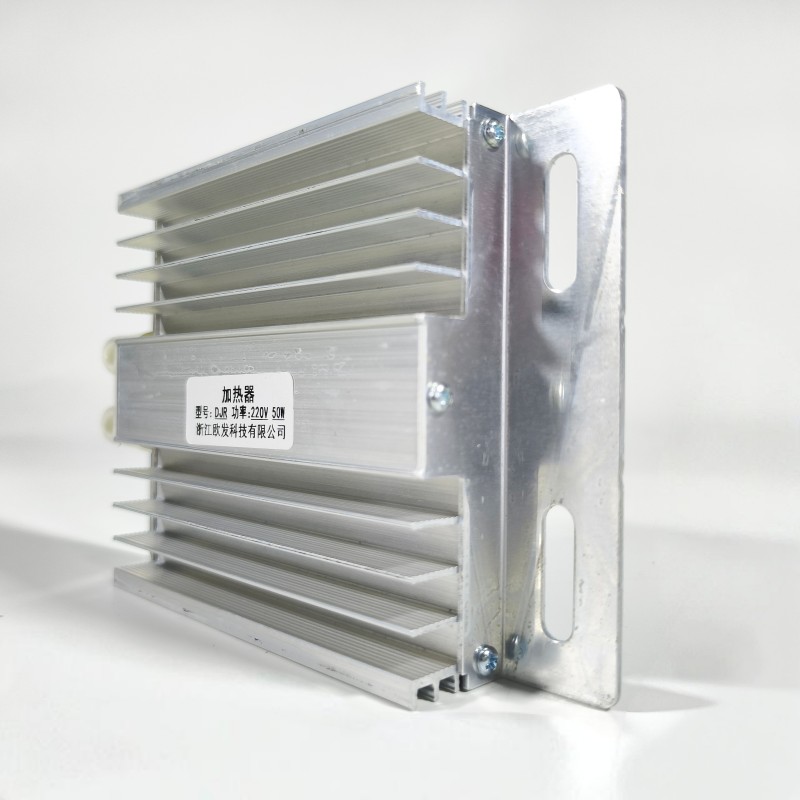

16. Värmeplatta av aluminiumlegering

● Använda villkor

KXRM6-12 kombinerat typ GIS-skåp är lämpligt för höga och låga temperaturer (+40℃~-40℃), luftfuktighet, damm, saltföroreningar, gruvor, hög höjd (1000m) och andra miljöer. Kortvarig nedsänkning i vatten inom 24 timmar påverkar inte användningen. Obs: Om höjden är högre, ange den specifika höjden.

● Standarder

KXRM6-12 kombinerat typ GIS-skåp uppfyller standarderna nedan

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694  etc...

GB3804, GB3906, GB11022  osv...

● Huvudsakliga fördelar

◆ SF6-gas i KXRM 6-12 Combined Type GIS-skåp används som ljusbågssläcknings- och isoleringsmedium.

◆ Växelskåpet är helt tätt och isolerat; Samlingsskenor, brytare och spänningsförande delar är helt inneslutna i rostfritt stålskal.

◆ Kaviteten är fylld med 1,4 bar SF6-gas, och skyddsnivån når IP67: hela brytarenheten är helt opåverkad av yttre miljöförhållanden, vilket kan säkerställa normal drift av strömbrytaren även i extrema fall som kortvarig vattennedsänkning, och produkten är underhållsfri.

◆ Växelskåpet har en perfekt "fem-förebyggande" förreglingsanordning, som helt eliminerar funktionsfel hos personal och utrustning som kan orsakas av mänsklig missbruk.

 ◆ Alla kopplingsskåp har tillförlitliga säkra tryckavlastningskanaler, som kan garantera förarens personliga säkerhet även i extrema fall.

 ◆ Skåpet delas in i en fast enhetskombination och en expanderbar enhetskombination.

◆ Skåpet går vanligtvis in och ut från framsidan, och det kan även förlängas eller förlängas från sidan beroende på olika monteringspositioner.

◆ Storleken på skåpet är bekväm att installera, och det kan vara lämpligt för platser med trångt utrymme och dåliga miljöförhållanden.

◆ Skåpet kan utrustas med el-, fjärrkontroll- och övervakningsenheter enligt användarnas olika behov.

● Tabell med främst tekniska parametrar

NOTERA¹:Beroer på säkringens märkström

NOTERA²:Beroende på högspänningssäkringen

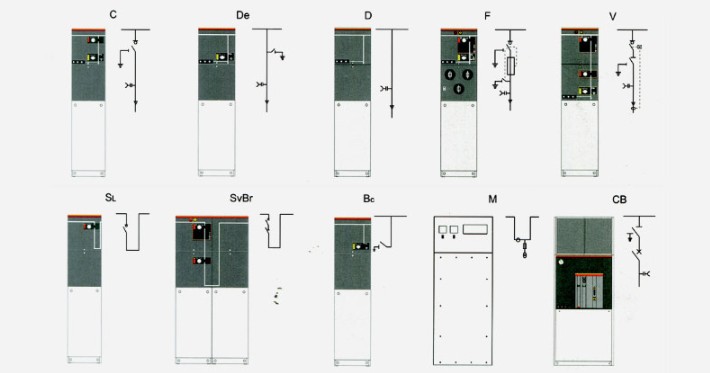

● Varje modul av GIS-skåp av kombinerad typ har följande konfiguration

▶D-skåpskonfiguration Se "Kabelanslutningsmodul utan jordkniv" för standardkonfiguration och egenskaper.

▶Konfiguration av C-skåp Se "Load Switch Module" för standardkonfiguration och egenskaper.

▶F skåpkonfiguration Se "Vacuum Switch Module" för standardkonfiguration och egenskaper.

 Standardkombinationen KX-RM6 Combined Type GIS-kabinett kan också tillhandahålla följande konfigurationer

▶Kapacitiv spänningsindikator för inkommande bussning

▶Varje luftkammare är utrustad med en tryckmätare för övervakning av SF6-densitet.

▶Lyftögla

▶Manöverhandtag

Exempel:

□ Belastningsbrytare Modul C

○ Standardkonfiguration och -funktioner

▶630a samlingsskena

▶Belastnings-/jordströmställare med tre stationer

▶Enfjädermanövermekanism med tre stationer med två oberoende lastbrytare och jordningsbrytare manöveraxlar.

▶Positionsindikering av lastbrytare och jordningsbrytare

▶Horisontell utgående bussning framtill, 630A 400-serien bultbussning.

▶Kapacitiv spänningsindikator för indikering av bussningens elektrifiering

▶För alla omkopplarfunktioner är det bekvämt att installera ett hänglås på panelen.

▶ SF6 gastrycksmätare (endast en i varje SF6 gaslåda)

▶Jordningsskena

▶ Förregling mellan jordningsbrytare och frontpanel på kabelrummet

○ Valfria konfigurationer och funktioner

▶Reserverad bussförlängning

▶Extern buss

▶Belastningsbrytare elektrisk manövermekanism DC24V/48V/110V/220V; AC 110V/220V;

▶Kortslutning och jordfelsindikator Mätringströmtransformator och amperemeter

▶Mätringströmtransformator och wattimmätare

▶Blixavledare eller dubbelt kabelhuvud kan monteras på kabelinloppshylsan.

▶Nyckelspärr Inkommande ledning spänningsförande jordlåsning (låsande jordningsbrytare när genomföringen är strömförande) AC/DC 110 V/220 V. hjälpkontakt

▶Lastströmbrytarläge 2NO+2NC, jordningsbrytarläge 2NO+2NC, tryckmätare 1NO med signal, och ljusbågssläckare 1NO med signalkontakt.

▶Den sekundära enheten kan installeras i

▶Sekundär ledningskammare överst i kopplingsskåpet, lågspänningsdosa överst i kopplingsskåpet.

□ Belastningsbrytare och säkring kombinerad Modul F

○ Standardkonfiguration och -funktioner

▶630a samlingsskena

▶Belastningsbrytare med tre stationer, den första änden av säkringen är mekaniskt sammankopplad med jordningsbrytaren i slutet av säkringen.

▶Fjädermanövermekanism med tre stationer, med två oberoende lastbrytare och jordningsbrytare manöveraxlar.

▶Positionsindikering av lastbrytare och jordningsbrytare

▶Säkringsrör

▶Säkringen är placerad horisontellt.

▶Indikering av säkringsutlösning Horisontell utgående bussning framtill, 200-seriens insticksbussning på 200A.

▶Kapacitiv spänningsindikator för indikering av bussningens elektrifiering

▶För alla omkopplarfunktioner är det bekvämt att installera ett hänglås på panelen.

▶ SF6 gastrycksmätare (endast en i varje SF6 gaslåda)

▶Jordningsskena

▶Säkringsparametrarna för transformatorskydd är 12KV, max 125A, 24KV och max 63A.

▶ Förregling mellan jordningsbrytare och frontpanel på kabelrummet.

○ Valfria konfigurationer och funktioner

▶Reserverad skenförlängning

▶Extern bussmotor för lastbrytardrift 24V/48V DC 110V/220V DC/AC.

▶Parallell utlösningsspole 24V/48V DC 110V/220V DC/AC.

▶Parallell stängningsspole 24V/48V DC 110V/220V DC/AC.

▶Mätringströmtransformator och amperemeter Mätringströmtransformator och wattimmätare

▶Inkommande ledning spänningsförande jordlåsning (låsande jordningsbrytare när genomföringen är strömförande) AC/DC 110 V/220 V. hjälpkontakt

▶Belastningsstängningsläge 2NO+2NC, jordningsbrytarläge 2NO+2NC, säkring utlöst 1NO, tryckmätare 1NO med signal, och ljusbågssläckare 1NO med signalkontakt.

▶Den sekundära enheten kan installeras i den sekundära ledningskammaren överst på kopplingsskåpet och lågspänningsdosan överst i kopplingsskåpet.

□ Mätarmodul M

○ Standardkonfiguration och -funktioner

▶12KV mätskåp

▶2 strömtransformatorer

▶2 spänningstransformatorer

▶6 st 400-seriens bussningar används för att ansluta den flexibla förlängda externa bussen av GSFR6-12, med det övre inloppet och det nedre utloppet.

▶Flambrytare för att skydda PT

▶Lågtryckskomponent 1 voltmeter med omkopplare, 1 amperemeter med omkopplare, bredd x höjd x djup =696×1806×820mm.

○ Valfria konfigurationer och funktioner

▶3 strömtransformatorer

▶3 spänningstransformatorer blixtavledare

▶Kapacitiv spänningsindikator för att indikera att ställverket är laddat

▶Lågtryckskomponent  ：1 effektmätare, 1 reaktiv effektmätare.

□ VCB-modul CB

○Standard&Valfri konfiguration och funktioner

▶Åskledare är monterad vid ingångskabeln till 1250a/630a samlingsskena.

▶Vakuumbrytare för ledningsskydd på 1250a/630a

▶Strömtransformator

▶Vakuumbrytare VD4X0 elektriskt manövrerad 10VDC

▶Spänningstransformator

▶Elektrisk drift av UXO, en övre tre-stations isolerings-/jordbrytare för vakuumbrytaren. ▶Skydds- och styrenhet REF542plus (med skydds-CT)

▶Shuntutlösningsspole 110V/220V DC

▶Stängspole 110V/220VDC

▶400-seriens bultbussning av utloppsbussning 1250A/630A horisontellt framtill.

▶Reserverad bussförlängning av kapacitiv spänningsindikator 1250A/630A för indikering av spänningsförande bussning

▶SF6 gastrycksmätare (endast en i varje SF6 gaslåda) Bredd x höjd x djup = 696× 1806× 781 mm. ▶På-av-sekvens: O-0,3s-CO-180s-CO.

▶Gastrycksensor

□ Valfria tillbehör

1. Hjälpkontakt Alla lastbrytare och strömbrytare kan utrustas med 2NO+2NC som indikerar brytarläge. En parallell utlösningsspole (AC eller DC) kan installeras på transformatorbrytaren och strömbrytaren, och lågspänningskontrollkomponenten är placerad bakom frontpanelen.

2. Spänningsindikering Kapacitiv spänningsindikator visar om bussningen är laddad eller inte, och uttaget på den kan användas för kärnfas.

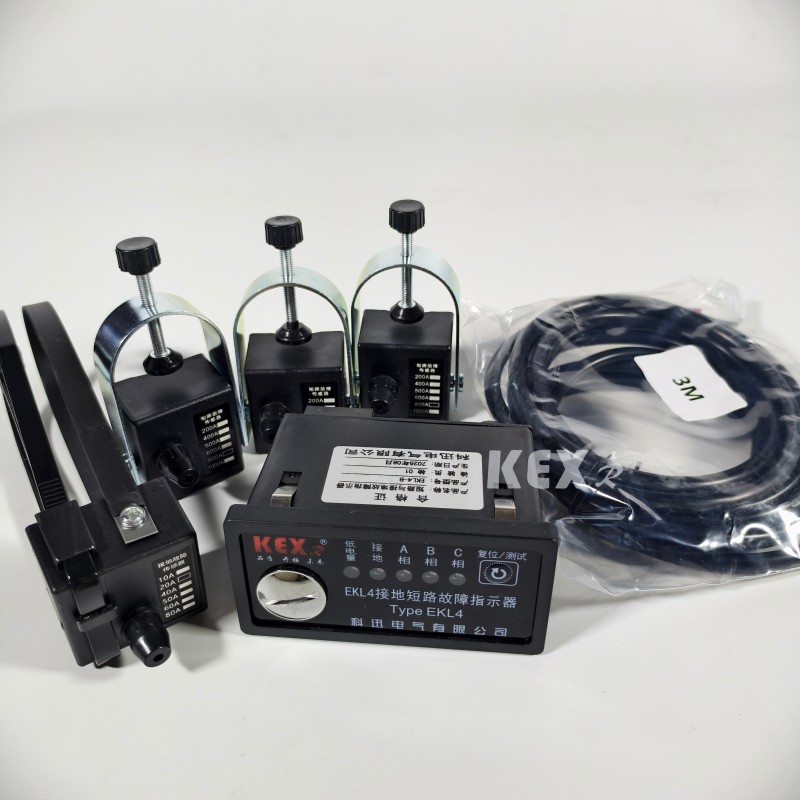

3. Kortslutnings- och jordfelsindikator För att underlätta lokalisering av fel kan kabelbrytarmodulen utrustas med kortslutnings- och jordfelsindikatorer för enkel feldetektering.

4. Elektrisk drift Det är ett standardschema för manuell manövrering av kabelbrytarenhet och transformatorenhet. Du kan också välja att installera en elektrisk manövermekanism. Kabelbrytare, vakuumbrytare och jordningsbrytare drivs alla av mekanismer som finns bakom frontpanelen. Alla strömbrytare och brytare kan manövreras med manöverhandtag (standardkonfiguration), eller kan utrustas med motormanövermekanism (tillbehör). Jordströmställaren kan dock endast manövreras manuellt, och en mekanism med möjlighet att stänga felströmmen är konfigurerad. Den elektriska manövermekanismen kan enkelt realiseras stegvis.

5. Kabelanslutning Standardbussningar i enlighet med DIN47636 är installerade. Alla genomföringar har samma höjd från marken och skyddas av kabelrumsskyddsplåt. Vissa täckplåtar kan låsas ihop med jordningsbrytaren, och speciella dubbla kabelrumstäckplåtar kan också användas för dubbla kabelinkommande ledningar.

6. Trycksindikator Vanligtvis utrustad med en tryckindikator, som bildas av en tryckmätare. Dessutom kan elektriska kontakter tillhandahållas för att indikera tryckminskningen.

7. Nyckellås Nyckellås för strömbrytare, lastbrytare och jordningsbrytare kan installeras. Den kan utrustas med låsförreglande halvskydd, som är lämplig för effektbrytare, lastbrytare och jordningsbrytare.

8. Bågsbrytare Alla ringnätverksenheter kan utrustas med ljusbågsavledare. När ljusbågsbildning uppstår inuti kommer ljusbågsavledaren automatiskt att stänga på den inkommande bussningen, inklusive D-, DE- och V-moduler, och alla kabelmoduler kan utrustas med en ljusbågsavledare. De måste beställa med enheten och kan inte ändra den. Bågsläckarens verkan kan indikeras med denna metod, och de elektriska kontakterna i SF6-skåpet är anslutna till terminalen bakom frontpanelen.

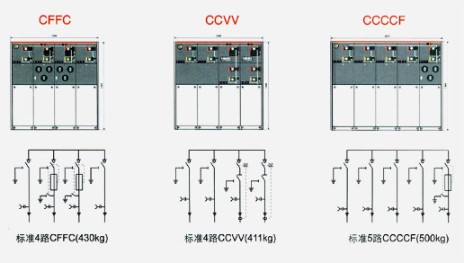

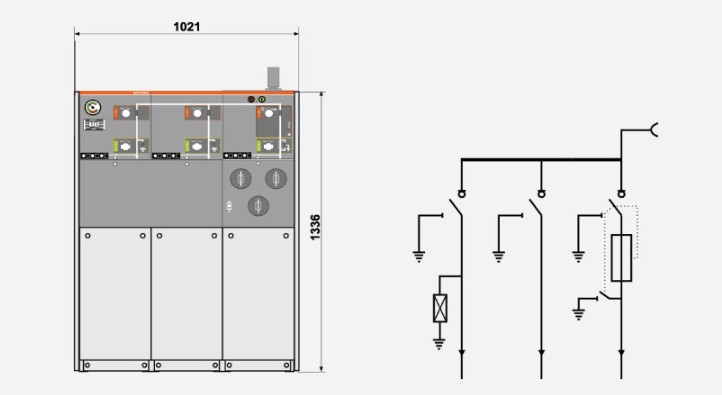

● Exempel på schema

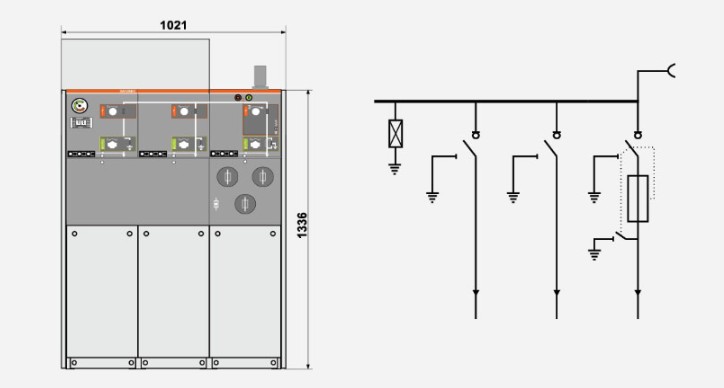

◆ Schema 1 SA+CCF+

 Montera blixtavledaren på bussen och lämna den för expansion.

 Obs: Antalet omkopplarenheter ska inte vara mindre än 3.

◆ Schema 2 CCF+

Installera blixtavledaren i den inkommande ledningen och reservera expansion.

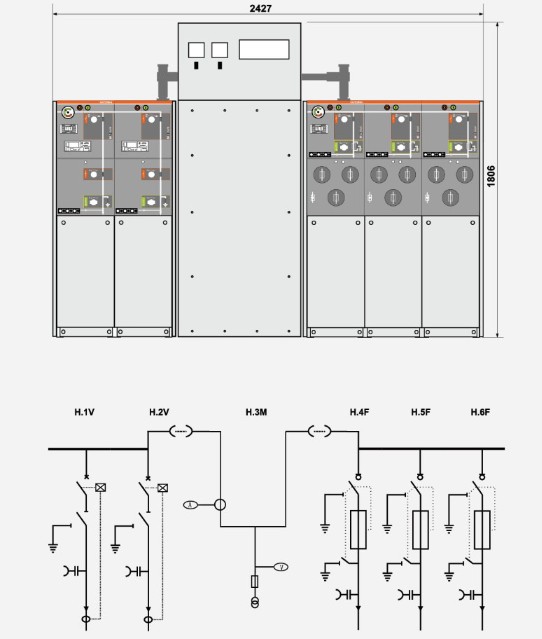

◆ Schema 3  W+M+FFF

HV-sidaberäkning

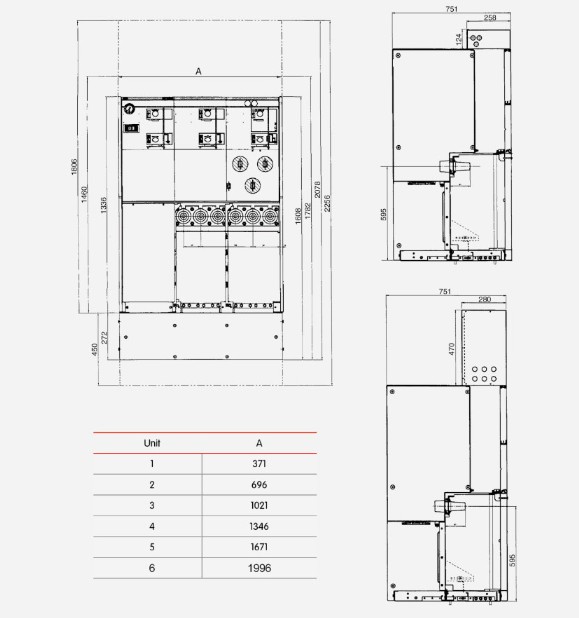

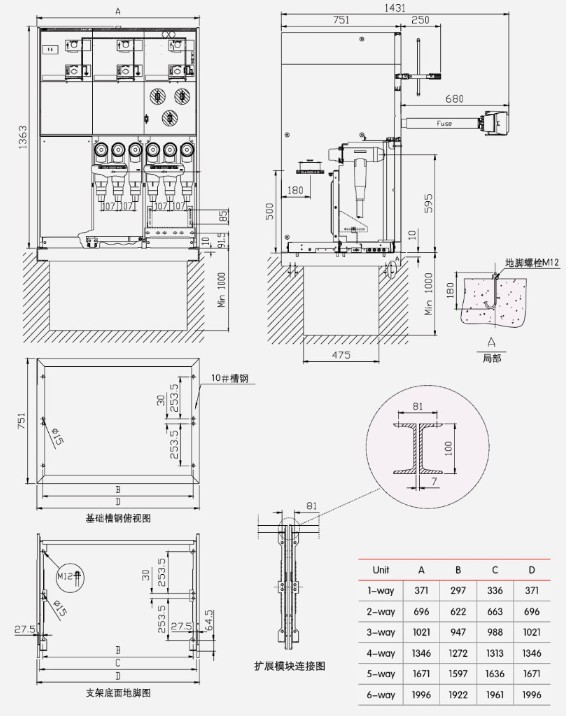

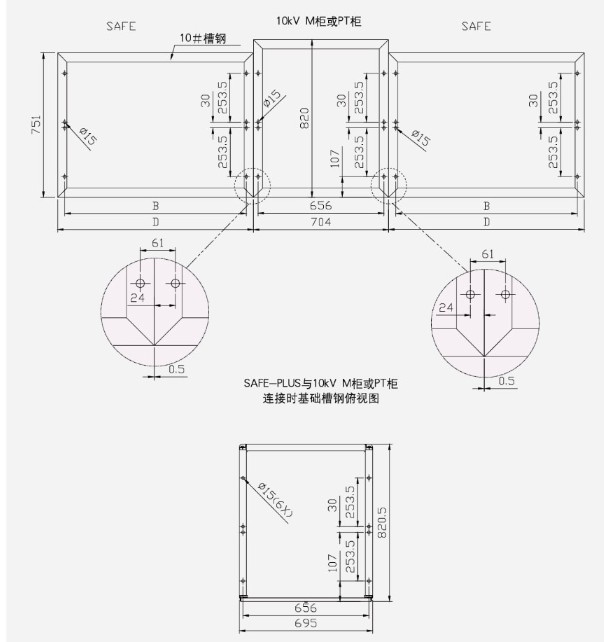

● Struktur och måtttabeller för KXRM6-12 kombinerad typ GIS-skåp
