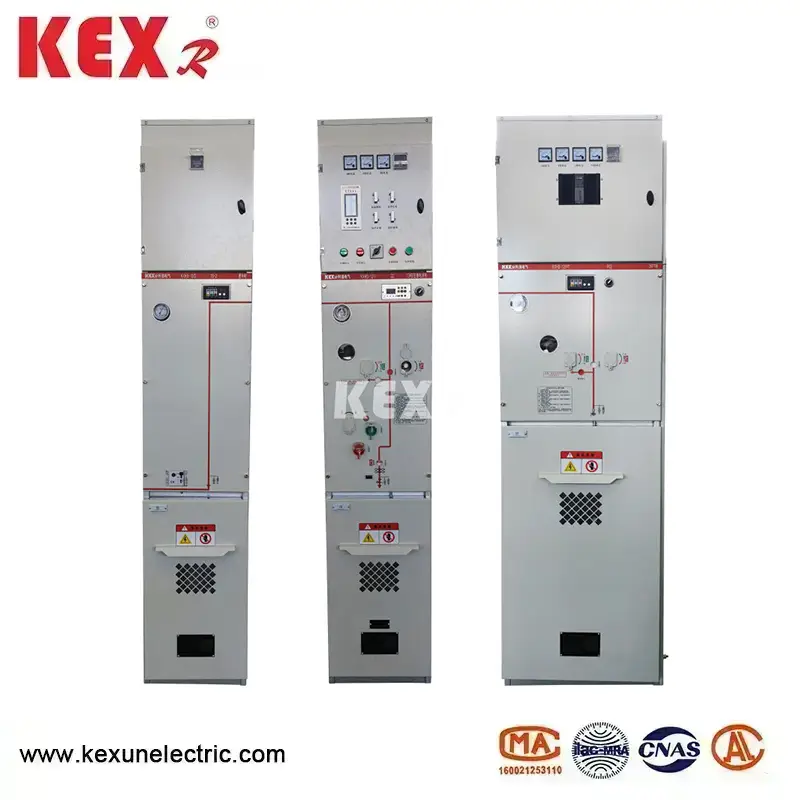

Miljövänlig gasisolera ställverkskåp
Det miljövänliga gasisolerande ställverksskåpet producerat av den kinesiska fabriken Kexun Electric Co., Ltd har egenskaperna för enkel struktur, flexibel drift, tillförlitlig förregling och bekväm installation, och är särskilt lämplig för kraftdistribution i urbana bostadsområden, små sekundära transformatorstationer, växlingsstationer, kabelförgreningsboxar, transformatorstationer av boxtyp, industri- och gruvdrift, vindkraftsanläggningar, sjukhus, gallerior, sjukhus, gallerior, sjukhus, kraftstationer, sjukhus, tunnelbanor, sjukhus. järnvägar, tunnlar och andra platser.
Modell: KXHB-12
Märke: KEXR
Modell: KXHB-12
Märke: KEXR

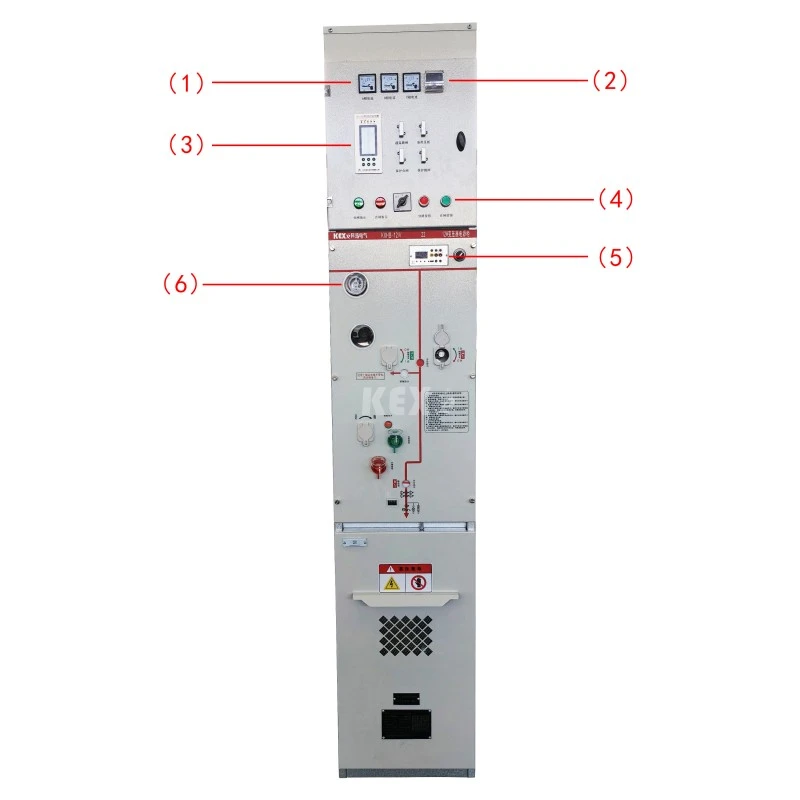

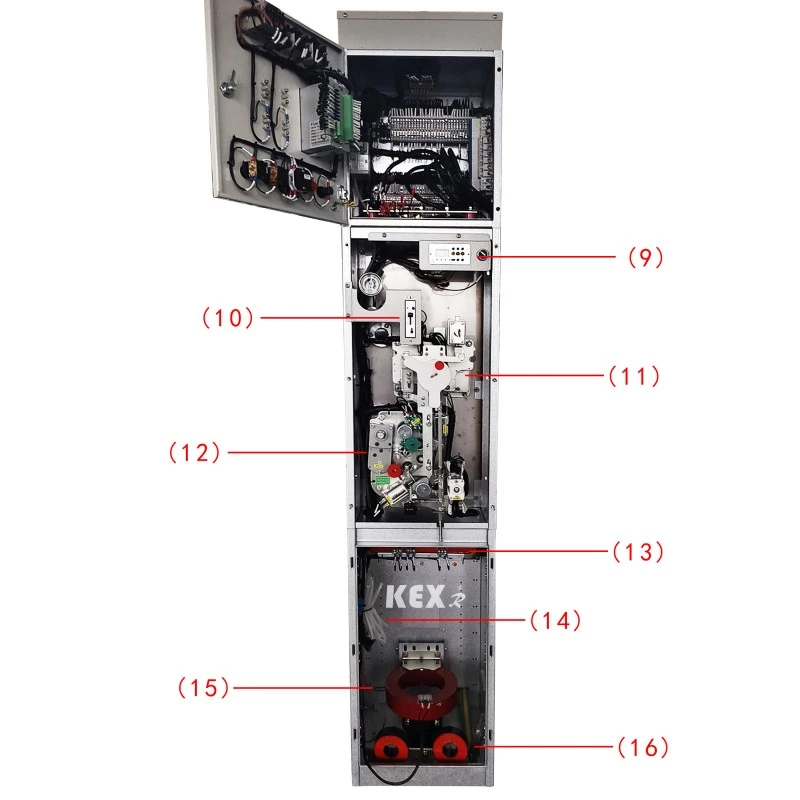

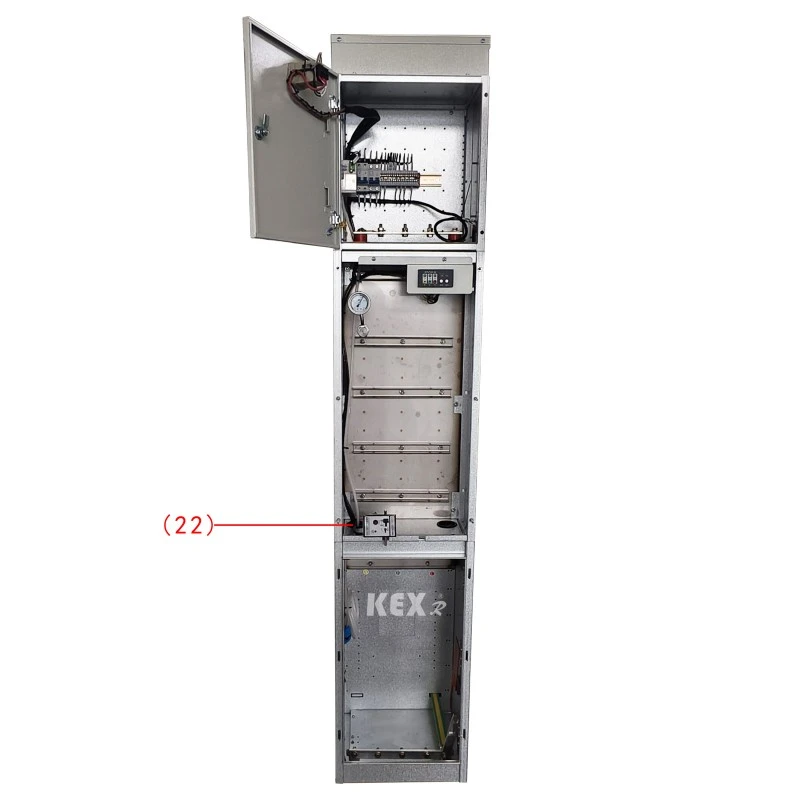

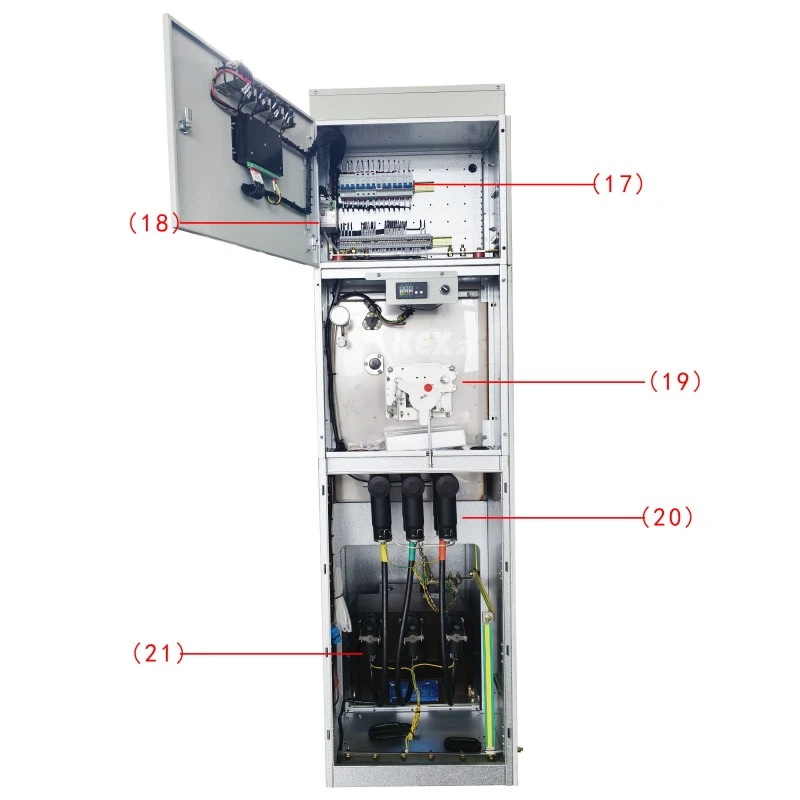

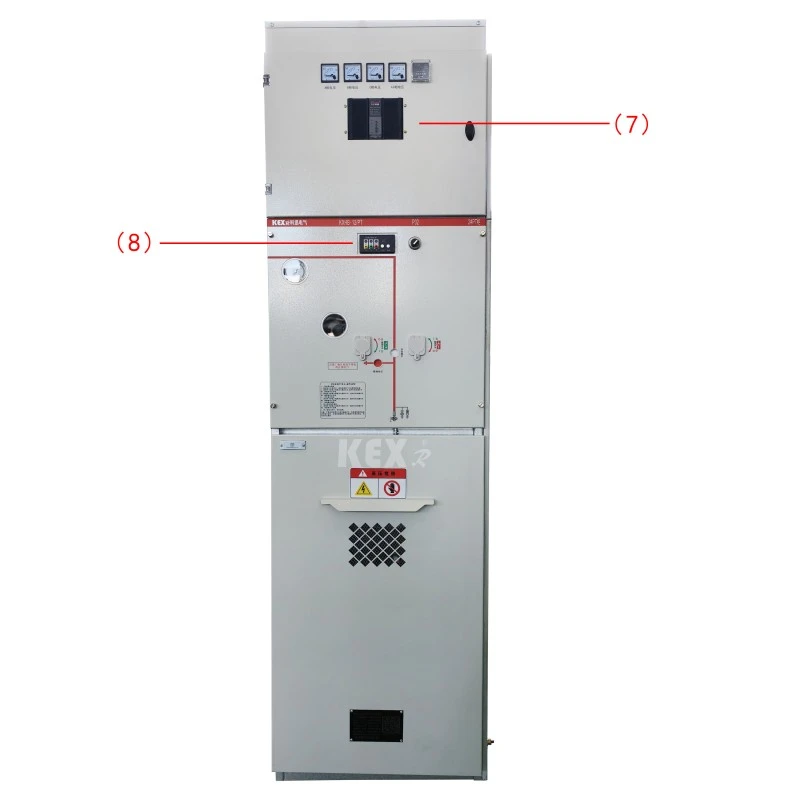

●Komponenter

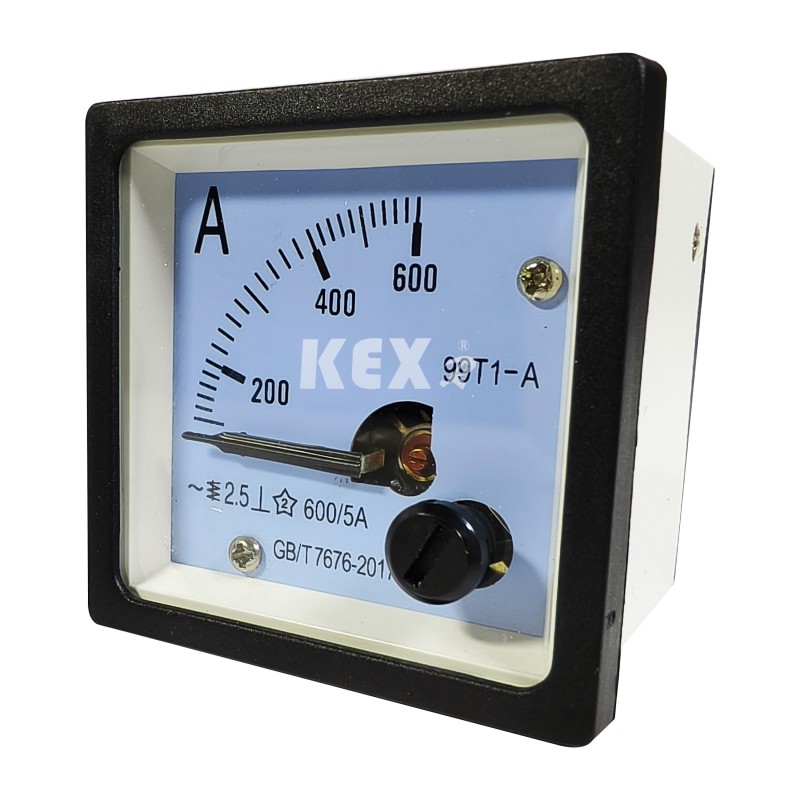

1.Amperemeter

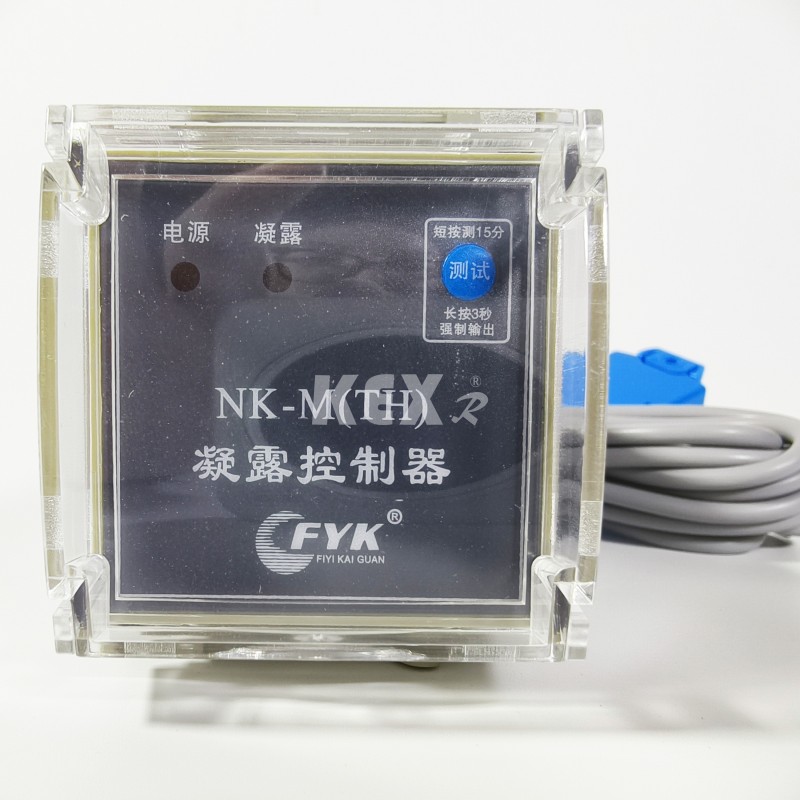

2.Kondenseringsregulator

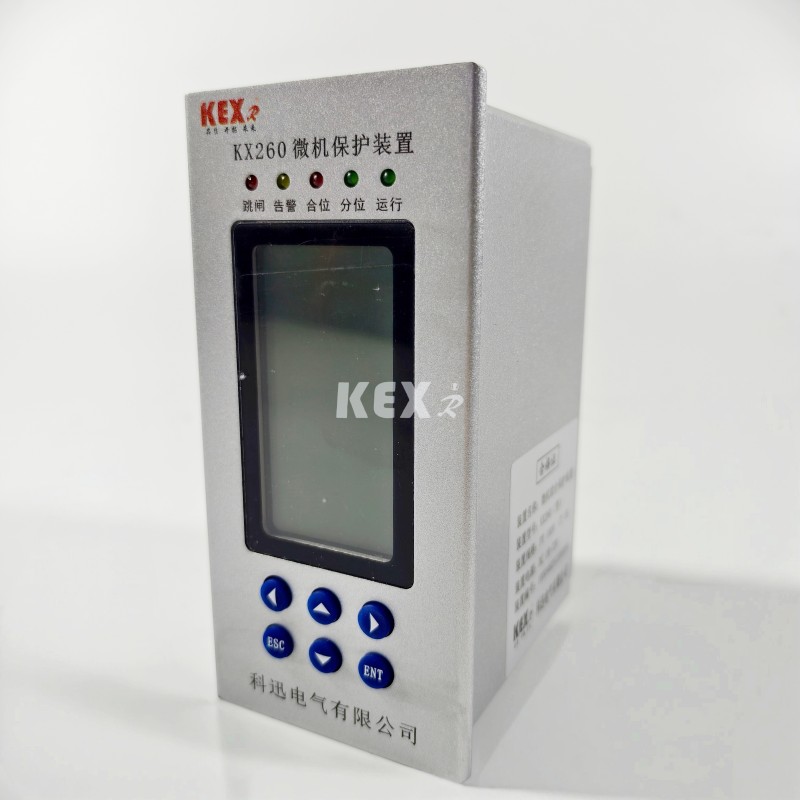

3. Mikrodatorskyddsanordning

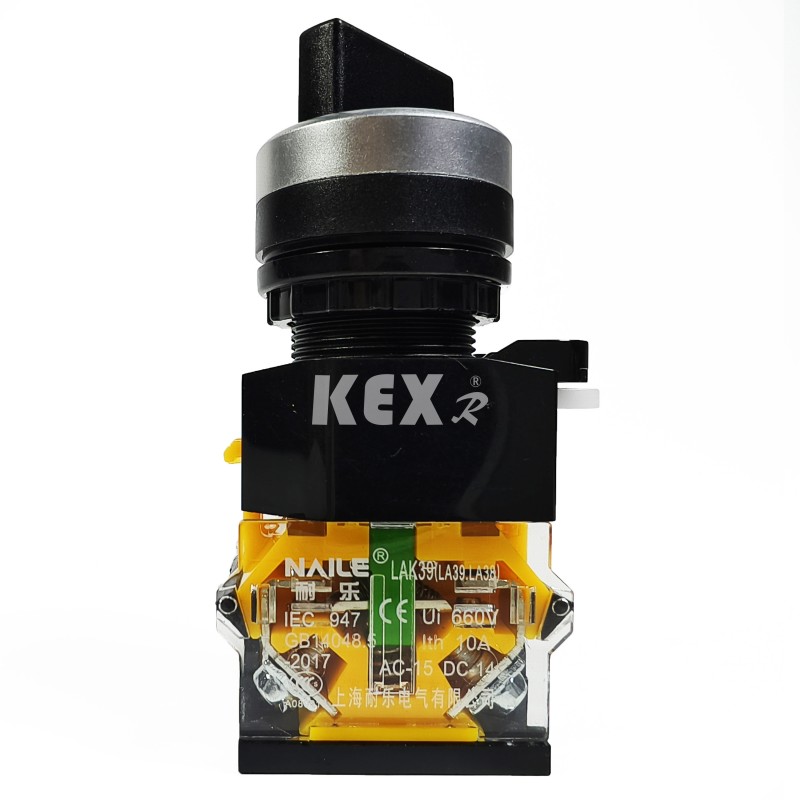

4. Knapp

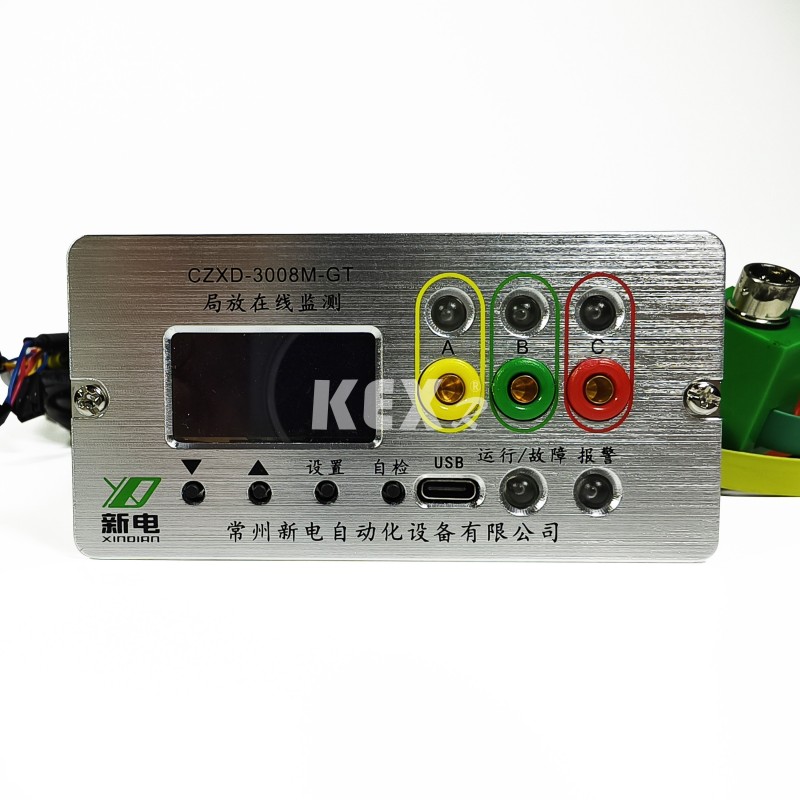

5. Detektor för partiell urladdning

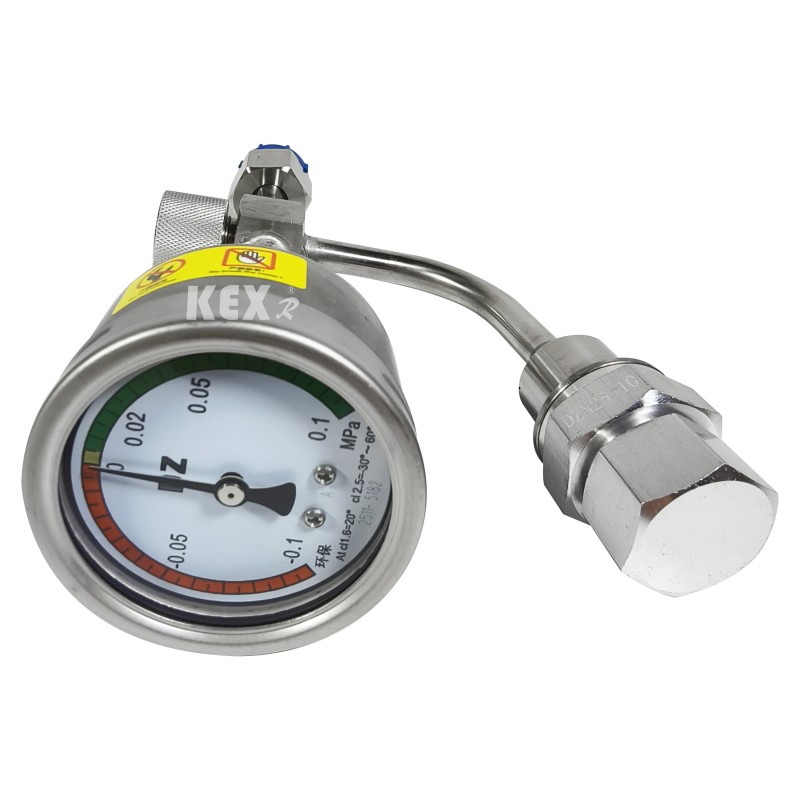

6.Barometer

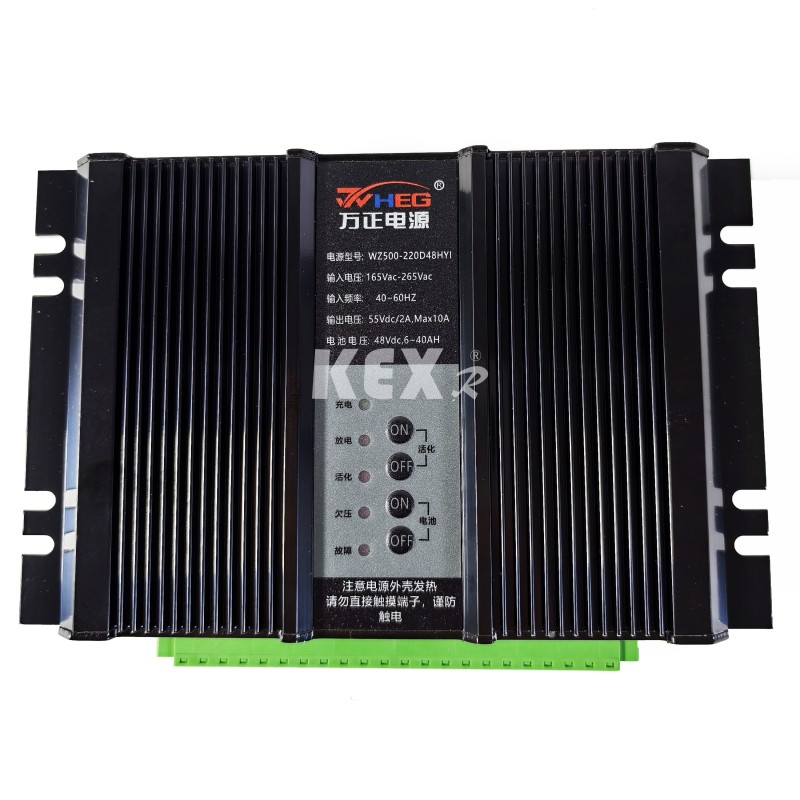

7. Strömförsörjning

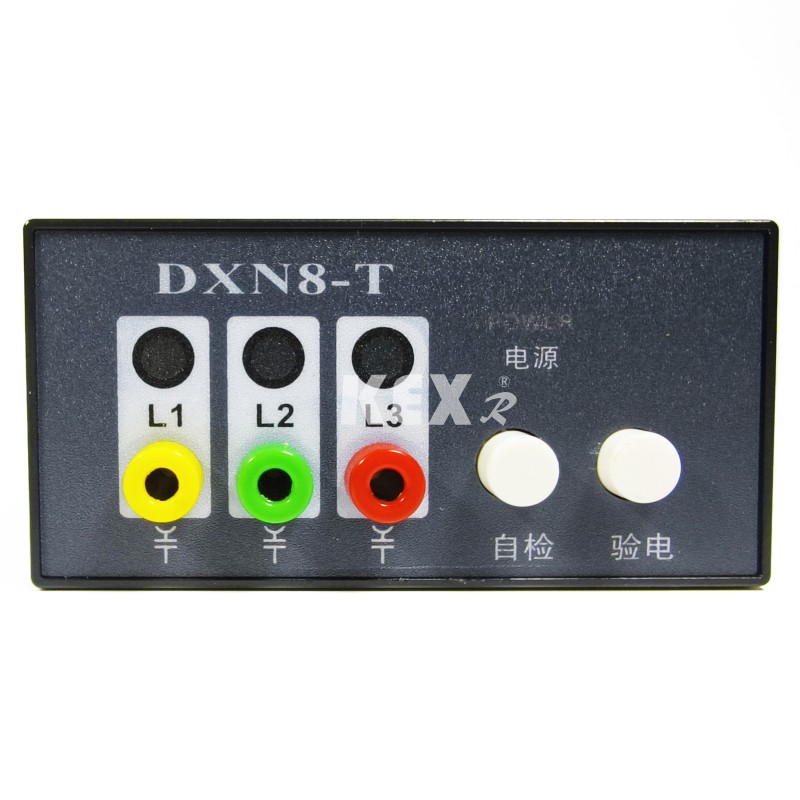

8. Laddad display

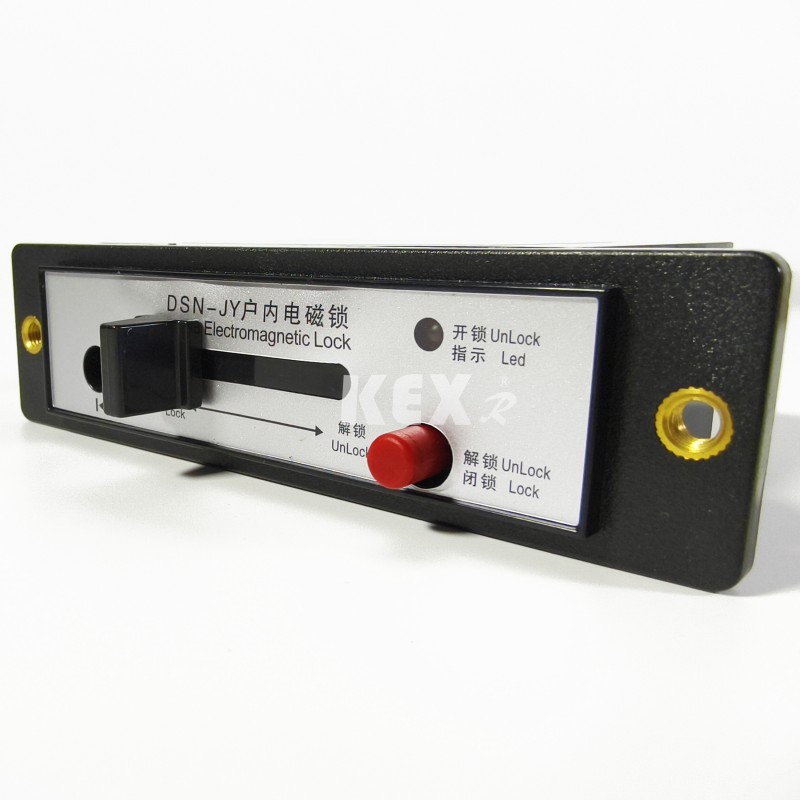

10.Elektromagnetiskt lås

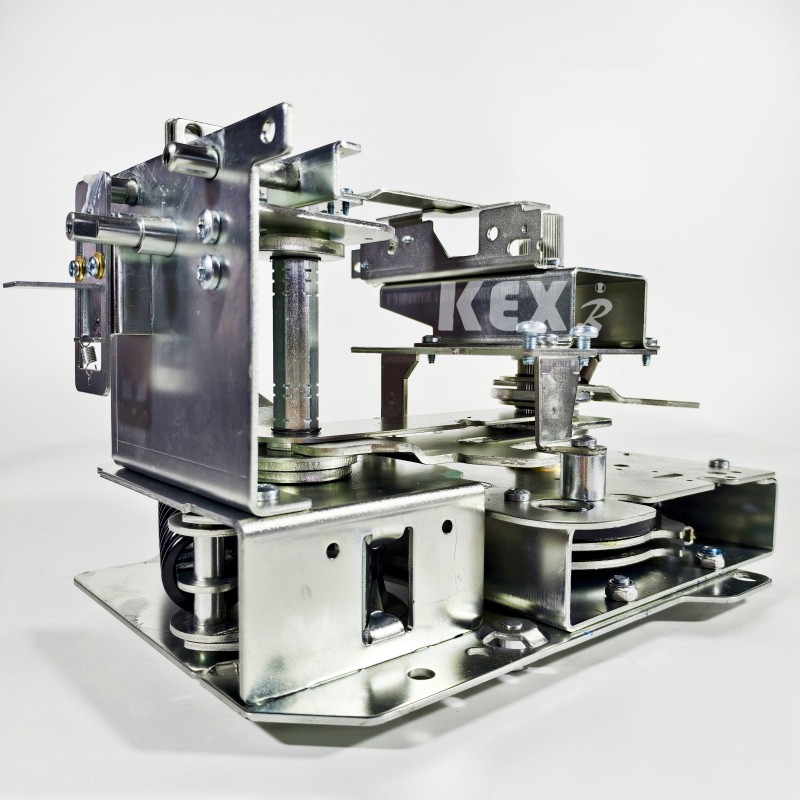

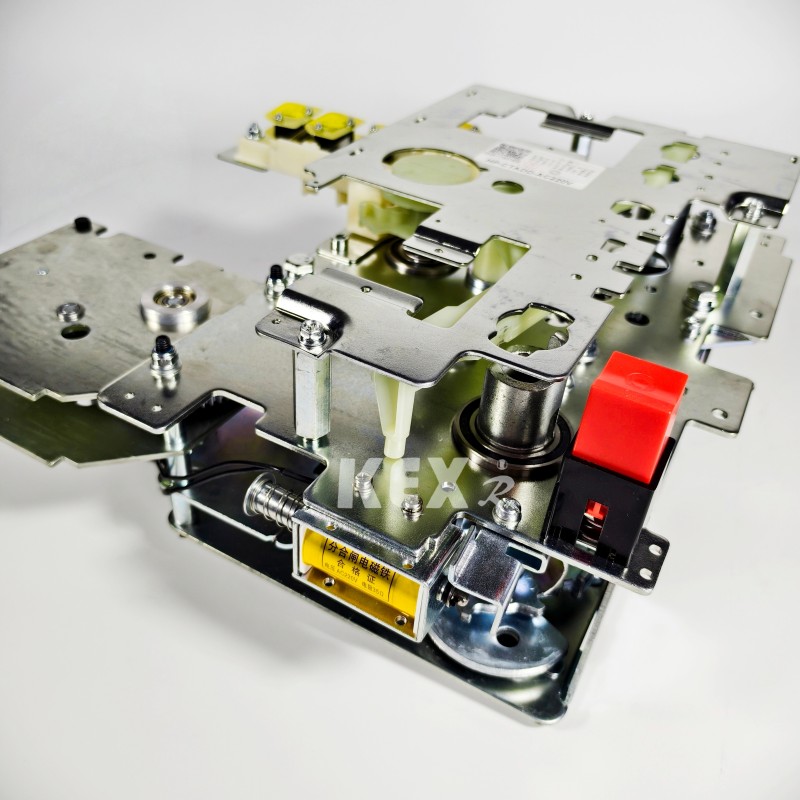

11. Manuell manövermekanism
12.Elektrisk manövermekanism

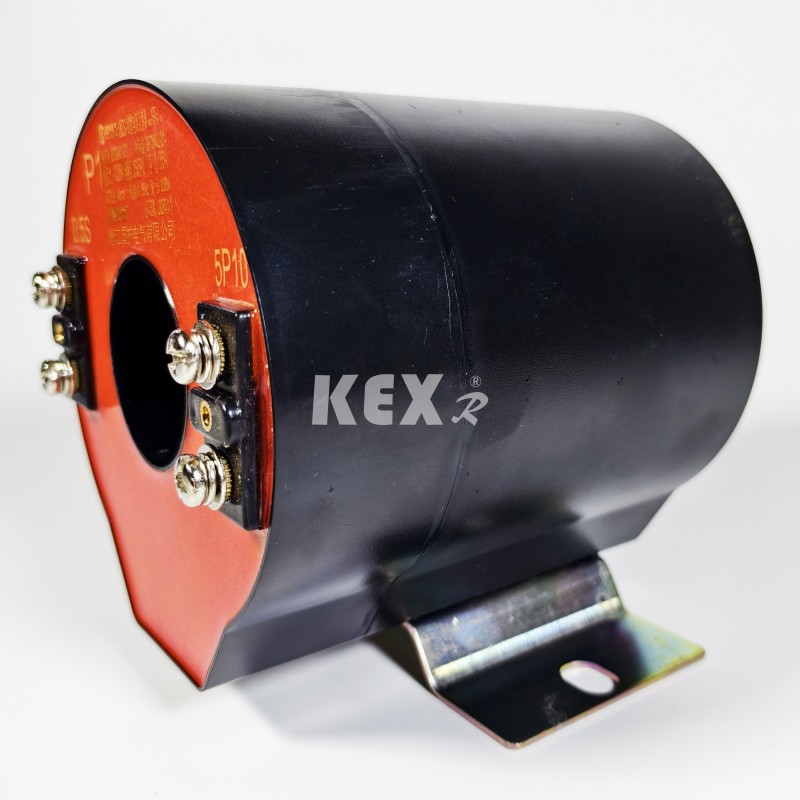

16. CT

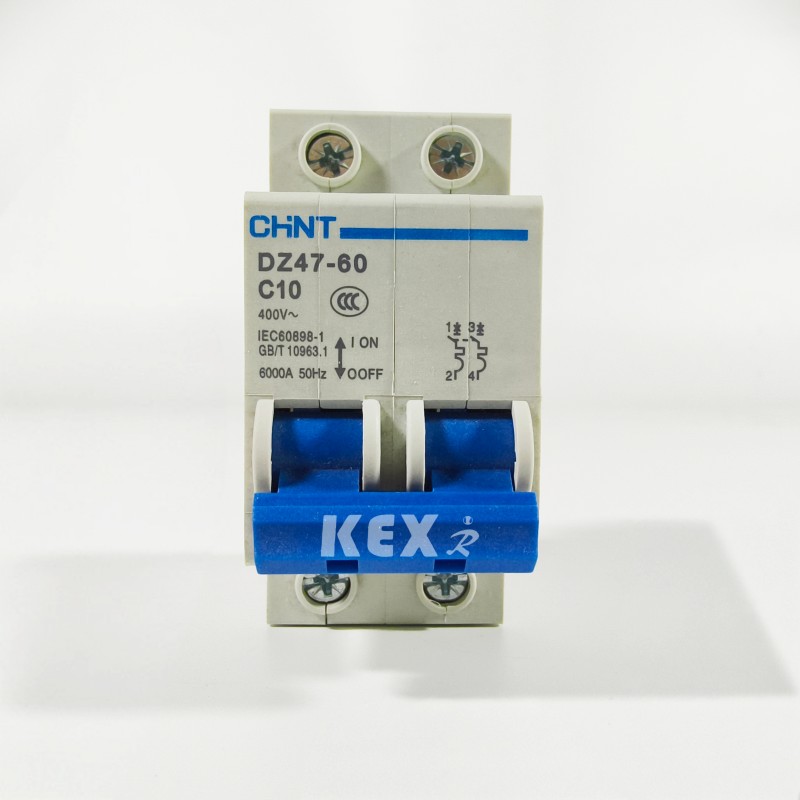

17.MCB

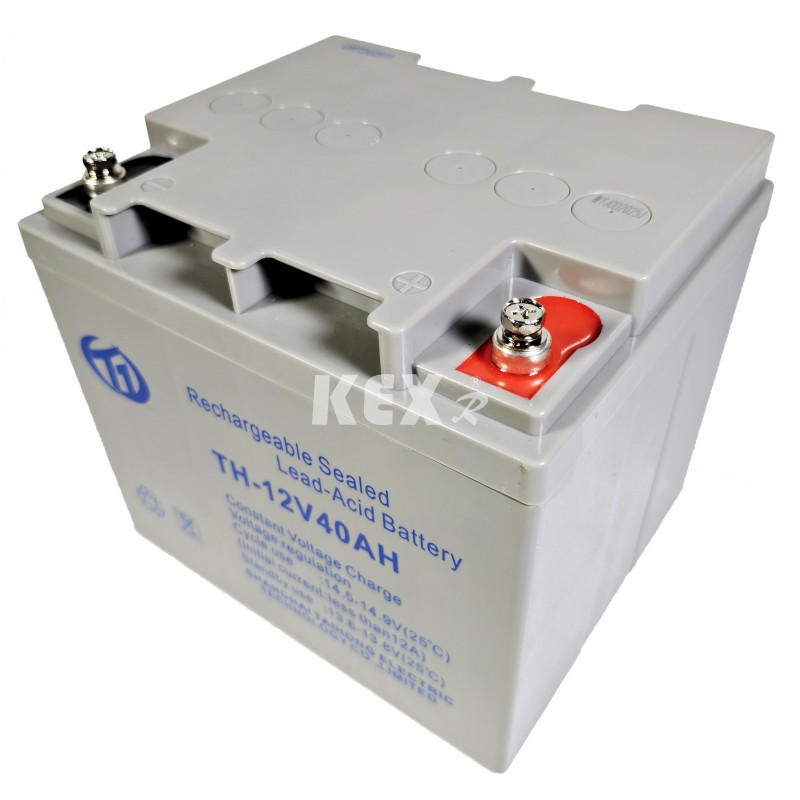

18.lagringsbatteri

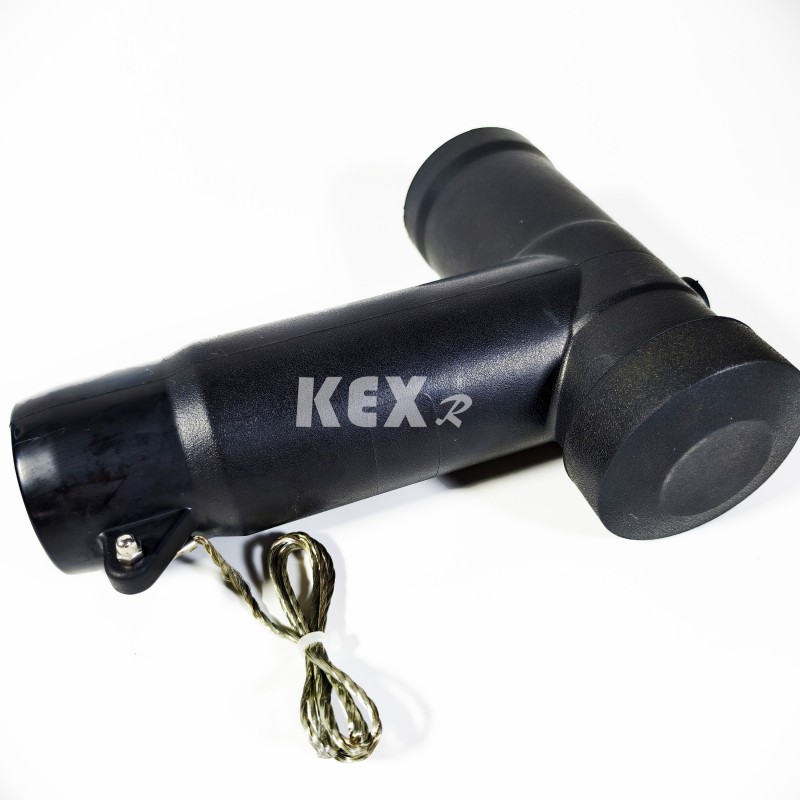

20. Kabelkontakt
● Villkor för användning
◆ Temperatur: -25 ~ 45 ℃
◆ Max daglig temperatur: 35℃
◆ IP-grad: Laddad kroppstätning IP67, kopplingsskåpsskal IP4x
◆ Den omgivande luften i miljövänliga gasisolerande ställverksskåp bör inte vara uppenbart förorenad av frätande brännbar gas och vattenånga.
◆ Det finns ingen frekvent våldsam vibrationsplats, och hårdhetsdesignen under hårda delar uppfyller olika krav.
● Standarder
KXHB-12 typ Miljövänligt gasisolerande ställverksskåp uppfyller standarderna nedan
◆ Gemensamma tekniska krav enligt GB/T 1022-standarderna för högspänningsställverk och kontrollutrustning. ◆ GB/T39063640.5kV AC metallslutna ställverk och kontrollutrustning.
◆ GB/T1985 Högspännings AC-isoleringsbrytare och jordningsbrytare
◆ GB/T38043.6-40.5kV AC högspänningsbelastningsbrytare
◆ GB/T1984 Högspännings växelströmsbrytare
◆ GB/T4208 IP-kod för skalskyddsnivå
◆ GB/T7354 Mätning av partiell urladdning
◆ GB/T311.1 Isoleringskoordinering Del 1: Definition, principer och regler
●Teknisk parametertabell för miljövänlig gasisolering av ställverksskåp
◆ Strömbrytare Skåp
|
Punkt |
Enhet |
Data |
|||
|
Märkspänning |
KV |
12 |
|||
|
Nominell frekvens |
HZ |
50 |
|||
|
Nominell isoleringsnivå |
1 Min arbetsfrekvens tåla Spänning |
Att mala, fas till fas |
KV |
42 |
|
|
Bryta |
48 |
||||
|
Belysningsimpuls tål spänning (topp) |
Att mala, fas till fas |
KV |
75 |
||
|
Bryta |
85 |
||||
|
1 min effektfrekvens tål spänning för hjälp-/styrkrets (till jord) |
KV |
2 |
|||
|
Märkström |
A |
630 |
|||
|
Bedömd kortsiktig tåla ström (virtuellt värde) |
Huvudströmbrytare/Jordning |
kA |
25/4s |
||
|
Jordningskrets |
kA |
21,7/4s |
|||
|
Nominell toppmotståndsström |
Huvudströmbrytare/Jordning |
kA |
63 |
||
|
Jordningskrets |
kA |
54.5 |
|||
|
Nominell kortslutningsbrytström och tider |
kA/Tid |
25/30 |
|||
|
Märkkortslutningsström (topp) |
kA |
63 |
|||
|
Märkkabel laddningsbrytström |
A |
25 |
|||
|
Nominell driftsekvens för brytaren O-0,3s-CO-180s-CO |
|
|
|||
|
Mekaniskt liv |
Brytare/frånskiljare |
Tid |
10000/3000 |
||
|
IP-grad |
Förseglad låda |
|
IP67 |
||
|
Ställverksskal |
|
IP4X |
|||
|
Gasspänning |
Nominell gasladdningsnivå (20℃, mätspänning) |
Mpa |
0.02 |
||
|
Märkgas Min funktionsnivå (20℃, mätspänning) |
Mpa |
0 |
|||
|
Tätningsprestanda, |
Årlig läckagehastighet |
%/År |
≤0,05 |
||
◆Ladda kopplingsskåp
|
Punkt |
Enhet |
Data |
|||
|
Märkspänning |
KV |
12 |
|||
|
Nominell frekvens |
HZ |
50 |
|||
|
Nominell isoleringsnivå |
1 Min arbetsfrekvens tåla Spänning |
|
KV
|
|
|
|
|
|
||||
|
Belysningsimpuls tål spänning (topp) |
|
KV
|
|
||
|
|
|
||||
|
1 min effektfrekvens tål spänning för hjälp-/styrkrets (till jord) |
KV |
2 |
|||
|
Märkström |
A |
630 |
|||
|
Bedömd kortsiktig tåla ström (virtuellt värde) |
Huvudströmbrytare/Jordning |
KA |
25/4s |
||
|
Jordningskrets |
KA |
21,7/4s |
|||
|
Nominell toppmotståndsström |
Huvudströmbrytare/Jordning |
KA |
63 |
||
|
Jordningskrets |
KA |
54.5 |
|||
|
Märkkortslutningsström (topp) |
Belastningsbrytare/Jordningsbrytare |
KA |
63 |
||
|
Märkvärd aktiv lastavbrottsström |
A |
630 |
|||
|
Märk brytström med sluten slinga |
A |
630 |
|||
|
5 % Nominell aktiv lastavbrottsström |
A |
31.5 |
|||
|
Märkkabel laddningsbrytström |
A |
10 |
|||
|
Bedömda aktiva belastningsavbrottstider |
Tid |
100 |
|||
|
Jordfelsströmbrytande |
A/Tid |
31,5/10 |
|||
|
Laddningsströmmen för ledningar och kablar är frånkopplad under förutsättning av jordfel. |
A/Tid |
17.4/10 |
|||
|
Mekaniskt liv |
Brytare/frånskiljare |
A/Tid |
10000/3000 |
||
|
IP-grad |
Förseglad låda |
|
IP67 |
||
|
Ställverksskal |
|
IP4X |
|||
|
Gasspänning |
Nominell gasladdningsnivå (20℃, mätspänning) |
Mpa |
0.02 |
||
|
Märkgas Min funktionsnivå (20℃, mätspänning) |
Mpa |
0 |
|||
|
Tätningsprestanda, |
Årlig läckagehastighet |
%/År |
≤0,05 |
||

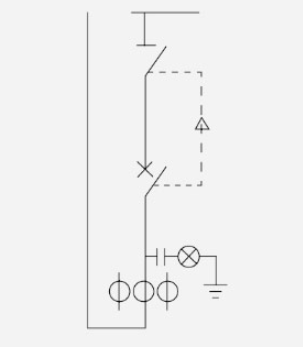

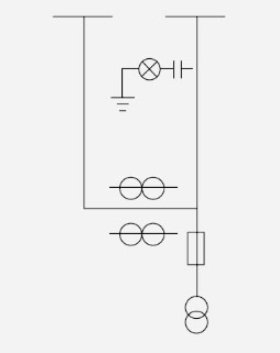

● Skåpkonfigurationsschema

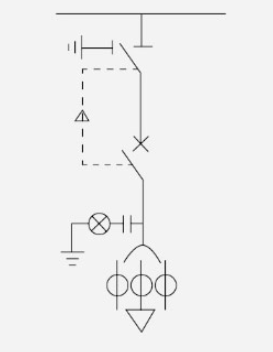

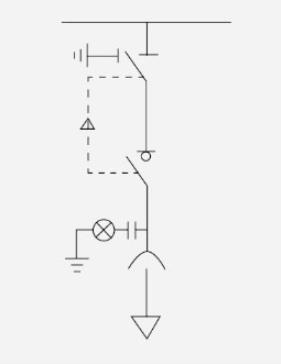

○ Schema 1
CL650mm
◆Grundläggande tillbehör
▶Belastningsbrytare
▶Tvåstationsbrytare
▶Livedisplaymätare
▶Standard samlingsskena
▶Manöverhandtag
▶Kontakta samlingsskena
◇valfria tillbehör
▶Elektrisk manövermekanism
▶Digitalt displayinstrument
▶DC-strömförsörjning elektromagnetiskt låspekarinstrument
▶Tre i två mekaniska förreglingar
▶On-line övervakning av avledaren Lågspänningskammare
▶Digitalt displayinstrument
▶Passivt skydd
▶Höjsits
▶Likriktarmodul
▶Lågspänningskammare
▶Två i en mekanisk blixtavledare
▶DC-strömförsörjning (12h-24Ah) pekinstrument elektromagnetiskt lås Höjbart säte

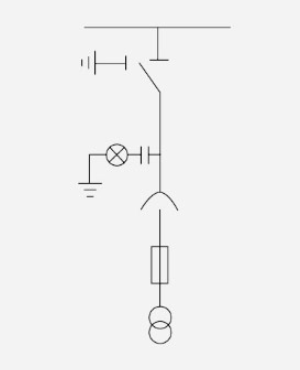

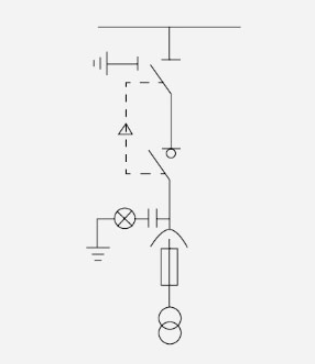

PTC 500 mm
◆Grundläggande tillbehör
▶Belastningsbrytare
▶Trestationsfrånskiljare livedisplay standardbussdrift
▶handtag Spänningstransformator
▶PT smältrör
▶Arkbågskabelkontakt (inklusive kabel)
◇valfria tillbehör
▶Elektrisk manövermekanism
▶Digitalt displayinstrument
▶DC-strömförsörjning elektromagnetiskt låspekarinstrument
▶Tre i två mekanisk förregling On-line övervakning av avledaren
▶Lågspänningskammare
▶Digitalt displayinstrument
▶Passivt skydd
▶Höjsits Likriktarmodul
▶Lågspänningskammare
▶Två i ett mekaniskt förreglingsredskap
▶DC-strömförsörjning (12h-24Ah) pekinstrument elektromagnetiskt lås
▶Höjsits
PTi500 mm
◆Grundläggande tillbehör
▶Trestationsbrytare
▶Laddad display
▶Standardbuss
▶Manöverhandtag
▶Spänningstransformator
▶PT smältrör
▶Arkbågskabelkontakt (inklusive kabel)
◇valfria tillbehör
▶Elektrisk manövermekanism
▶Digitalt displayinstrument
▶DC-strömförsörjning elektromagnetiskt låspekarinstrument
▶Tre i två mekaniska förreglingar
▶On-line övervakning av avledaren
▶Lågspänningskammare
▶Digitalt displayinstrument
▶Passivt skydd
▶Höjsits
▶Likriktarmodul
▶Lågspänningskammare
▶Två i en mekanisk spärravledare
▶DC-strömförsörjning (12h-24Ah) pekinstrument elektromagnetiskt lås
▶Höjsits
PT 500 mm
◆Grundläggande tillbehör
▶Laddad display
▶Standardbuss
▶Spänningstransformator
▶PT smältrör
▶Arkbågskabelkontakt (inklusive kabel)
◇valfria tillbehör
▶Elektrisk manövermekanism
▶Digitalt displayinstrument
▶DC-strömförsörjning elektromagnetiskt låspekarinstrument
▶Tre i två mekaniska förreglingar
▶On-line övervakning av avledaren
▶Lågspänningskammare
▶Digitalt displayinstrument
▶Passivt skydd
▶Höjsits
▶Likriktarmodul
▶Lågspänningskammare
▶Två i en mekanisk spärravledare
▶DC-strömförsörjning (12h-24Ah) pekinstrument elektromagnetiskt lås
▶Höjsits
PTS500
◆Grundläggande tillbehör
▶Spänningstransformator
▶PT smältrör
▶Arkbågskabelkontakt (inklusive kabel)
◇valfria tillbehör
▶Blixavledare
▶On-line övervakning av avledaren
▶DC-strömförsörjning (12h-24Ah)
▶Lågspänningskammarpekare
▶Digitalt displayinstrument elektromagnetiskt lås
▶Höjsits
M 650 mm
◆Grundläggande tillbehör
▶Laddad display
▶Lång och kort buss
▶Överför buss
▶Spänningstransformator
▶PT fused tube doseringstank
▶Spänningstransformator
◇valfria tillbehör
▶Lågspänningskammarpekare
▶Digitalt displayinstrument elektromagnetiskt lås
▶Höjsits
▶Temperatur och fuktighetsregulator
Obs: Om en positiv isoleringsbrytare läggs till före PT, bör bredden på skåpet ändras till 1000 mm och övriga dimensioner förbli oförändrade.
○ Schema 2
C 420 mm
◆Grundläggande tillbehör
▶Trestationsbrytare
▶Laddad display
▶Standardbuss
▶Manöverhandtag
▶Belastningsbrytare
◇valfria tillbehör
▶Elektrisk manöverdon blixtavledare
▶Allomfattande försäkring
▶Digitalt displayinstrument
▶DC-strömförsörjning elektromagnetiskt lås
▶Nollsekvenstransformator
▶Felindikator (med temperaturmätning) visarinstrument ▶On-line övervakning av avledaren
▶Passivt skydd
▶Höjsits
▶Likriktarmodul
▶Strömtransformator med genomgående kärna
▶Felindikator EKL-4
▶Lågspänningskammare
▶Två i en mekanisk förregling
▶Låsanordning för jordning av inkommande ledning
▶Tre i två mekaniska förreglingar
▶Kabeltillbehör
V 420 mm
◆Grundläggande tillbehör
▶3-lägesfrånskiljare
▶Laddad display
▶Standard samlingsskena
▶Manöverhandtag
▶Kopplingsbrytare
▶CT
◇valfria tillbehör
▶Elektrisk manövermekanism
▶Dodge-enhet
▶Allomfattande försäkring
▶Digitalt displayinstrument
▶DC-strömförsörjning elektromagnetiskt lås
▶Nollsekvenstransformator
▶Felindikator (med temperaturmätning) visarinstrument
▶On-line övervakning av avledaren
▶Passivt skydd
▶Höjsits
▶Likriktarmodul
▶Strömtransformator med genomgående kärna
▶Felindikator EKL-4 Lågspänningskammare
▶Två i en mekanisk förregling
▶Låsanordning för jordning av inkommande ledning
▶Tre i två mekaniska förreglingar
▶Kabeltillbehör

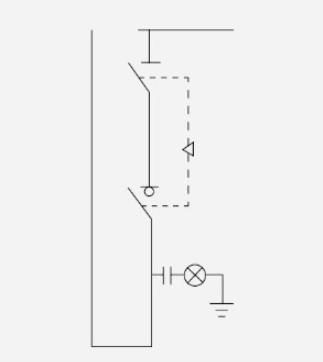

V 650 mm
◆Grundläggande tillbehör
▶Tvåstations brytare
▶Laddad display
▶Standardbuss
▶Manöverhandtagsbrytare
▶Strömtransformator
▶Ansluter buss
◇valfria tillbehör
▶Elektrisk manövermekanism
▶Allomfattande försäkring
▶Lågspänningskammare
▶Två i en mekanisk förregling
▶Tre i två mekaniska förreglingar
▶DC-strömförsörjningspekinstrument
▶Digitalt displayinstrument
▶Höjsits
▶Passivt skyddslikriktarmodul
▶Elektromagnetiskt lås
○ Schema 3
DI 420mm
◆Grundläggande tillbehör
▶Laddad display
▶Standard samlingsskena
◇valfria tillbehör
▶Kabeltillbehörsavledare
▶On-line övervakning av avledaren
▶Felindikator EKL-4 felindikator (med temperaturmätning) ▶Elektromagnetiskt lås
▶Höjsits
DI 420mm
◆Grundläggande tillbehör
▶Laddad display
▶Standard samlingsskena
▶Manöverhandtag
▶2-lägesfrånskiljare
◇valfria tillbehör
▶Lågspänningskammare
▶Två i en mekanisk förregling
▶Tre i två mekaniska förreglingar
▶Elektromagnetiskt lås lyftstol

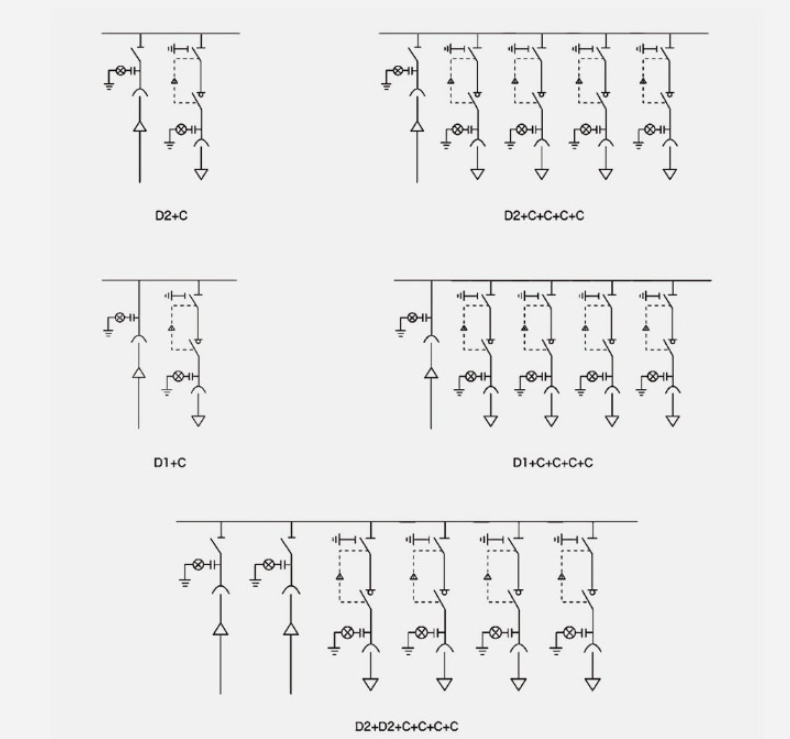

●Typisk schemakombination 1
Obs: Ovanstående typiska kombinationsreferensschema kan kombineras på olika sätt beroende på användarnas behov.

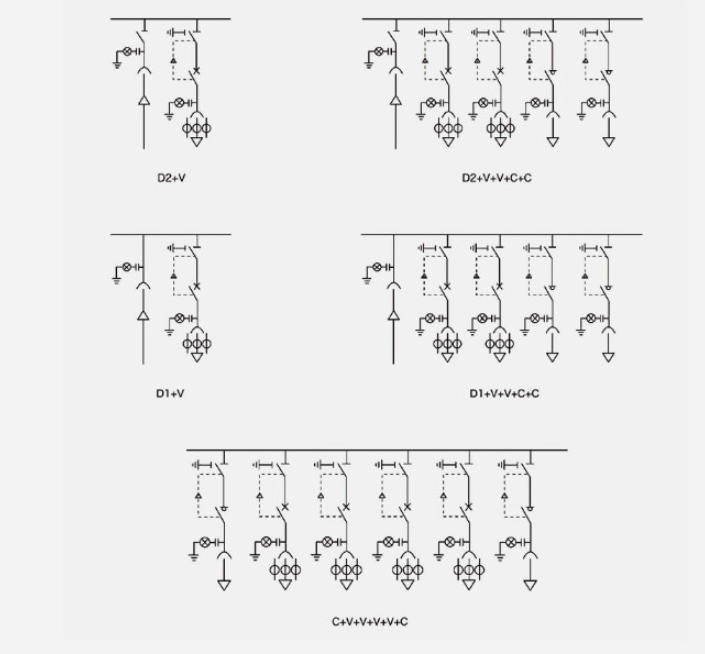

Typisk schemakombination 2
Obs: Ovanstående typiska kombinationsreferensschema kan kombineras på olika sätt beroende på användarnas behov.

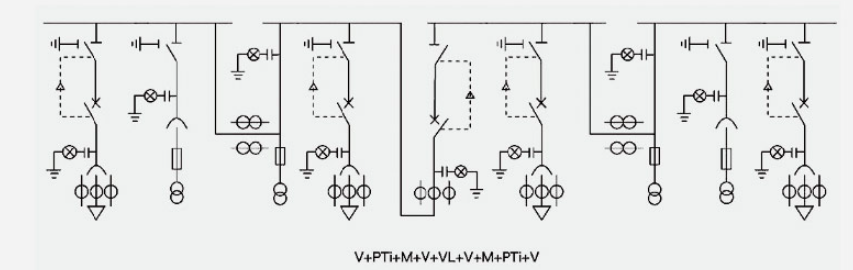

ATS segmenteringsschema
● Växla bruksanvisning

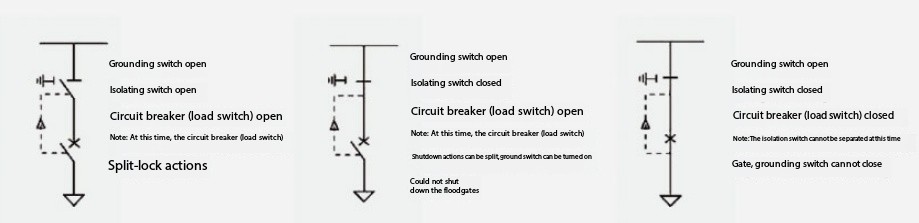

Växlingsläge, tillstånd och förregling
Driftsteg:
Kraftöverföring: Häng (stäng) de övre och nedre dörrarna med en strömbrytare (lastbrytare) → jordningsbrytaren med en isoleringsbrytare → strömbrytaren (lastbrytare) med en kraftöverföring är klar.
Strömavbrott: Brytare (lastbrytare) → frånskiljare → jordbrytare → brytare (lastbrytare) är avlastad (öppnad) och dörren är mörk.
● Installationsanvisningar

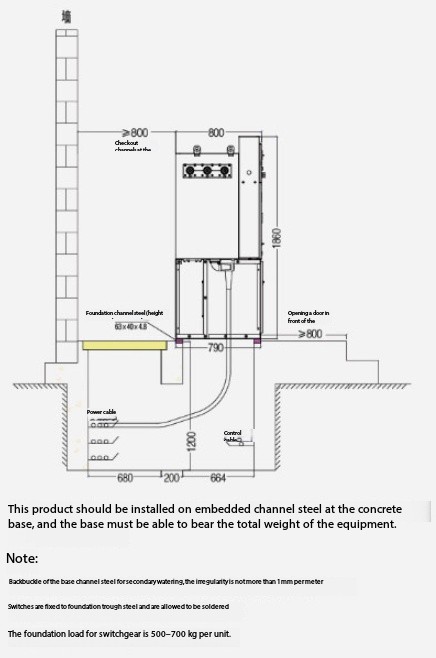

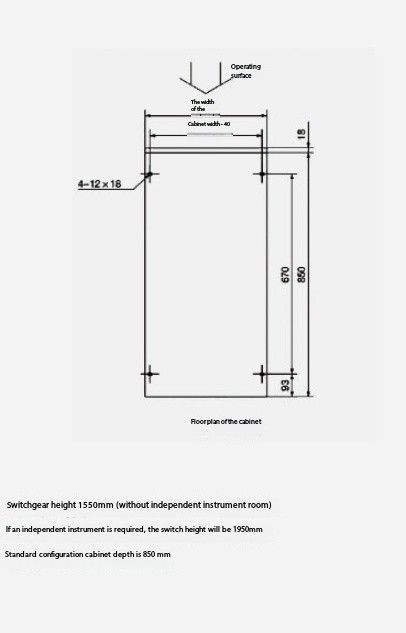

◆Fundament och övergripande mått
◆ Skåp och övergripande monteringsmått
