Miljöskyddsenhet

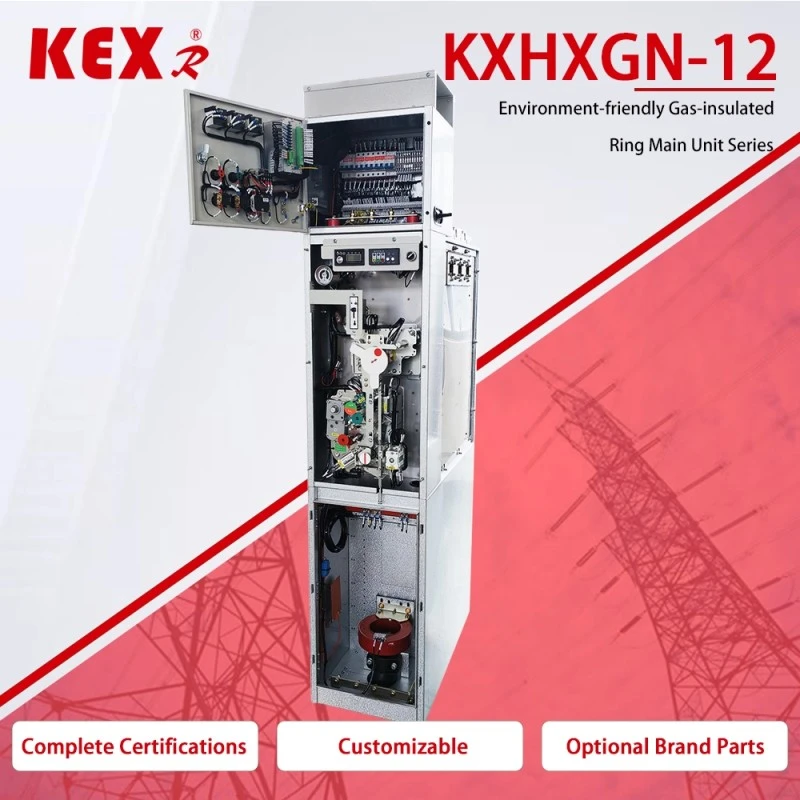

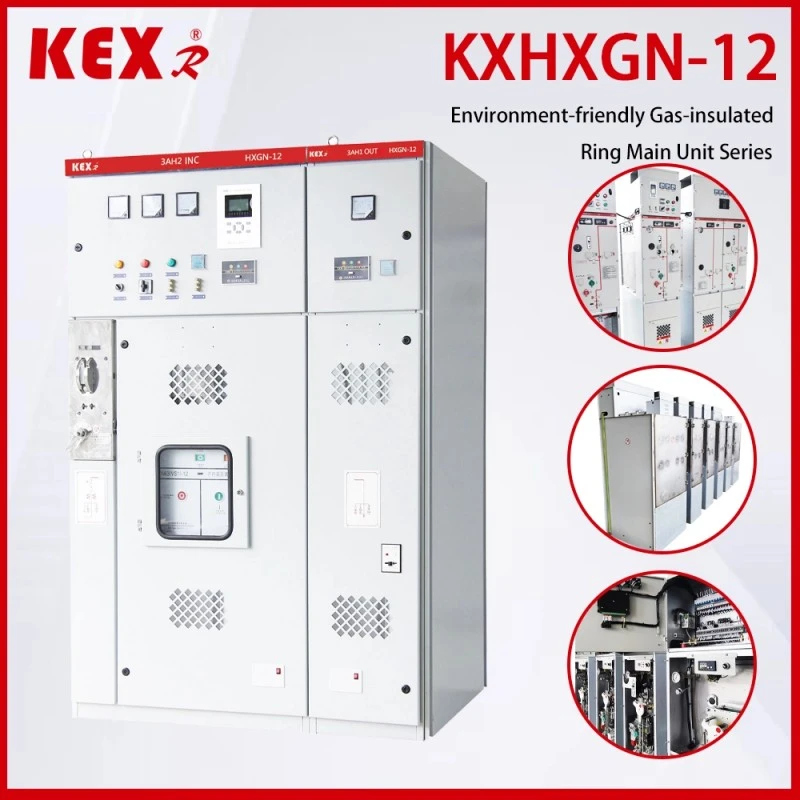

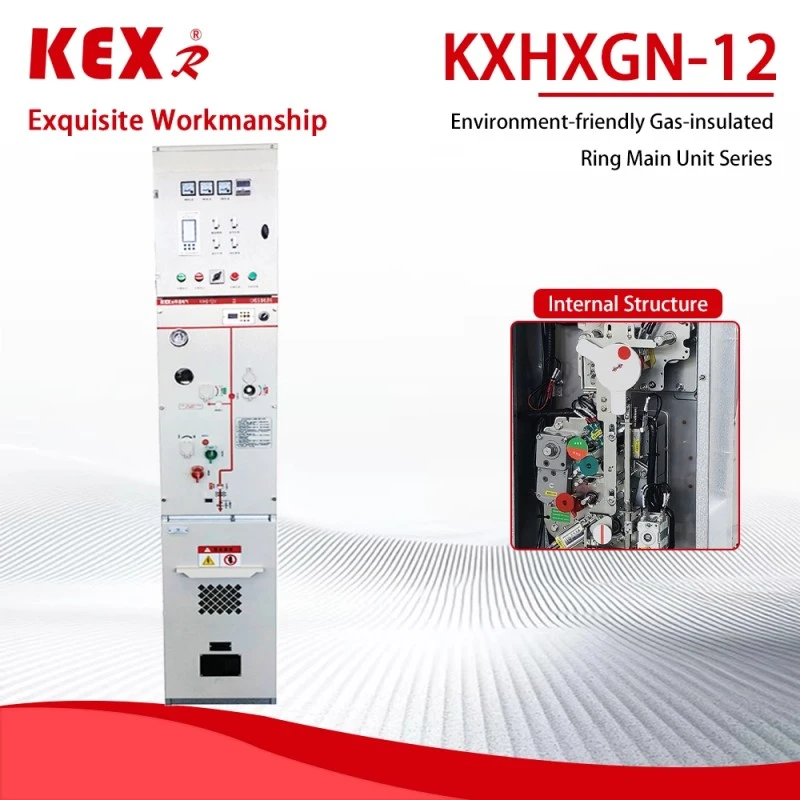

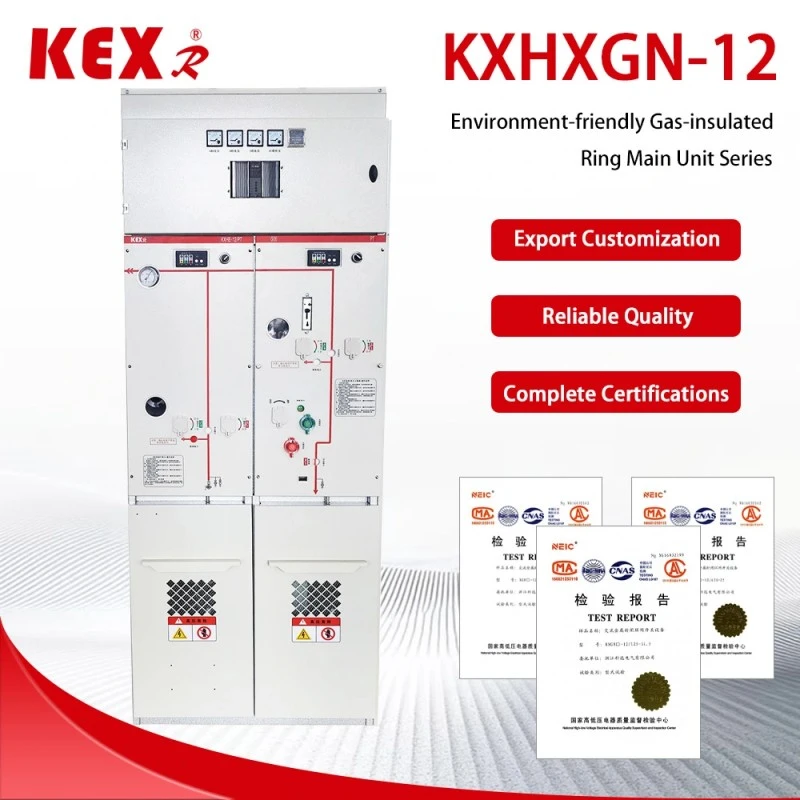

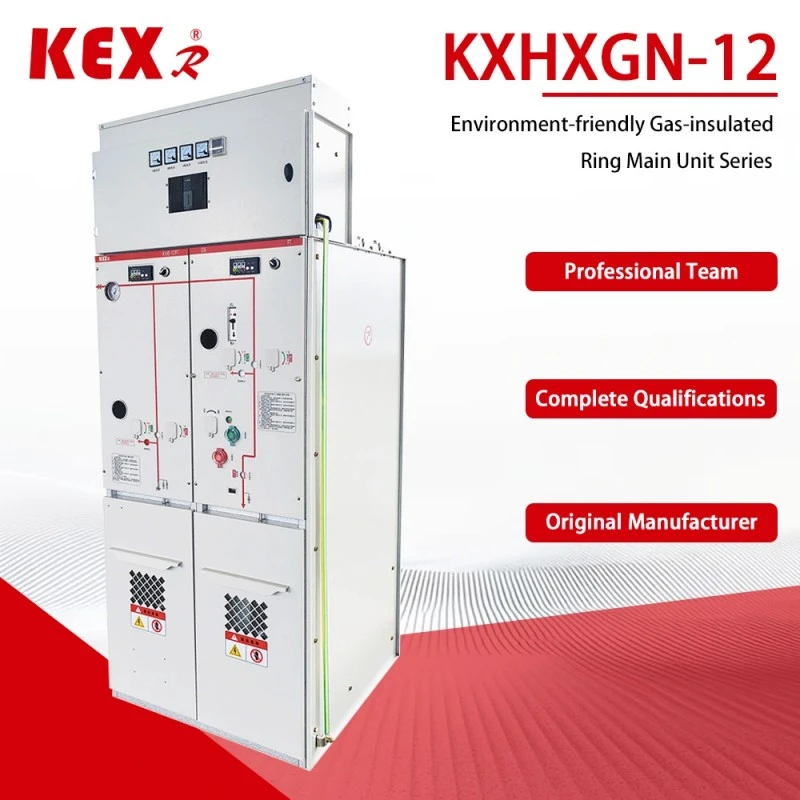

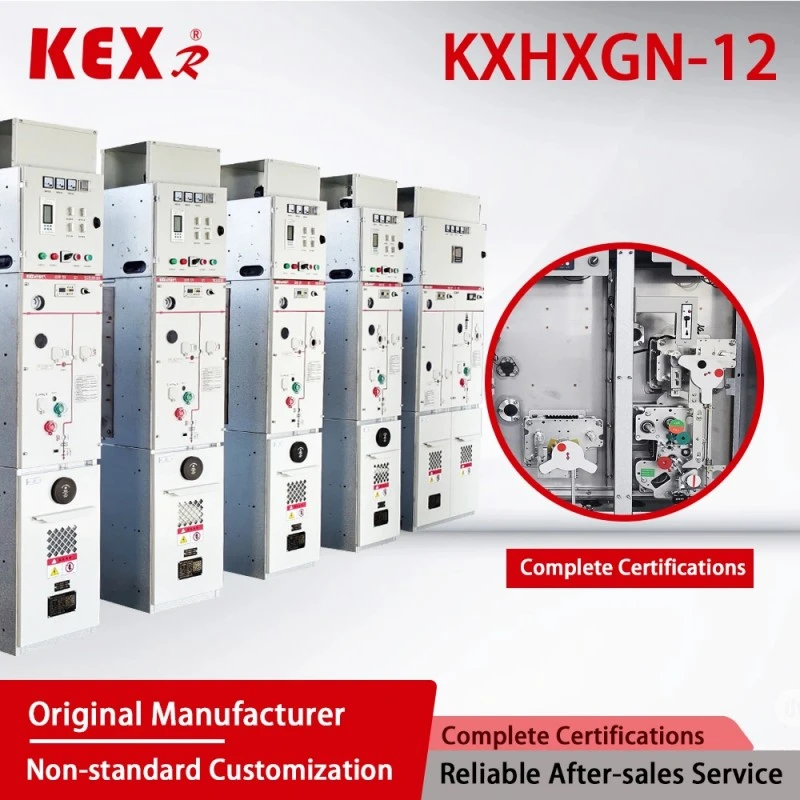

KXHXGN-12 miljöskyddsenhet producerad av KEXR, en leverantör av kraftöverförings- och distributionsutrustning i Kina, är ett 12kV gasisolerat ringnätsskåp med miljöskyddsgas (såsom torr luft, kväve eller blandad gas) som isoleringsmedium, vilket är lämpligt för ringnätsströmförsörjning, terminalströmförsörjning och småskaliga öppnings- och stängningsstationer för distributionsnätverk.
Modell: KXHXGN-12
Märke: KEXR

Skicka förfrågan

Produktbeskrivning

● Huvudfunktion i miljöskyddsenheten

(1) Miljöskyddsfördelar

◆Gratis SF-gas: Miljöskyddsenheten använder torr luft, kväve eller ny miljöskyddsgas (som G, AirPlus®, etc.) används, vilket är i linje med EU:s F-Gas-förordningar och Kinas policy för "dubbelt kol".

◆Låga koldioxidutsläpp: Jämfört med SF-ringnätverksskåp närmar sig GWP (Global Warming Potential) noll.

(2) Strukturell design

◆Modulär design: Enheten för miljöskyddsenhet för inkommande linje, utgående linje, mätning och PT kan utökas.

◆Tillsluten struktur: Skyddsnivån för miljöskyddsenheten når IP67, som är dammtät, fuktsäker och kondenssäker, lämplig för tuffa miljöer.

◆Kompakt storlek: den sparar utrymme än AIS-ringnätverksskåp och är mer miljövänlig än traditionell SF₆ GIS.

(3) Intelligenta alternativ

Intelligent övervakning (såsom DTU, online temperaturmätning, partiell urladdningsövervakning, etc.) kan väljas för att stödja Internet of Things (IoT) åtkomst och förverkliga fjärrdrift och underhåll.

● Tekniska parametrar för miljöskyddsenheten

◆ Kopplingsskåp

Punkt				Enhet	Data
Märkspänning				KV	12
Nominell frekvens				HZ	50
Nominell isoleringsnivå	1 Min arbetsfrekvens tåla Spänning		Att mala, fas till fas	KV	42
			Bryta		48
	Belysningsimpuls tål spänning (topp)		Att mala, fas till fas	KV	75
			Bryta		85
	1 min effektfrekvens tål spänning för hjälp-/styrkrets (till jord)			KV	2
Märkström				A	630
Bedömd kortsiktig motstå nuvarande (virtuella värde)			Huvudströmbrytare/Jordning	kA	25/4s
			Jordningskrets	kA	21,7/4s
Nominell toppmotståndsström			Huvudströmbrytare/Jordning	kA	63
			Jordningskrets	kA	54.5
Nominell kortslutningsbrytström och tider				kA/Tid	25/30
Märkkortslutningsström (topp)				kA	63
Märkkabel laddningsbrytström				A	25
Nominell driftsekvens för brytaren O-0.3s-CO-180s-CO
Mekaniskt liv		Brytare/frånskiljare		Tid	10000/3000
IP-grad		Förseglad låda			IP67
		Swichgear skal			IP4X
Gastryck		Nominell gasladdningsnivå (20℃, övertryck)		Mpa	0.02
		Märkgas Min funktionsnivå (20 ℃, övertryck)		Mpa	0
Tätningsprestanda,		Årlig läckagehastighet		%/År	≤0,05

◆Ladda kopplingsskåp

Punkt			Enhet	Data
Märkspänning			KV	12
Nominell frekvens			HZ	50
Nominell isoleringsnivå	1 Min arbetsfrekvens tåla Spänning		KV

	Belysningsimpuls tål spänning (topp)		KV

	1 min effektfrekvens tål spänning för hjälp-/styrkrets (till jord)		KV	2
Märkström			A	630
Bedömd kortsiktig motstå nuvarande (virtuella värde)		Huvudströmbrytare/Jordning	KA	25/4s
		Jordningskrets	KA	21,7/4s
Nominell toppmotståndsström		Huvudströmbrytare/Jordning	KA	63
		Jordningskrets	KA	54.5
Märkkortslutningsström (topp)		Belastningsbrytare/Jordningsbrytare	KA	63
Märkvärd aktiv lastavbrottsström			A	630
Märk brytström med sluten slinga			A	630
5 % Nominell aktiv lastavbrottsström			A	31.5
Märkkabel laddningsbrytström			A	10
Bedömda aktiva belastningsavbrottstider			Tid	100
Jordfelsströmbrytande			A/Tid	31,5/10
Laddningsströmmen för ledningar och kablar är frånkopplad under förutsättning av jordfel.			A/Tid	17.4/10
Mekaniskt liv	Brytare/frånskiljare		A/Tid	10000/3000
IP-grad	Förseglad låda			IP67
	Swichgear skal			IP4X
Gastryck	Nominell gasladdningsnivå (20℃, övertryck)		Mpa	0.02
	Märkgas Min funktionsnivå (20 ℃, övertryck)		Mpa	0
Tätningsprestanda,	Årlig läckagehastighet		%/År	≤0,05

● Implementeringsstandard för miljöskyddsenheten

◆ Vanliga tekniska krav i GB/T 1022-standarderna för högspänningsställverk och kontrollutrustning.

◆ GB/T39063640.5kV AC metallslutna ställverk och kontrollutrustning.

◆ GB/T1985 Högspännings AC-isoleringsbrytare och jordningsbrytare

◆ GB/T38043.6-40.5kV AC högspänningsbelastningsbrytare

◆ GB/T1984 Högspännings växelströmsbrytare

◆ GB/T4208 IP-kod för skalskyddsnivå

◆ GB/T7354 Mätning av partiell urladdning

◆ GB/T311.1 Isoleringskoordinering Del 1: Definition, principer och regler

● Användningsvillkor för miljöskyddsenheten

◆ Maximal temperatur: +45 grader Celsius;

◆ Minsta temperatur: -25 grader Celsius;

◆ Maximal temperatur: (24-timmarsgenomsnitt) +35 grader Celsius;

◆ Maximal genomsnittlig relativ luftfuktighet (24 timmar 1: ≤ 95 %; Höjd: ≤ 1 500 m; Seismisk kapacitet: 8 grader;

◆ Skyddsklass: laddad kroppstätning IP67, kopplingsskåpsskal IP4x；

◆ Den omgivande luften bör inte vara uppenbart förorenad av frätande brännbar gas och vattenånga.

◆ Det förekommer ingen ofta våldsamma vibrationer, och hårdhetsdesignen under hårda delar uppfyller alla typer av krav.

◆ När den används under normala miljöförhållanden utöver GB/T3906, ska användaren förhandla med KEXR

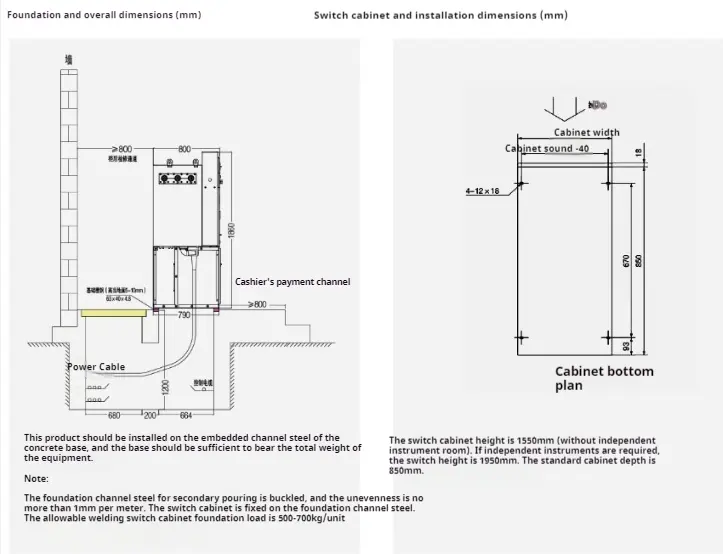

● Installationsanvisningar

Environmental Protection Unit
