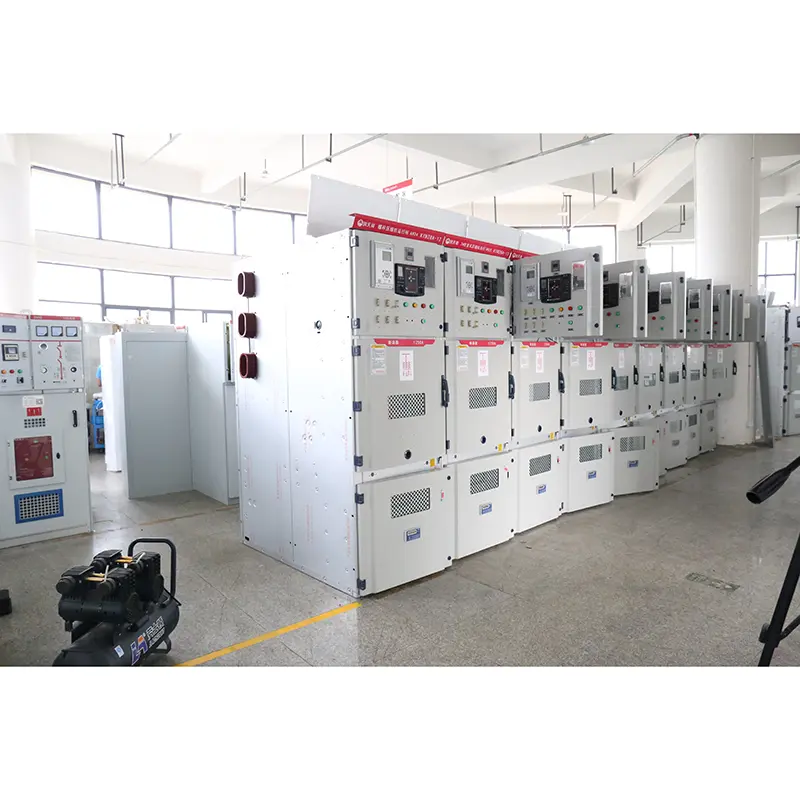

HV -switchgear

● Använda förhållanden

▶ Lufttemperatur: -10 ~ 40 ℃;

▶ Höjd: Under 1000 m

▶ Fuktighet: Relativ fuktighet: Det dagliga genomsnittet mindre än 95%, och det månatliga genomsnittet är inte mer än 90%

▶ Vattenånga tryck: Det dagliga medelvärdet är inte mer än 2,2 kPa, och det månatliga medelvärdet är inte mer än 1,8 kPa ；; När temperaturen sjunker plötsligt kan kondensation uppstå, åtföljd av föroreningar. Denna produkt är lämplig för följande två miljöförhållanden som är allvarligare än normala förhållanden:

(1) Kondens är inte ofta (inte mer än två gånger i månaden i genomsnitt) och den är något förorenad;

(2). Generellt finns det ingen kondens (inte mer än två gånger om året i genomsnitt), vilket är allvarligt förorenat

▶ HV Switchgear är lämplig för hårda platser där det inte finns någon fara för eld och explosion, och allvarlig förorening räcker för att korrodera metaller och förstöra isolering

▶ Kyn28-12-typen HV-switchgear är lämplig för platser där det inte finns någon våldsam vibration, stötar och vertikal lutning överstiger inte 80.

Notera:

(1) HV -omkopplaren tillåter lagring och transport vid -30 ℃

(2) När höjden överstiger 1000 m ska den hanteras enligt B/2102 "Tekniska krav för högspänningselektriska apparater med höjdområden"; När höjden inte överstiger 2000m ska inga åtgärder vidtas för lågspänningsutrustning;

(3) När de faktiska användningsvillkoren skiljer sig från ovan, ska den förhandlas av både användaren och tillverkaren.

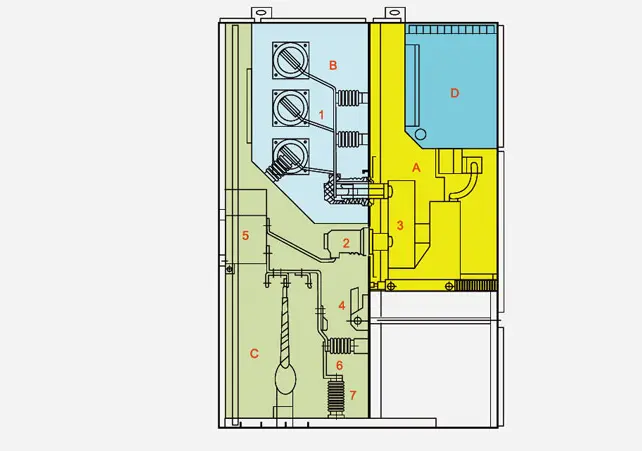

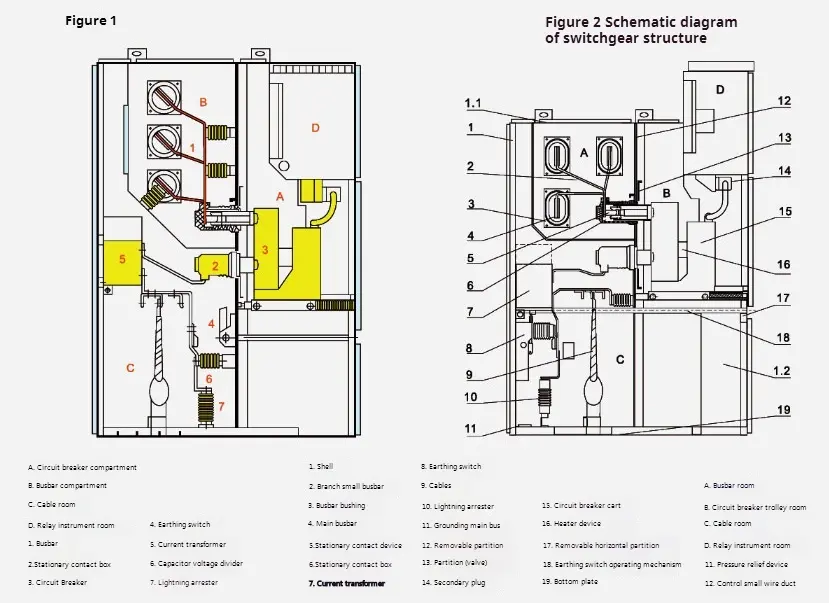

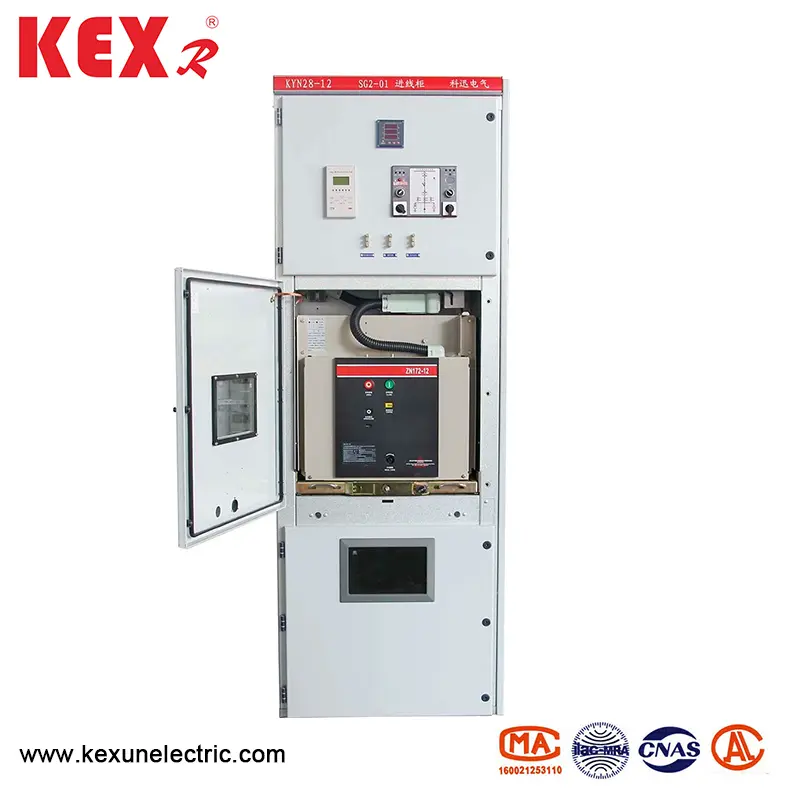

◆ HV -switchgear består av två delar: en anläggningskåp och en dragbar del (Handcart för kort) (se figur för det schematiska diagrammet för HV -switch -strukturen Belows). Skalet på kabinettkroppen på SwitchGeart och klaffboards för varje funktionell enhet bultas av aluminium-zinkbelagda stålplattor. Skyddsnivån för Switchgear Shell når IP4X, och skyddsnivån för varje avdelningsskort och brytningsdörr är P2X när den öppnas. Kyn28-12-typen HV-switchgear kan utrustas med VS1, Zn 12V vakuumbrytare Handcart och VD4 Vakuumbrytare Handcart och VC-vakuumkontaktor producerad av ABB Company. Switchgear kan installeras i dubbla skåp, det vill säga i back-to-back-arrangemang. Installation och felsökning av switchskåpet kan utföras framtill så att omkopplarskåpet kan installeras mot väggen. Den största fördelen med att installera mot väggen är att rädda golvutrymmet. Dessutom kan HV-omkopplaren installeras utan väggen, det vill säga den dubbelsidiga underhållstypen. Den inre strukturlayouten för de två är inkonsekvent och dess fördel är bekvämt underhåll.

◆ HV Switchgear Structure

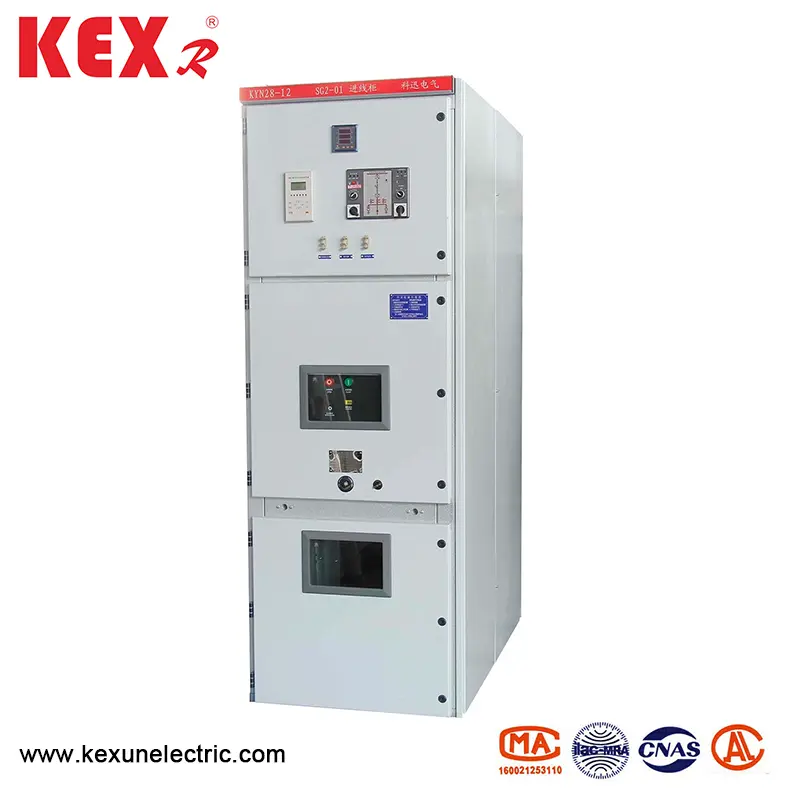

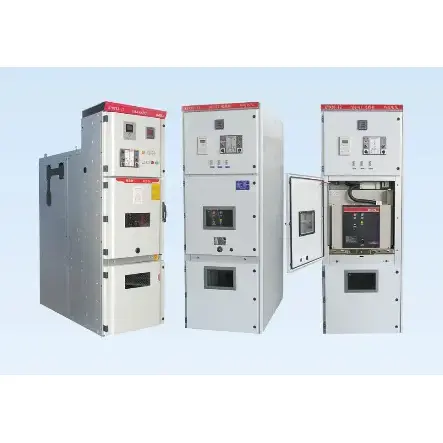

◆ Översikt över Kyn28-12-typen HV-switchgear

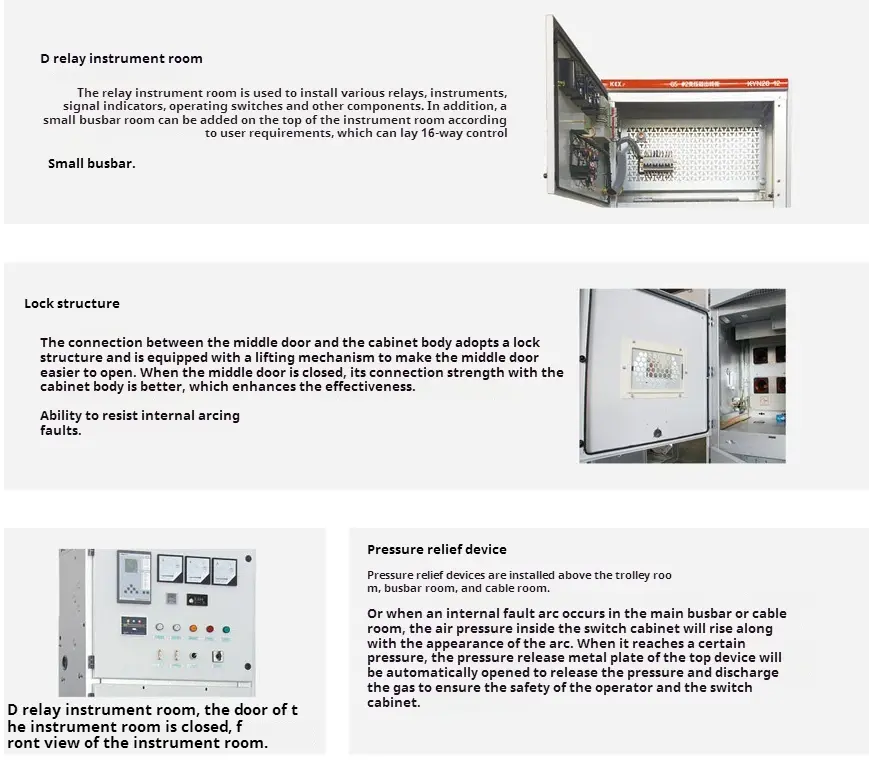

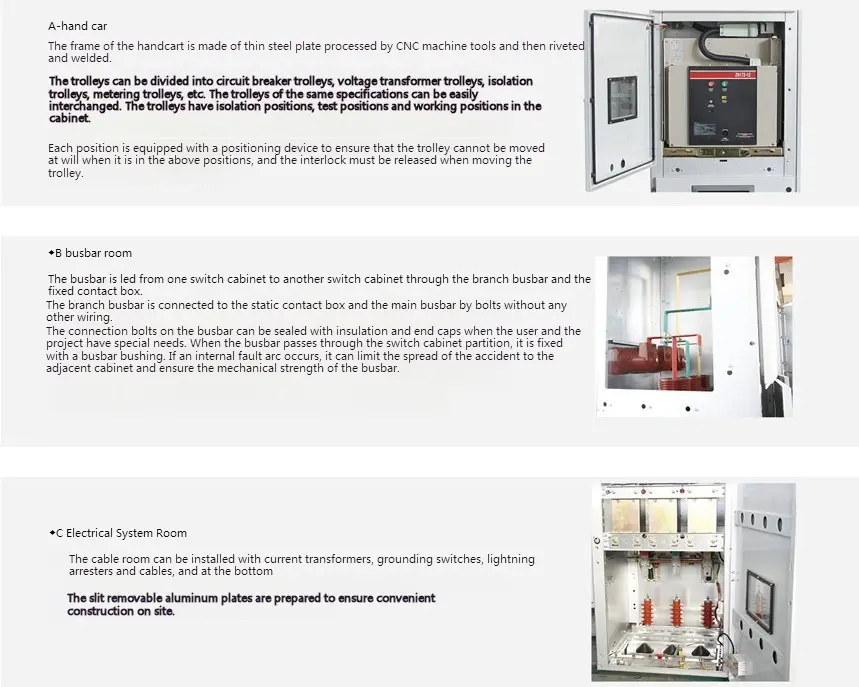

Skåpskalet och partitionen av HV-omkopplaren är tillverkad av aluminium-zinkbelagda stålplattor eller stålplattor bultade efter att ha bearbetats och böjts av CNC-maskinverktyg, och det monterade omkopplarskåpet kan bibehålla enhetligheten i storlek. Aluminium-zinkbelagd stålplatta har stark antikorrosions- och antioxidationseffekter och högre mekanisk styrka än samma stålplatta. Interiören i HV -omkopplaren är uppdelad i 1. Handcart -rum 2. Bussrum 3. Kabelrum 4. Reläinstrumentrum, och skalet på varje enhet har oberoende jordning. Dörrarna till switcharen sprayas alla med elektrostatisk plast för att göra att deras ytor har fördelarna med slagmotstånd, korrosionsmotstånd och vackert utseende (färg kan anpassas av användare).

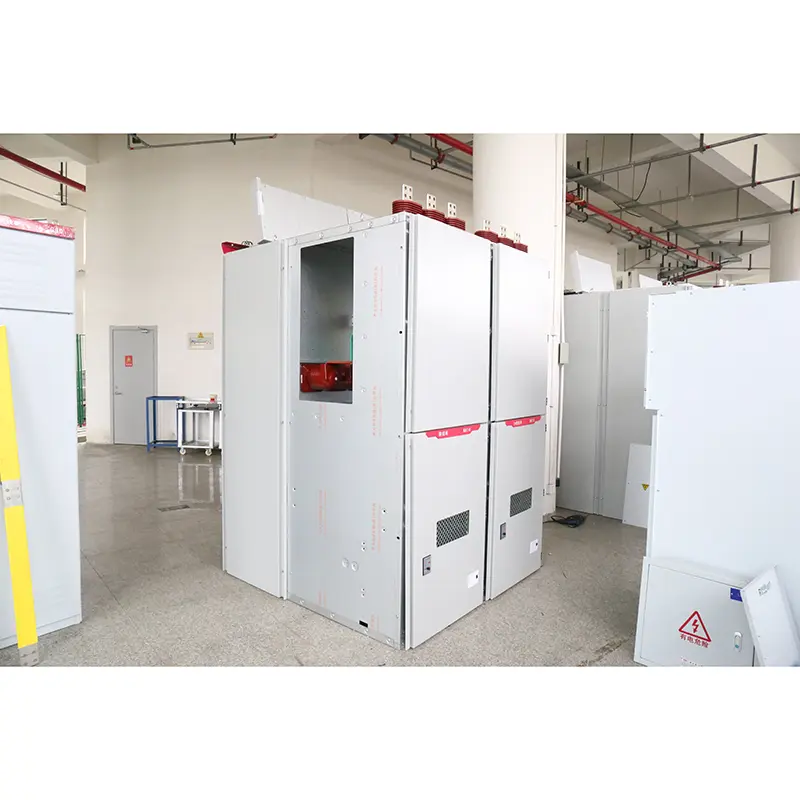

◆ Skal och partition

Skalet och partitionen av Kyn28-12-typen HV-switchgear är gjord av importerad aluminiumbelagd zinkstålplattor av hög kvalitet som är bultade efter att de har böjts av CNC-maskinverktyg, så att den monterade HV-switchgear kan bibehålla enhetligheten i storlek. Den har stark korrosionsbeständighet och oxidationsmotstånd och har högre mekanisk styrka än samma stålplatta. HV -switchgear är uppdelat i handkartrummet (brytarefack), bussrum, kabelrum och reläinstrumentrum (lågspänningsrum) genom partition. Skalet på varje enhet är oberoende jordad.

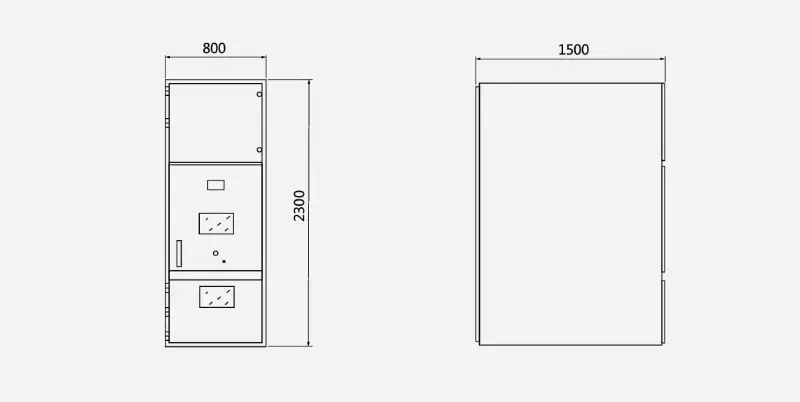

◆ Konturdimensionerna för HV -switchgear är som Belows ：
