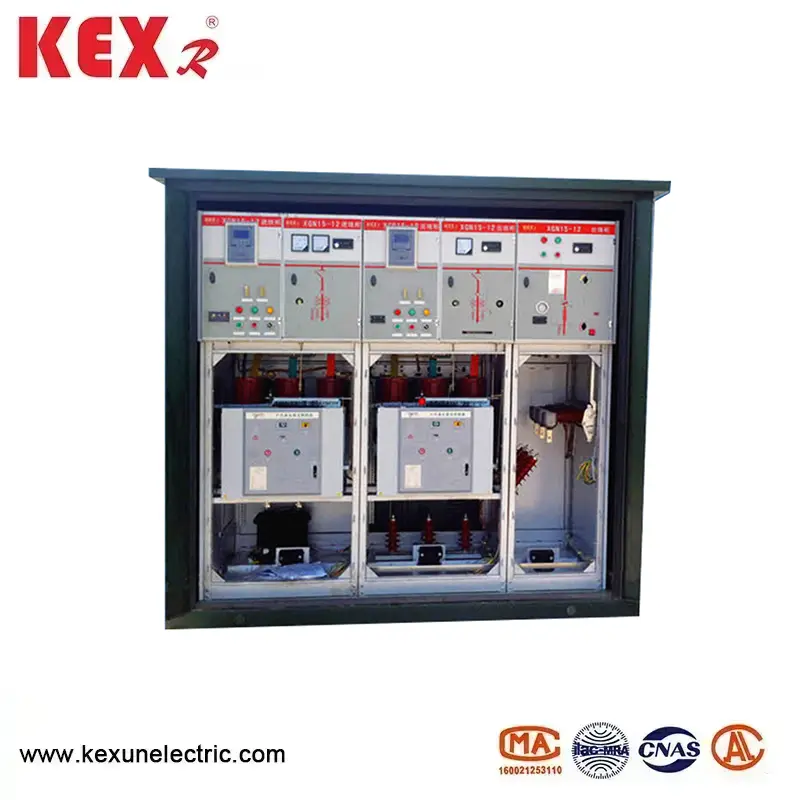

Modulär ring huvudenhet

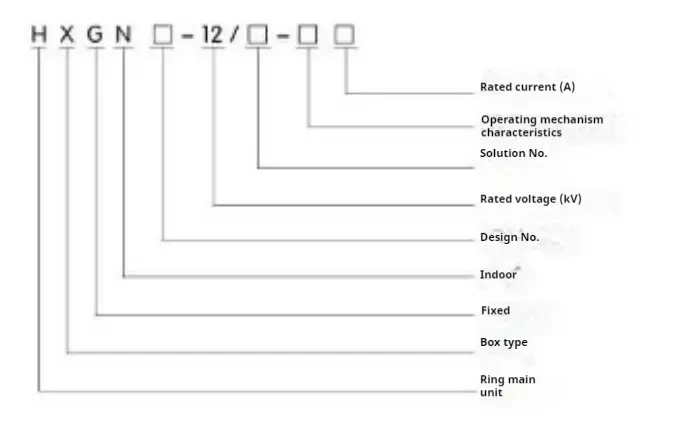

○ Modell betydelse

○ Huvudanvändning och applikationsomfång för HXGH-12-typen Modular Ring Huvudenhet

Modulär ring Huvudenhet är lämplig för kompletta uppsättningar inomhus på 3,6-12kV tre-fas växelström med 50Hz enstaka bussavsnitt, som används för att ta emot och distribuera elektrisk energi, och har funktionerna att kontrollera, skydda och övervaka kretsen. Det kan tillämpas på olika typer av kraftverk, transformatorstationer, industri- och gruvföretag, höghus och andra platser, och kan också kombineras med ringnätverk som ska användas i växlingsstationer.

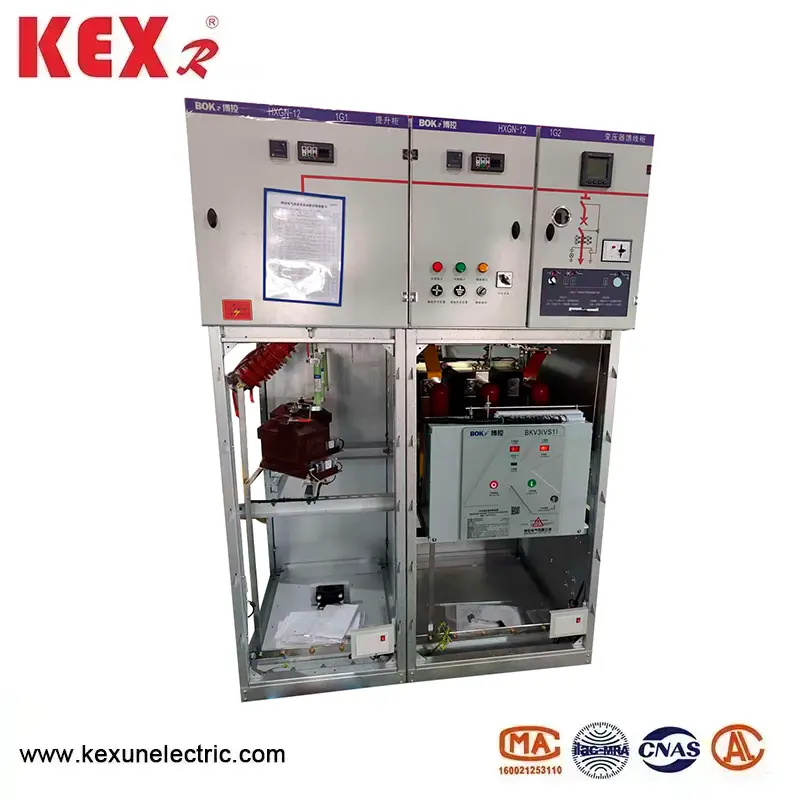

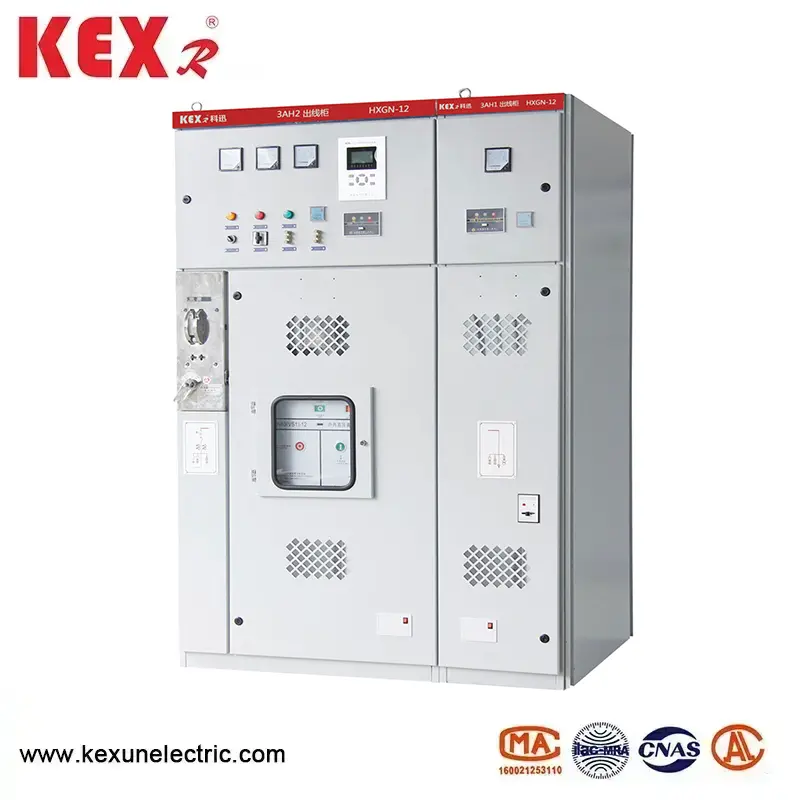

○ Huvudstruktur och egenskaper hos HXGH-12-typen Modulär ring Huvudenhet

▶ Den modulära ringens huvudenhet är svetsad med högkvalitativ vinkelstål.

▶ Circuit Breaker Room ligger i den mellersta (nedre) delen av skåpet, vilket är bekvämt för installation, felsökning och underhåll. Standarden är utrustad med Zn63AIVS1-12) brytare, och det finns en tryckfrisättningskanal för att säkerställa personlig säkerhet.

▶ Avancerad och pålitlig roterande frånkoppling kan användas för att säkert komma in i brytningsrummet för underhåll när huvudbussen laddas. Avancerad och pålitlig roterande frånkoppling kan säkert komma in i brytningsrummet för underhåll när huvudbussen är elektrifierad.

▶ Skyddsnivån för den modulära ringhuvudenheten är IP2X.

▶ Utrustad med pålitlig och fullt funktionell obligatorisk mekanisk låsenhet, som kan uppfylla kraven i "fem försiktighetsåtgärder" helt enkelt och effektivt.

▶ Ha ett straffbart jordningssystem.

▶ Dörren är utrustad med ett observationsfönster, som tydligt kan observera arbetstillståndet för komponenterna i skåpet.

▶ Driftsmekanismen är låst av ett mekaniskt lås som är mer pålitligt än XGN66-12.

▶ De inkommande och utgående kablarna är lägre än framsidan av skåpbotten, vilket är bekvämt för användare att ansluta.

○ Använda miljöförhållanden i HXGH-12-typen Modular Ring Huvudenhet

1. Den övre gränsen för omgivningstemperatur är +40 ℃ och den nedre gränsen är -10 ℃;

2. Höjden på den modulära ringens huvudenhet bör vara mindre än 1000 m;

3. Det dagliga medelvärdet för luftrelativ fuktighet är inte mer än 95%, och det månatliga medelvärdet är inte mer än 90%; Det dagliga medelvärdet för vattenånga är inte mer än 2,2x10-3MPA, och det månatliga medelvärdet är 1,8x10-3MPA;

● Huvudteknisk parameter för HxGN □ -12 Typ Modulär ring Huvudenhet
