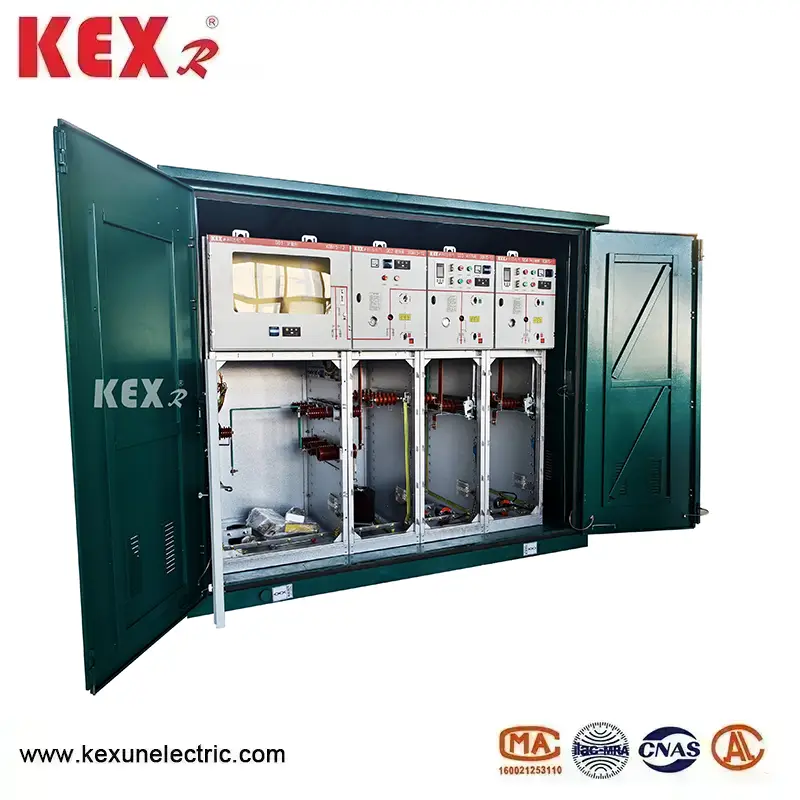

SF6 Ring Huvudenhetsskåp

●Komponenter

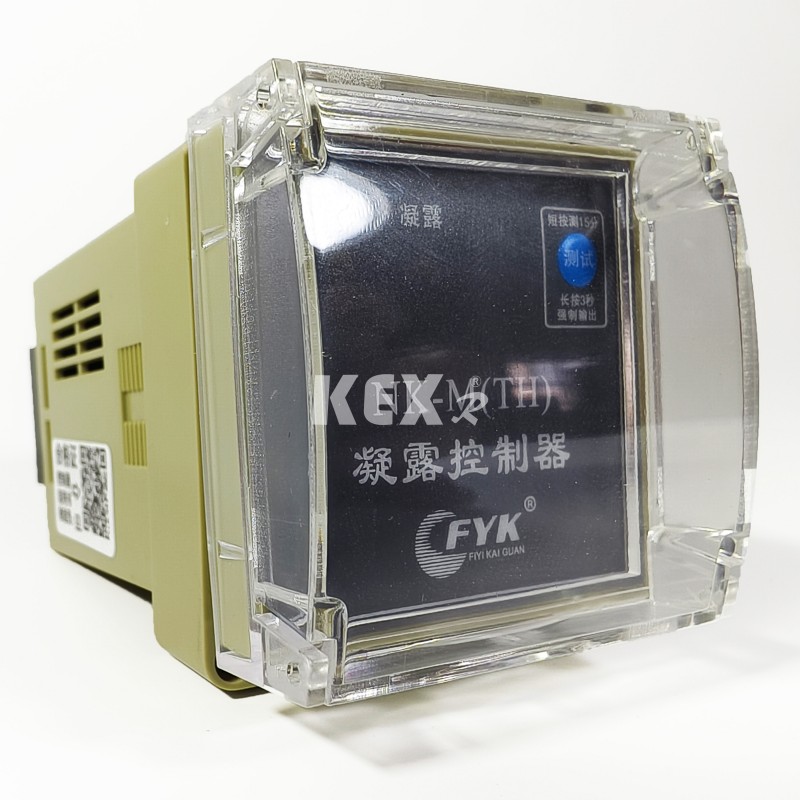

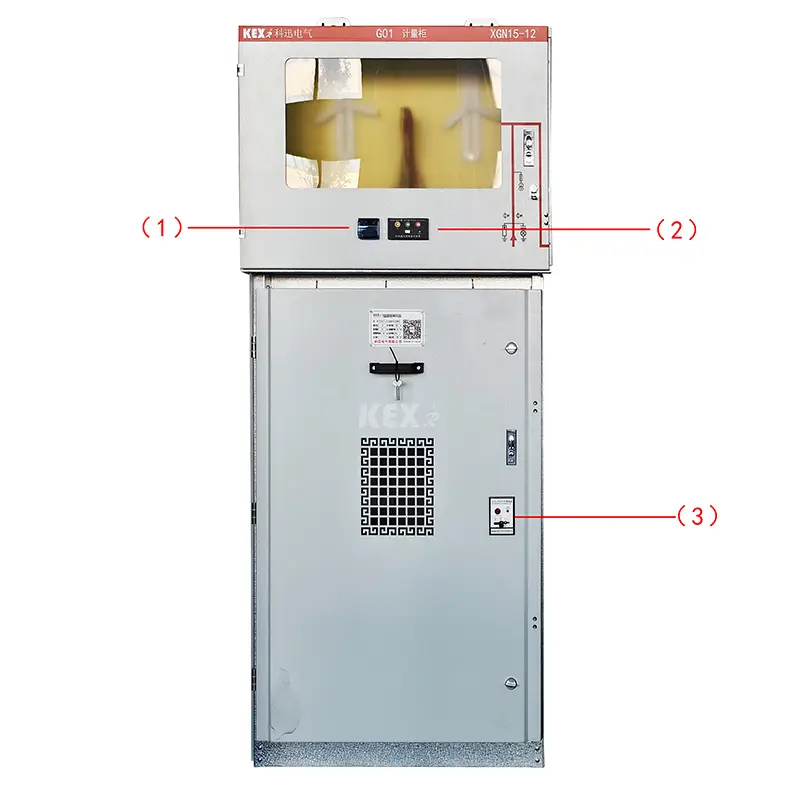

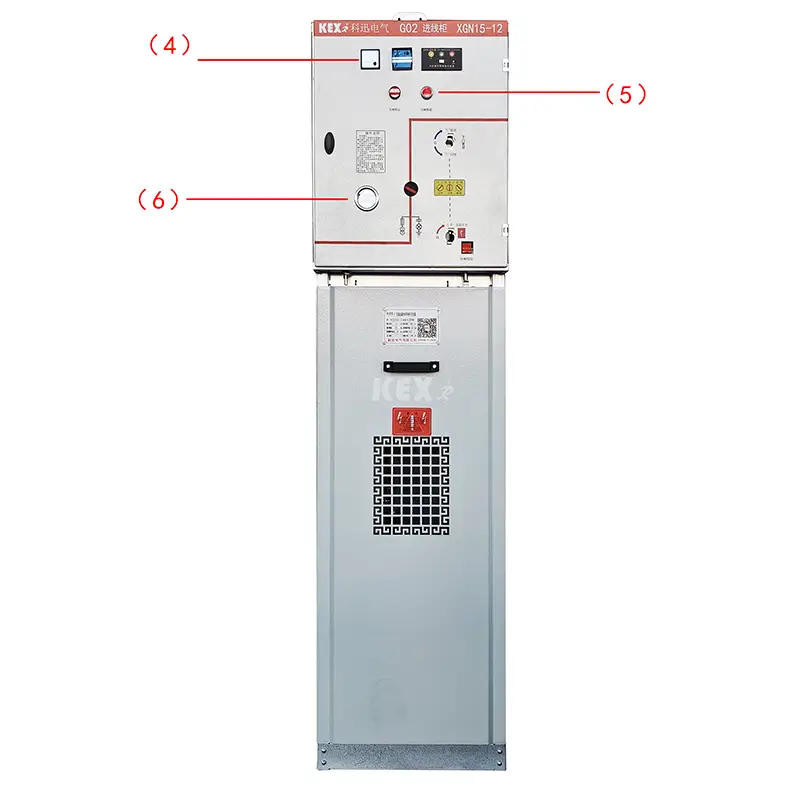

1. .Kondenseringsregulator

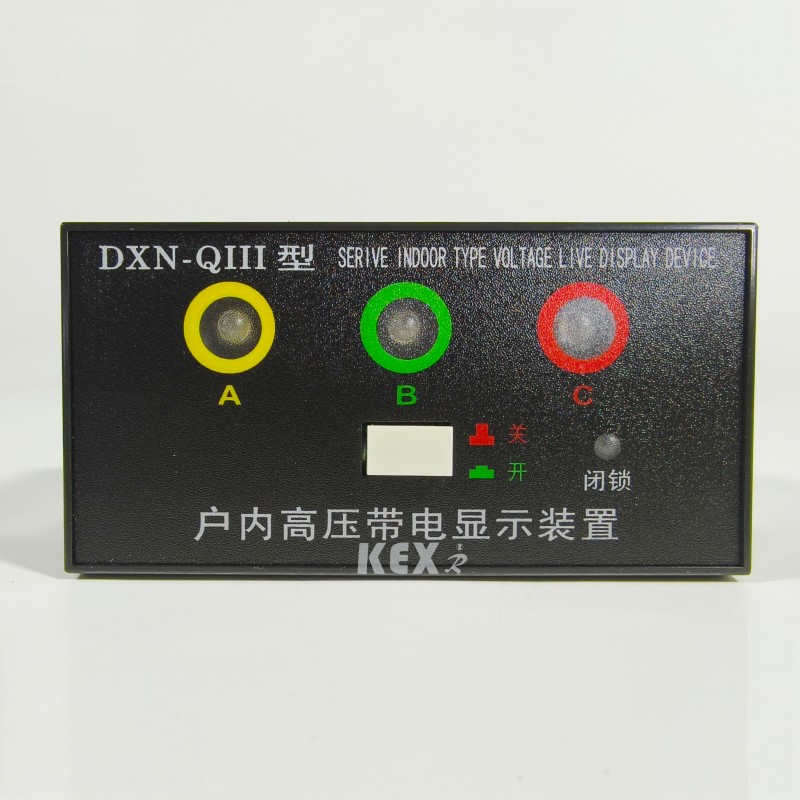

2.Laddad display

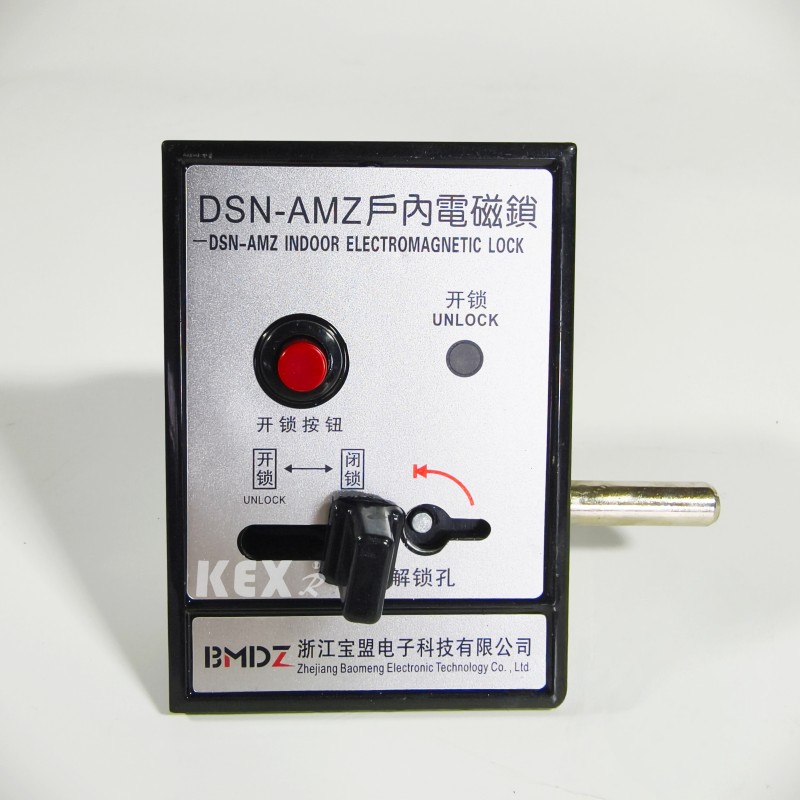

3. Elektromagnetiskt lås inomhus

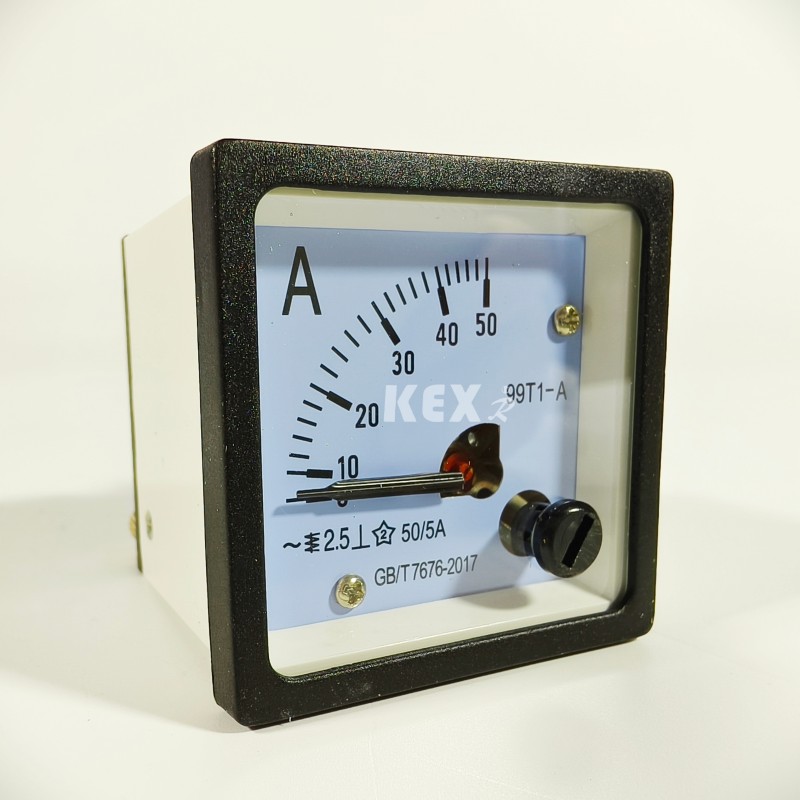

4. Amperemeter

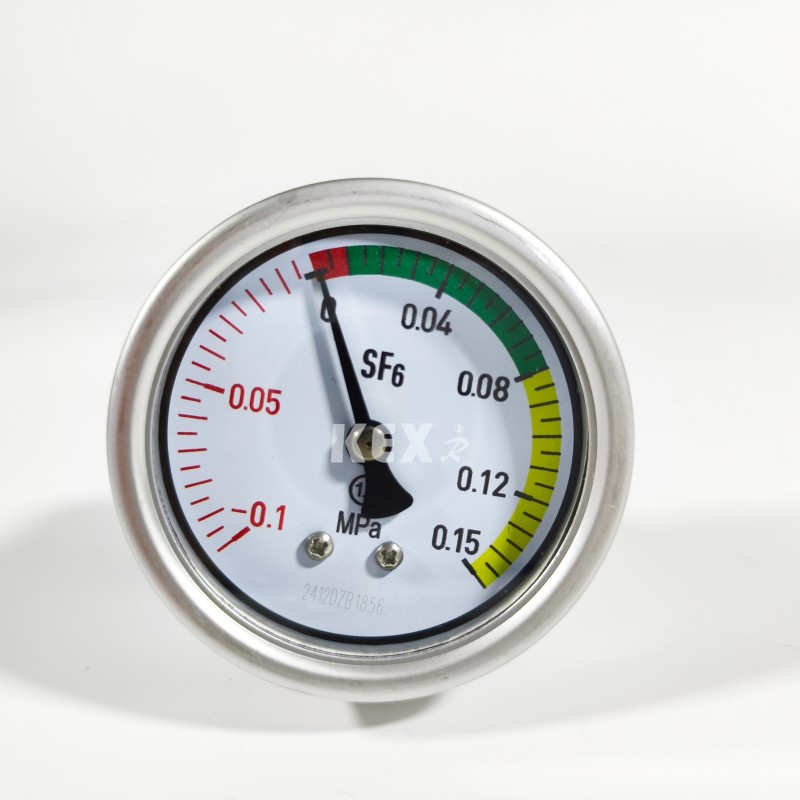

6.Barometer

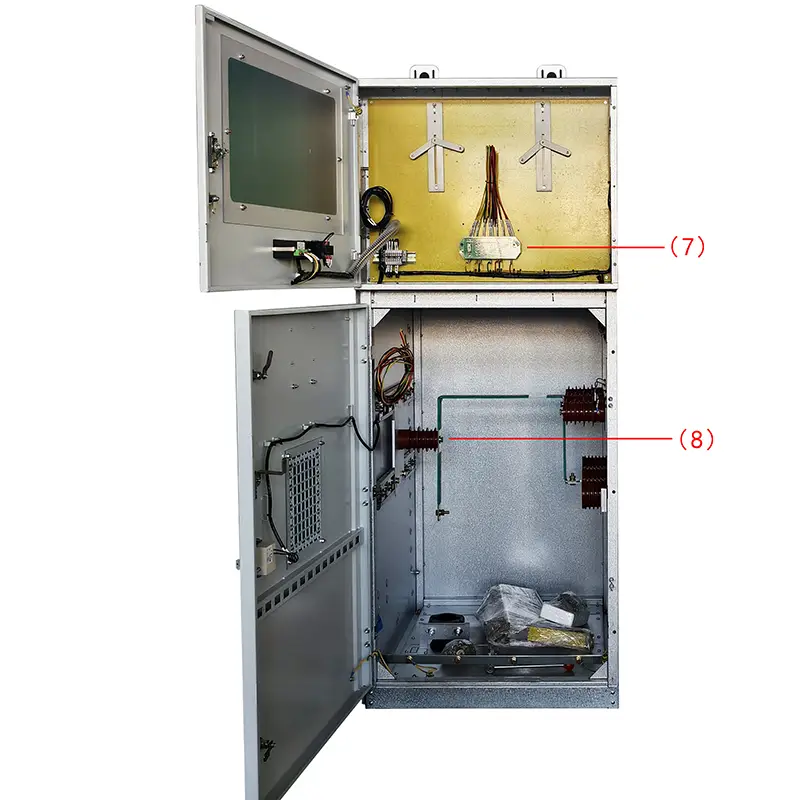

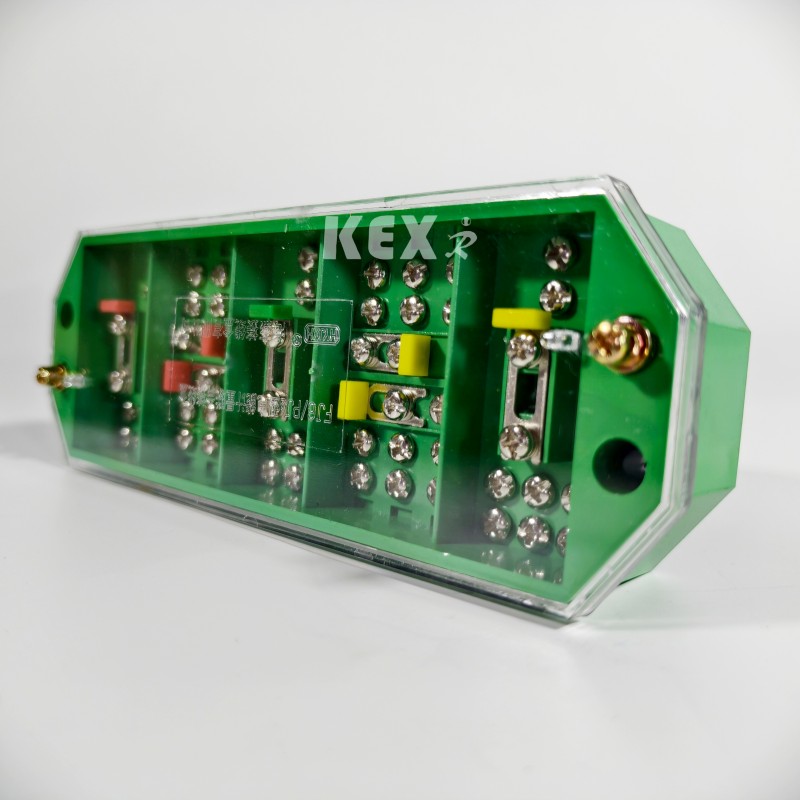

7. 3-fas 3-tråds elektrisk kontakt

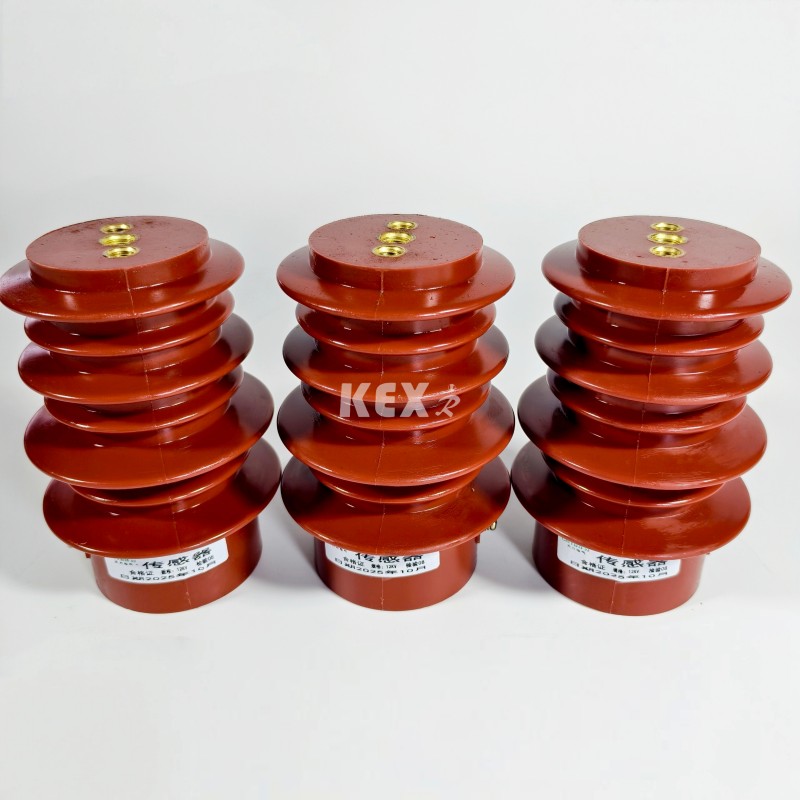

8. Sändare

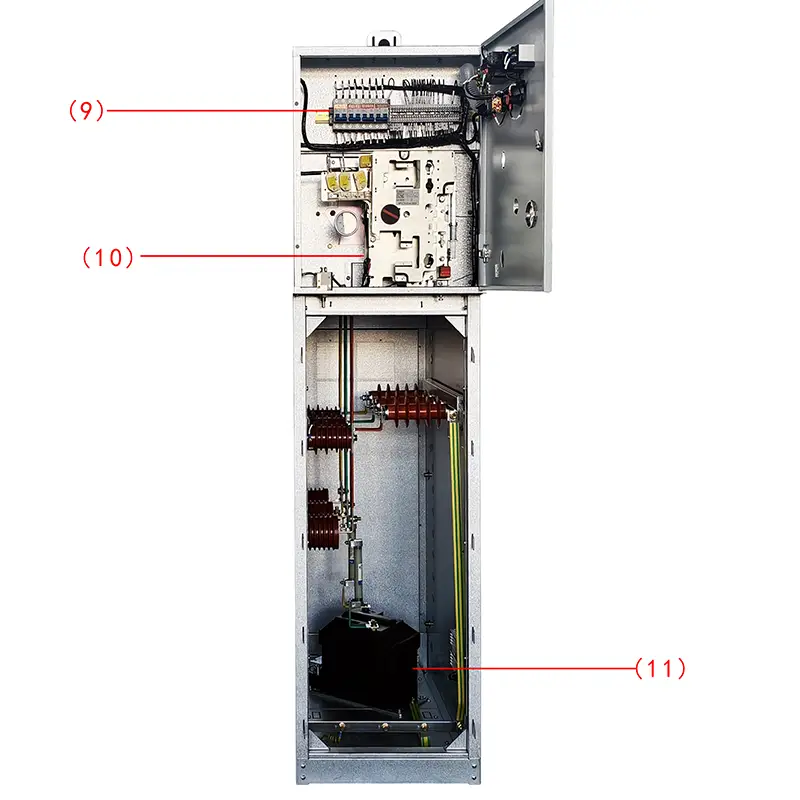

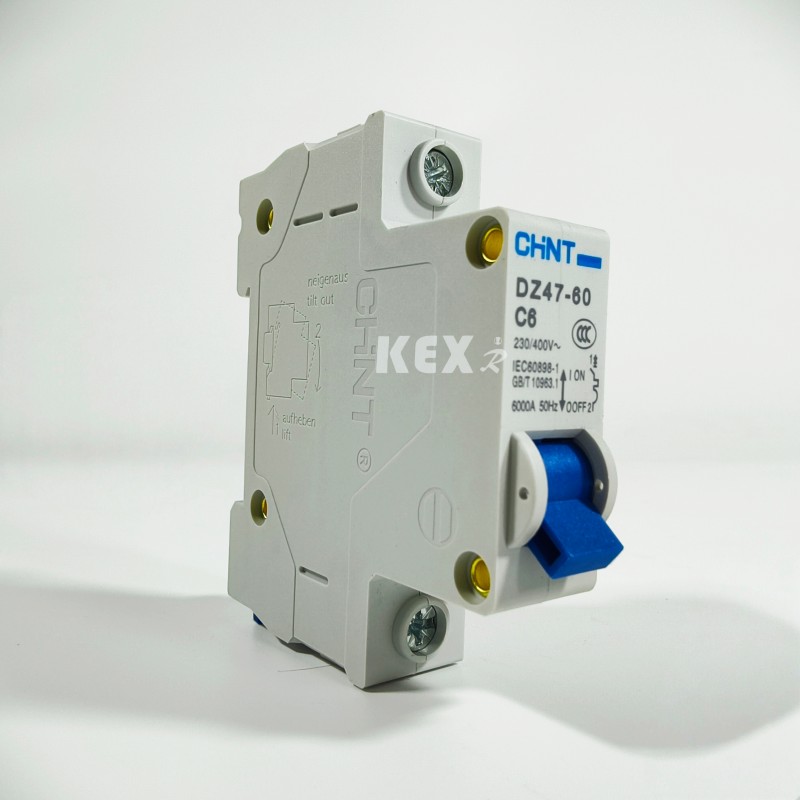

9. Mcb

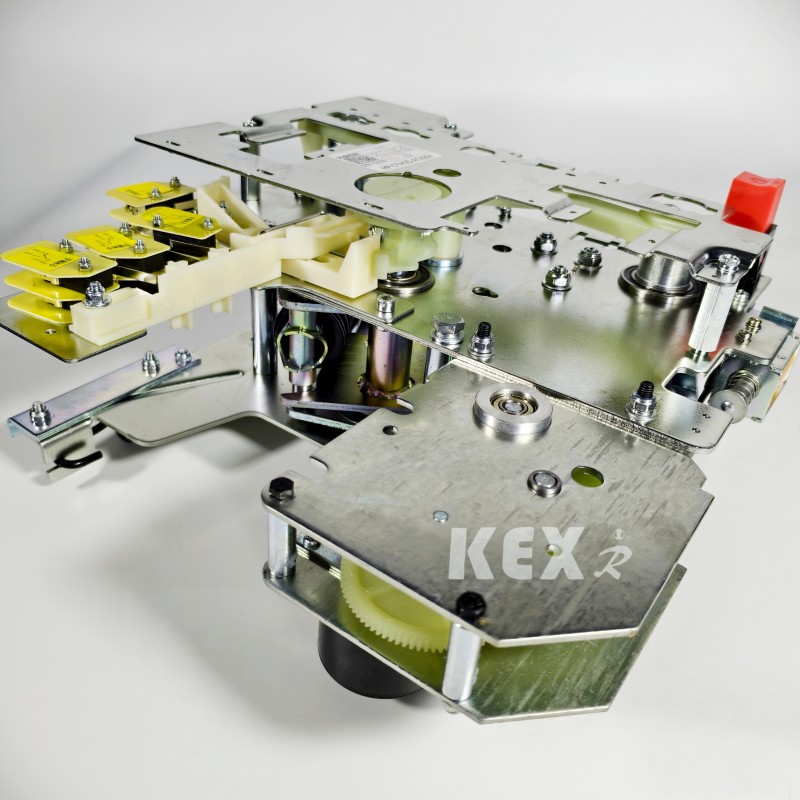

10. Manövermekanism

11.VT

● Använda villkor

XGN15-12 typ modulärt SF6 Ring Main Unit Cabinet är en ny generation av kompakta och expanderbara metallslutna ställverk med svavelhexafluoridbrytare som huvudströmbrytare och luftisolering för hela skåpet. Den har egenskaperna för enkel struktur, flexibel drift, pålitlig förregling och bekväm installation, och kan tillhandahålla tillfredsställande tekniska lösningar för olika applikationer och olika användarkrav. Den använder avkänningsteknik och det senaste skyddsreläet, plus avancerad teknisk prestanda och lätt och flexibelt monteringsschema, som fullt ut kan möta marknadens föränderliga behov.

Huvudbrytarna i XGN15-12 SF6 Ring Main Unit Cabinet använder FLN36 respektive FLN48, SF6 belastningsbrytare och ABB original SFG, och ABB original VD4/S, HD4/S brytare och VS1 brytare kan också utrustas enligt användarnas behov.

● Arbetsmiljö

◆ Höjd≤1000m

◆Omgivningstemperatur -25~40℃

◆Den genomsnittliga dagliga relativa luftfuktigheten överstiger inte 95 %; Den genomsnittliga månatliga relativa luftfuktigheten överstiger inte 90 %;

◆ Seismisk kapacitet: 8 grader;

◆ Inga våldsamma vibrationer och stötar och platser med brand, kemisk korrosion och explosionsrisk.

● Stadards

XGN15-12 modulärt SF6 Ring Huvudenhetsskåp uppfyller standarderna nedan

IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 ·GB3804 ·GB3906 ·GB11022

●Teknisk parametertabell för XGN15-12-typ modulära SF6-ringhuvudenhetsskåp

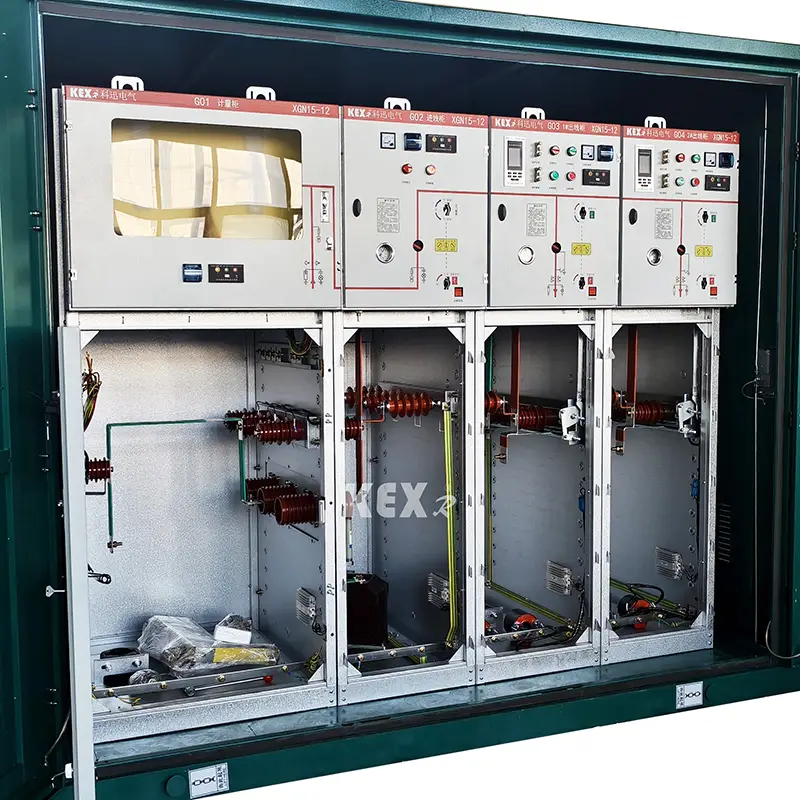

● Strukturen hos XGN15-12-typ modulärt SF6-ringhuvudenhetsskåp

◆Rum för samlingsskenor: lastbrytare

En trestations lastbrytare är installerad i kopplingsrummet. Lastbrytarens skal är tillverkat av epoxiharts och fyllt med svavelhexafluorid (SF6 ) Gasen är ett isolerande medium och S6F kan installeras i kopplingsrummet enligt kundens krav. Gasdensitetsmätare eller gasdensitetsmätare med larmkontakt.

◆ Kabelrum: manövermekanism, förreglingsmekanism och lågspänningskontrollrum.

Lastbrytarskåpet har gott om kabelutrymme, som huvudsakligen används för kabelanslutning, så att en- eller trekärniga kablar kan anslutas med enkla oskärmade kabelhuvuden, och samtidigt kan åskavledare, strömtransformator, nedre jordbrytare och andra element installeras i gott om utrymme. Enligt standarddesignen har skåpdörren observationsfönster och säkerhetslåsanordning, och kabelrummets bottenplatta är utrustad med tätningslock och kabelklämma med stödram av lämplig storlek. Kabelrummets bottenplatta och ytterdörrkarm kan tas bort för att underlätta kabelinstallationen.

◆ Knådningsmekanism, förreglingsmekanism och lågtryckskontrollrum

Lågspänningskammaren med förregling spelar samtidigt rollen som kontrollpanel. Lågspänningskammaren är utrustad med fjädermanövreringsmekanism med lägesindikator, mekanisk förregling och anordning, och kan även utrustas med hjälpkontakter, utlösningsspole, nödutlösningsmekanism, kapacitiv livedisplay, nyckellås och elektrisk manöveranordning. Samtidigt kan utrymmet i lågspänningskammaren även utrustas med styrkrets, mätinstrument och skyddsrelä. Det 750 mm breda skåpet har två identiska lågspänningskammare, som kan utrustas med fler tillbehör. Hela XGN15 kopplingsskåpet kan delas i två delar, den övre delen av skåpet innehåller bussrum, lastbrytare, manövermekanism och lågspänningsrum, som är skilt från det nedre kabelrummet. Därför kan utrustningen som är installerad i den övre enheten säkert och bekvämt ses över och reformeras, och hela den övre enheten kan bytas ut.

◆ Samlingsskena rum

Samlingsrummet är anordnat i skåpets övre del. I bussrummet kopplas huvudbussarna ihop och går genom hela ställverksraden.

● De grundläggande komponenterna i XGN15-12-typ modulärt SF6-ringhuvudenhetsskåp

▶ FLN36 typ SF6 lastbrytare är utvecklad och producerad för företaget genom att introducera utländsk teknik och enligt kraven i inhemskt kraftsystem, den har tre arbetslägen: Stängning, öppning och jordning

▶Belastningsbrytarens dynamiska och statiska kontakter är placerade i det gjutna epoxihartsskalet med förstärkt struktur, SF6-gas används som ljusbågssläckningsmedium och lufttrycket är 14 bar. Varje lastbrytare är förseglad och underhållsfri, och barometern kan väljas separat. Installationsmetoden för lastbrytaren är att placera en stålvägg mellan kabelrummet och bussrummet och installera den horisontellt för att uppfylla de strängaste säkerhetskraven för drift och underhåll. Om ljusbåge uppstår inuti, finns det en strukturell svag punkt på baksidan av lastbrytarskalet, som kommer att sköljas bort, och sedan kommer ljusbågsventilen på skåpet att spolas bort för att styra övertrycksluftflödet utanför skåpet.

▶ SF6-lastomkopplaren har två manövermekanismer: Enfjädermanövermekanism (K-typ) och dubbelfjädermanövermekanism (A-typ), den elektriska mekanismen kan läggas till ovanstående två typer av manövermekanismer för att realisera elektrisk fjärrstyrning.

● Schema för att välja

□Exempelschema 1

◆Standardkonfiguration och egenskaper

▶630A Buss

▶Belastningsbrytare:FLN36-12D/T630-20

▶Belastningsbrytare med tre stationer (stängande, isolerande, jordning) eller tvåstationsbrytare (stängande, isolerande)

▶Visuella fönster är installerade vid strömbrytarens manöverända.

▶Huvudströmbrytaren och jordningsbrytaren drivs av två separata manöverhål och varandra är självlåsande.

▶Positionsindikering av lastbrytare och jordningsbrytare

▶Kopplarhus med kapacitiv spänningsindikator

▶SF6 gastrycksmätare med densitetsrelä

▶Jordningsbrytare förreglad med frontpanelen på kabelrummet

◆ Valfri konfiguration och funktioner

▶Reserverad bussförlängning

▶Lastväxlingsmotor: AC220V/110V DC220V/110V/48V

▶Indikator för kortslutning och jordfel

▶Åskskyddsanordning (distributionstyp, kraftverkstyp, utlösningstyp)

▶Mätning av CT och mätare

▶Spänningstransformator PT för driftströmförsörjning

▶AC110V/220V Strömförsörjningsjordstängning av inloppsledningen (Jordningsbrytare och nedre port för stängd jordning när den nedre kabeln är spänningsförande)

▶Hjälpkontakt: Huvudströmbrytare 4NO+4NC jordningsbrytare 2NO+2NC

□Exempelschema 2

◆ Standardkonfiguration och egenskaper·

▶630A huvudskena

▶Belastningsbrytare:FLN36-12D/T100-50

▶Belastningsbrytare med tre stationer (stängning, isolering och jordning)

▶Belastningsbrytare med tre stationer, säkringshuvud och jordningsbrytare för säkringsänden

▶För mekanisk koppling

▶Säkringsutlösningsindikering och fjärrsignalöverföring

▶Ett visuellt fönster är monterat vid brytarens manöverända.

▶Huvudströmbrytaren och jordningsbrytaren drivs av två separata manöverhål och varandra är självlåsande.

▶Positionsindikering av lastbrytare och jordningsbrytare

▶Kopplarhus med kapacitiv spänningsindikator

▶SF6 gastrycksmätare med densitetsrelä

▶Jordningsbrytare förreglad med frontpanelen på kabelrummet

◆ Valfri konfiguration och funktioner

▶Reserverad bussförlängning

▶Lastväxlingsmotor: AC220V/110V DC220V/110V/48V

▶ Kort och jordat felindikator

▶Mätning av CT och mätare

▶Förlustspänningsutlösning AC220V

▶Överströmsfrånskiljare: GL25/5

▶Hjälpkontakter: huvudbrytare 4NO+4NC jordningsbrytare 2NO+NC

▶Utlösningsspole: AC220V/110V DC220V/110V/48V

▶Säkring Säkring (Felsignal): 1NO

▶Manometer med signal:1NO

□Exempelschema 3

Primärt programnummer D07

◆Standardkonfiguration och egenskaper

▶Två LZZBJ9 strömtransformatorer

▶Två JDZ-spänningstransformatorer

▶Skydda PT-säkring

▶Låsning av frontpanel på kabelrum

◆Valfri konfiguration och funktioner

▶AVoltmeter med switch

▶En amperemeter med strömbrytare

▶3 CT ,3 PT

▶Kapacitiv spänningsindikator som indikerar spänningsförande ställverkskåp

▶Wattimmätare

▶Negativ kontroll
